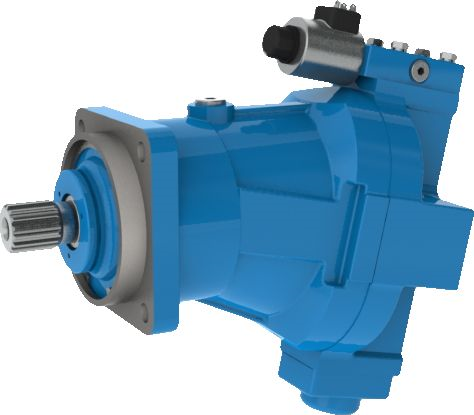

Насос аксиально-поршневой НАППСЛ 140-20
- Тип
- Насосы
Насос аксиально-поршневой НАППСЛ 140-20 — гидромашина ГСКТБ ГА. По листу изготовителя: рабочий объём 140 см³, номинальное давление 20 МПа, номинальная подача 200 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой НАППСЛ 140-20
| Параметр | Значение |
|---|---|
| Рабочий объём | 140 см³ |
| Номинальная мощность | 75,32 кВт |
| Габариты Lmax × Bmax × Hmax, мм | 852 × 470 × 423 |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| Коэффициент подачи, не менее | 0,95 |
| Давление на выходе: номинальное; максимальное | 20 МПа; 25 МПа |
| Температура рабочей жидкости | от +10 до +55 °C |
| Температура окружающей среды | от +1 до +55 °C |
| КПД, не менее | 0,86 |
| Подача вспомогательного насоса | 19,8 и 43,6 л/мин |
| Частота вращения: номинальная | 1500 об/мин |
| Подача номинальная | 200 л/мин |
| Ресурс | 7700 ч |
| Масса без рабочей жидкости | 173 кг |
Значения взяты из листа изготовителя; перед заказом их сверяют с паспортом конкретного изделия. Масса в листе дана без рабочей жидкости.
Подача, мощность и момент: Насос аксиально-поршневой НАППСЛ 140-20
Теоретическая подача при номинальной частоте вращения: 140 см³ × 1500 об/мин ÷ 1000 = 210 л/мин. С учётом коэффициента подачи не менее 0,95 расчёт даёт 210 × 0,95 = 199,5 л/мин; в листе номинальная подача — 200 л/мин. Гидравлическая мощность при номинальных параметрах: 20 МПа × 200 л/мин ÷ 60 ≈ 66,7 кВт. Если разделить на КПД не менее 0,86, получится потребляемая мощность порядка 66,7 ÷ 0,86 ≈ 77,5 кВт; в листе номинальная мощность — 75,32 кВт. Момент, который нужен приводу при номинальном давлении (теоретический, без КПД): 20 МПа × 140 см³ ÷ 6,28 ≈ 446 Н·м.
Условный пример: насос на 200 л/мин питает цилиндр с поршнем 100 мм (площадь 78,54 см²); скорость хода без нагрузочных потерь — 200 ÷ (6 × 78,54) ≈ 0,42 м/с. Пример иллюстрирует порядок величин и не заменяет расчёт вашего привода.
Общие сведения о гидромашинах и «Насос аксиально-поршневой НАППСЛ 140-20»
Минимальная частота вращения ограничена условиями смазки пар трения, а максимальная — условиями всасывания. Перегрев дренажного масла говорит о росте потерь внутри насоса: следите за температурой дренажа. При пуске зимой дайте насосу поработать вхолостую на малой подаче, пока масло не прогреется. Корпус насоса заполняют маслом до пуска и соединяют с баком отдельной дренажной линией. Давление создаёт сопротивление нагрузки, а не насос: насос создаёт поток, а предохранительный клапан ограничивает давление. Фильтрация масла перед насосом и в сливе продлевает ресурс гидромашины больше, чем любая другая мера.
Как читать обозначение Насос аксиально-поршневой НАППСЛ 140-20
Раздел называет эти насосы насосами с пропорциональным управлением подачей, и вторая «П» в НАПП читается именно так, хотя лист её отдельно не расшифровывает. Буква С в конце — вариант со сдвоенным вспомогательным насосом, Л — вариант с лапами; приставка Л в начале обозначения в листе не расшифрована. Для «НАППСЛ 140-20» лист даёт массу 173 кг и подачу вспомогательного насоса 19,8 и 43,6 л/мин; габариты Lmax × Bmax × Hmax — 852 × 470 × 423 мм.
Сравнение «Насос аксиально-поршневой НАППСЛ 140-20» с соседями
Соседние позиции раздела: Насос аксиально-поршневой ЛНАППС 140-20 — подача 200 л/мин, масса 160 кг; Насос аксиально-поршневой ЛНАППСЛ 140-20 — подача 200 л/мин, масса 173 кг; Насос аксиально-поршневой НАППС 140-20 — подача 200 л/мин, масса 160 кг. Не сравнивайте исполнения по рабочему объёму; сравнивайте способ управления, сторону механизма, монтаж и массу.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Чего не делать с «Насос аксиально-поршневой НАППСЛ 140-20»
Менять рабочую жидкость, давление или скорость вращения вне границ листа нельзя без согласования с изготовителем.
