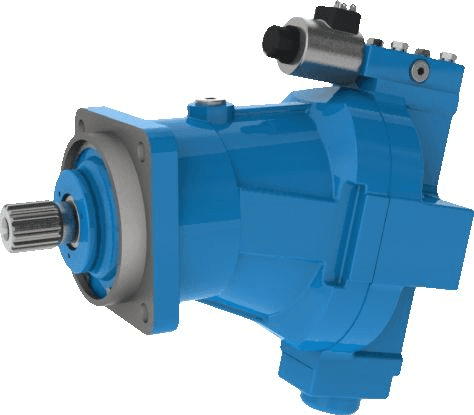

Насос аксиально-поршневой ЛНАПП 140-20
- Тип
- Насосы
Насос аксиально-поршневой ЛНАПП 140-20 — изделие ГСКТБ ГА из раздела «Насосы аксиально-поршневые НАПП». По листу изготовителя: рабочий объём 140 см³, номинальное давление 20 МПа, номинальная подача 200 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой ЛНАПП 140-20
| Параметр | Величина |
|---|---|
| Объём за оборот | 140 см³ |
| Габариты Lmax × Bmax × Hmax, мм | 785 × 408 × 358 |
| Температура среды вокруг изделия | от +1 до +55 °C |
| Частота вращения: номинальная | 1500 об/мин |
| Подача вспомогательного насоса | 14,4 л/мин |
| Номинальная мощность | 74,32 кВт |
| КПД, не менее | 0,87 |
| Коэффициент подачи, не менее | 0,95 |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| Температура рабочей жидкости | от +10 до +55 °C |
| Подача номинальная | 200 л/мин |
| Ресурс | 7700 ч |
| Масса без масла | 152,5 кг |
| Давление на выходе: номинальное; максимальное | 20 МПа; 25 МПа |
Это числа листа изготовителя, паспорт конкретной машины может уточнять допуски. Масса в листе дана без рабочей жидкости.
Подача, мощность и момент: Насос аксиально-поршневой ЛНАПП 140-20
Расчётная подача без потерь: 140 см³ × 1500 об/мин ÷ 1000 = 210 л/мин. С учётом коэффициента подачи не менее 0,95 расчёт даёт 210 × 0,95 = 199,5 л/мин; в листе номинальная подача — 200 л/мин. Гидравлическая мощность при номинальных параметрах: 20 МПа × 200 л/мин ÷ 60 ≈ 66,7 кВт. Если разделить на КПД не менее 0,87, получится потребляемая мощность порядка 66,7 ÷ 0,87 ≈ 76,6 кВт; в листе номинальная мощность — 74,32 кВт. Теоретический момент на валу при номинальном давлении, без учёта потерь: 20 МПа × 140 см³ ÷ 6,28 ≈ 446 Н·м.
Для наглядности возьмём цилиндр с поршнем 100 мм (78,54 см²) и подачу 200 л/мин: скорость хода получается 200 ÷ (6 × 78,54) ≈ 0,42 м/с. Для проекта привода такой пример не годится: он лишь показывает масштаб.
Общие сведения о гидромашинах: что важно знать о «Насос аксиально-поршневой ЛНАПП 140-20»
Напорную линию защищают предохранительным клапаном, настроенным не выше номинального давления. Привод подключают через муфту, которая не передаёт на вал радиальных и осевых нагрузок. Подача аксиально-поршневого насоса растёт пропорционально частоте вращения и рабочему объёму. Минимальная частота вращения ограничена условиями смазки пар трения, а максимальная — условиями всасывания. Мощность привода растёт пропорционально произведению давления и подачи, поэтому при росте давления вдвое ему нужен вдвое более мощный двигатель. Всасывающую линию делают короткой и крупного диаметра, чтобы на входе не возникала кавитация.
Как читать обозначение Насос аксиально-поршневой ЛНАПП 140-20
Раздел называет эти насосы насосами с пропорциональным управлением подачей, и вторая «П» в НАПП читается именно так, хотя лист её отдельно не расшифровывает. Буква С в конце — вариант со сдвоенным вспомогательным насосом, Л — вариант с лапами; приставка Л в начале обозначения в листе не расшифрована.
Сравнение «Насос аксиально-поршневой ЛНАПП 140-20» с соседями
Рядом в разделе стоят: Насос аксиально-поршневой НАПП 140-20 — подача 200 л/мин, масса 152,5 кг; Насос аксиально-поршневой НАППЛ 140-20 — подача 200 л/мин, масса 165,5 кг; Насос аксиально-поршневой НАПП.Н2.280-25 — подача 395 л/мин, масса 270 кг. Между исполнениями выбирают по управлению, стороне механизма, монтажу и массе: рабочий объём у соседей часто тот же.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Чего не делать с «Насос аксиально-поршневой ЛНАПП 140-20»
Менять рабочую жидкость, давление или скорость вращения вне границ листа нельзя без согласования с изготовителем.
