Насос аксиально-поршневой НАППЛ 140-20
- Тип
- Насосы

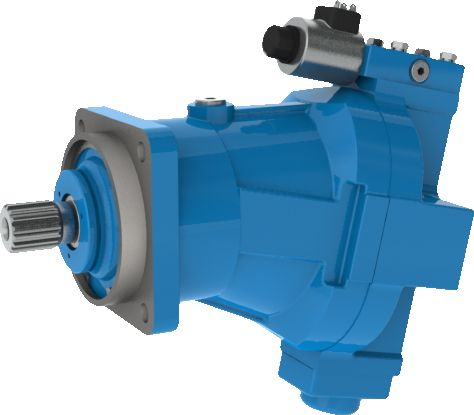

Насос аксиально-поршневой НАППЛ 140-20 — гидромашина ГСКТБ ГА. По листу изготовителя: рабочий объём 140 см³, номинальное давление 20 МПа, номинальная подача 200 л/мин. Исполнение: регулируемый с пропорциональным управлением.
Характеристики: Насос аксиально-поршневой НАППЛ 140-20
| Показатель | Значение |
|---|---|
| Рабочий объём | 140 см³ |
| Частота вращения: номинальная | 1500 об/мин |
| Габариты Lmax × Bmax × Hmax, мм | 785 × 470 × 423 |
| Номинальная мощность | 74,32 кВт |
| Коэффициент подачи, не менее | 0,95 |
| Давление на выходе: номинальное; максимальное | 20 МПа; 25 МПа |
| Номинальная подача | 200 л/мин |
| Вязкость рабочей жидкости | 20…250 мм²/с |
| Подача вспомогательного насоса | 14,4 л/мин |
| Температура среды вокруг изделия | от +1 до +55 °C |
| КПД, не менее | 0,87 |
| Температура рабочей жидкости | от +10 до +55 °C |
| Масса без рабочей жидкости | 165,5 кг |
| Ресурс | 7700 ч |
Значения взяты из листа изготовителя; перед заказом их сверяют с паспортом конкретного изделия. Масса в листе дана без рабочей жидкости.
Подача, мощность и момент: Насос аксиально-поршневой НАППЛ 140-20
Теоретическая подача при номинальной частоте вращения: 140 см³ × 1500 об/мин ÷ 1000 = 210 л/мин. С учётом коэффициента подачи не менее 0,95 расчёт даёт 210 × 0,95 = 199,5 л/мин; в листе номинальная подача — 200 л/мин.
Условный пример: насос на 200 л/мин питает цилиндр с поршнем 100 мм (площадь 78,54 см²); скорость хода без нагрузочных потерь — 200 ÷ (6 × 78,54) ≈ 0,42 м/с. Для проекта привода такой пример не годится: он лишь показывает масштаб.
Общие сведения о гидромашинах: что важно знать о «Насос аксиально-поршневой НАППЛ 140-20»
Всасывающую линию делают короткой и крупного диаметра, чтобы на входе не возникала кавитация. Регулирование подачи у регулируемых насосов идёт изменением угла наклона шайбы или блока, поэтому реверс потока возможен без реверса вала. При пуске зимой дайте насосу поработать вхолостую на малой подаче, пока масло не прогреется. Подача аксиально-поршневого насоса растёт пропорционально частоте вращения и рабочему объёму. Давление создаёт сопротивление нагрузки, а не насос: насос создаёт поток, а предохранительный клапан ограничивает давление. Фильтрация масла перед насосом и в сливе продлевает ресурс гидромашины больше, чем любая другая мера.
Обозначение «Насос аксиально-поршневой НАППЛ 140-20»
Раздел называет эти насосы насосами с пропорциональным управлением подачей, и вторая «П» в НАПП читается именно так, хотя лист её отдельно не расшифровывает. Буква С в конце — вариант со сдвоенным вспомогательным насосом, Л — вариант с лапами; приставка Л в начале обозначения в листе не расшифрована. Для «НАППЛ 140-20» лист даёт массу 165,5 кг и подачу вспомогательного насоса 14,4 л/мин; габариты Lmax × Bmax × Hmax — 785 × 470 × 423 мм.
Сравнение «Насос аксиально-поршневой НАППЛ 140-20» с соседями
Соседние позиции раздела: Насос аксиально-поршневой ЛНАПП 140-20 — подача 200 л/мин, масса 152,5 кг; Насос аксиально-поршневой ЛНАППЛ 140-20 — подача 200 л/мин, масса 165,5 кг; Насос аксиально-поршневой НАПП 140-20 — подача 200 л/мин, масса 152,5 кг. Рабочий объём и давление у многих позиций раздела одинаковы, поэтому смотрите на управление, сторону механизма и монтаж.
Родительский раздел: Насосы аксиально-поршневые НАПП; общий раздел каталога — Гидромашины.
Чего не делать с «Насос аксиально-поршневой НАППЛ 140-20»
Работа вне границ по вязкости, температуре и давлению сокращает ресурс; границы даны в таблице выше.
