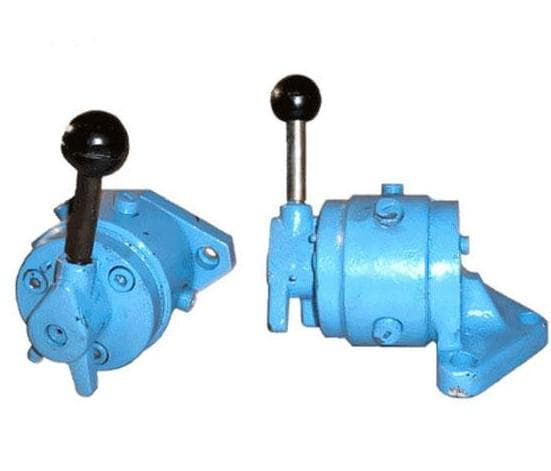

Гидрораспределитель РКМ8

Гидрораспределитель РКМ8 — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РКМ». По листу изготовителя: номинальное давление 2 МПа, номинальный расход 11 л/мин. Назначение — управление реверсом стола плоскошлифовальных станков.

Устройство и назначение: Гидрораспределитель РКМ8

Распределитель крановый: чугунный корпус и притёртый золотник, четыре гидролинии с резьбой К1/8" — Р, А, В, Т.

Характеристики: Гидрораспределитель РКМ8

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РКМ8

Допустимый максимум расхода больше номинального в 20 ÷ 11 ≈ 1,82 раза. Гидравлическая мощность потока на номинальных параметрах: 2 МПа × 11 л/мин ÷ 60 ≈ 0,4 кВт. Давление 2 МПа — это 2 × 10 = 20 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 11 л/мин выдвигается со скоростью 11 ÷ (6 × 31,17) ≈ 59 мм/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РКМ8»

Крановый золотник притёрт к чугунному корпусу, поэтому герметичность держится на самой паре, а не на уплотнительных кольцах. Положение упоров на столе определяет длину хода и момент реверса, поэтому после ремонта упоры регулируют заново. Пыль и стружка в масле задирают притёртую пару и вызывают подтёкание: масло в станке держат чистым. Реверс стола задаётся механизмом реверса: пластина на хвостовике аппарата входит в паз бесконтактного путевого переключателя и по его команде стол меняет направление. Резьбовые отверстия К1/8" подбирают под штуцеры соответствующего размера; для других присоединений нужны переходники. Слив из распределителя делают свободным, без подпора: стол плоскошлифовального станка движется при малых давлениях, и подпор заметно влияет на скорость.

Сравнение «Гидрораспределитель РКМ8» с соседними

Ближайшие по расходу позиции каталога: Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1 (Ду 10, 10 л/мин); Гидрораспределитель РГ-8/2СЕ (Ду 8, 8 л/мин); Гидрораспределитель РГС5-6/3СЕ (Ду 6, 16 л/мин). Семейство Гидрораспределители РКМ входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РКМ8»

Для «РКМ8» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Лист задаёт два значения расхода — номинальный 11 л/мин и максимальный 20 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев.
