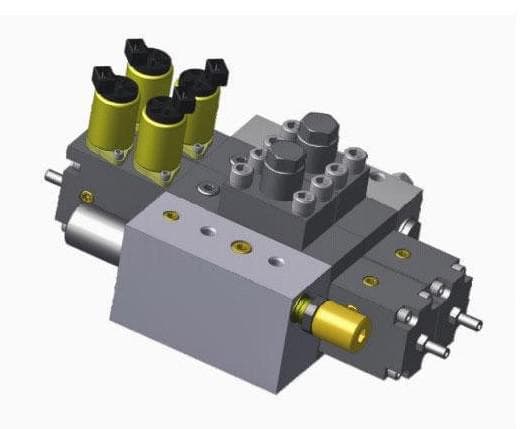

Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1
- Тип
- Гидрооборудование
Позиция Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1 принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РСЭА». По листу изготовителя: условный проход Ду 10, номинальное давление 10 МПа, номинальный расход 10 л/мин. Назначение — секционное управление несколькими исполнительными органами с функцией адаптации к нагрузке.
Устройство и назначение: Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1
Секционные распределители собираются из рабочих, клапанной, переливной и замыкающей секций; управление — электрическое, гидравлическое или ручное, пропорциональное или дискретное, с функцией адаптации к нагрузке.
Характеристики: Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1
| Характеристика | Величина |
|---|---|
| Условный проход | Ду 10 |
| Секции | клапанная, две рабочие, замыкающая |
| Максимальное давление на сливе | 3 МПа |
| Расход: номинальный; максимальный | 10; 70 л/мин |
| Давление на входе: номинальное; максимальное | 10; 15 МПа |
Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.
Расчёты по числам «Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1»
Допустимый максимум расхода больше номинального в 70 ÷ 10 ≈ 7 раз. Гидравлическая мощность потока на номинальных параметрах: 10 МПа × 10 л/мин ÷ 60 ≈ 1,7 кВт. Давление 10 МПа — это 10 × 10 = 100 бар.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 10 л/мин выдвигается со скоростью 10 ÷ (6 × 31,17) ≈ 53 мм/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Как работает распределитель: что важно знать о «Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1»
Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов.
«Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1» и соседние позиции
Рядом в разделе: Гидрораспределитель РСЭА-10/3.12.11А4040.11А4040.1 (Ду 10, 50 л/мин). Семейство Гидрораспределители РСЭА входит в Гидрораспределители ГСКТБ ГА.
Подбор и ограничения для «Гидрораспределитель РСЭА-10/3.14.11А0040.11В0040.1»
Подбирая «РСЭА-10/3.14.11А0040.11В0040.1», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Лист задаёт два значения расхода — номинальный 10 л/мин и максимальный 70 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Давление в сливной линии ограничено значением из таблицы: подпор выше этого значения может нарушить работу золотника, поэтому слив делают коротким и без обратных клапанов с высоким давлением открытия. Заменять распределитель другим того же Ду без проверки схемы нельзя: одинаковый проход ещё не означает одинаковое положение каналов в нейтрали.
