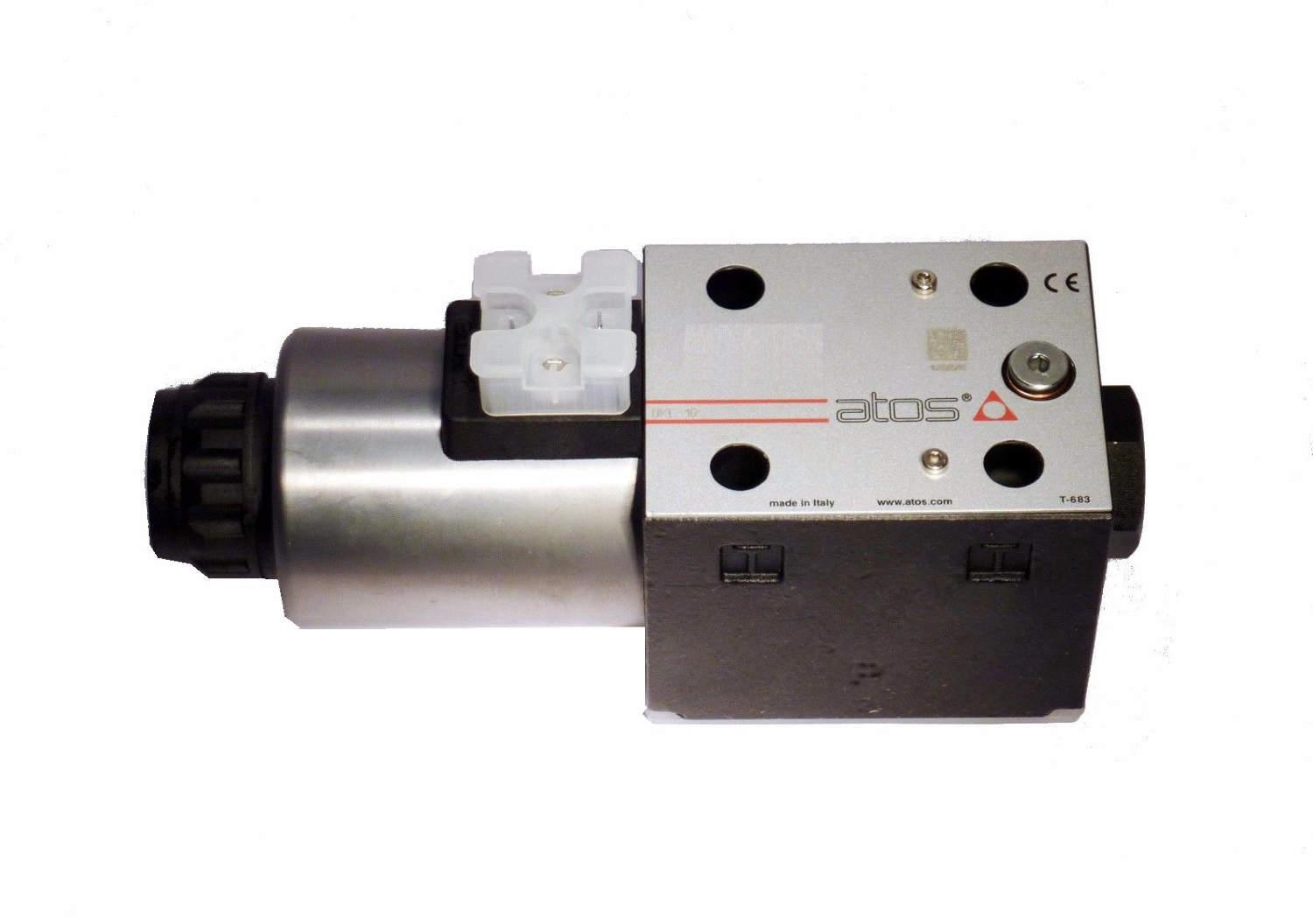

Гидрораспределитель DKE-17119-X24DC

Гидрораспределитель DKE-17119-X24DC относится к серии DKE Atos: ISO 4401 size 10, два электромагнита, три позиции, пружинное центрирование, золотник 19, 24 В постоянного тока. Максимальный расход 150 л/мин, давление в P, A, B — 350 бар, в порту T — 210 бар (250 бар с опцией Y). Размер 10 берут там, где расход выше, чем тянет клапан size 06: до 150 л/мин против 60 у DHI, иначе говоря в 2,5 раза больше.

Гидрораспределитель DKE-17119-X24DC: как работает схема

Два электромагнита и три позиции: при обесточенных катушках пружины центрируют золотник, каждый магнит уводит его в свою крайнюю позицию. Гидрораспределитель DKE-17119-X24DC — классическая схема для реверса цилиндра с остановкой по центру. Схему центральной позиции золотника 19 смотрим по символу в разделе 2 таблицы E025: от неё зависят выходы потребителей на бак и давление в P, поэтому перед заказом сверьте её со схемой вашего цилиндра.

Характеристики: Гидрораспределитель DKE-17119-X24DC

Код DKE-17119-X24DC по частям

• DKE — серия Atos без пилотной ступени, золотник двигает электромагнит; корпус под AC трёхкамерный, под DC — пятикамерный;
• 1 — размер 10 по ISO 4401, посадочная поверхность ISO 4401-05-05-0-05;
• 71 — схема переключения: два электромагнита, три позиции, пружинное центрирование;
• 19 — тип золотника;
• X — разъём не входит, его выбирают отдельной позицией из 666, 667 и 669;
• 24DC — 24 В постоянного тока;
• код уплотнений не указан — NBR.

Насос, расход и потери: что считать для DKE-17119-X24DC

Все пределы получены на минеральном масле ISO VG 46 при 50 °C, с тёплыми электромагнитами и напряжением на 10 % ниже номинала; на другой жидкости они иные. Потери в клапане: для кривой перепада F по P→A точных цифр у нас нет: нижняя кривая A даёт примерно 9 бар на 150 л/мин, верхняя H — примерно 18 бар, поэтому потери лежат между 9 × 150 ÷ 600 = 2,25 кВт и 18 × 150 ÷ 600 = 4,5 кВт. Тепло уходит в бак, его учитывают при расчёте охлаждения.

Перепад давления на этом клапане растёт круче расхода: чем ближе к пределу, тем больше тепла уходит в масло. График рабочих пределов относит золотник 19 на DC к кривой C, на краю диапазона (150 л/мин) она даёт примерно 225 бар. Насос 40 см³ при 1450 об/мин даёт 40 × 1450 ÷ 1000 = 58 л/мин, до предела клапана остаётся 150 − 58 = 92 л/мин. Насос 100 см³ при 1450 об/мин даёт 100 × 1450 ÷ 1000 = 145 л/мин, до предела клапана остаётся 150 − 145 = 5 л/мин. Пример условный, цифры своего насоса подставьте отдельно.

Гидрораспределитель DKE-17119-X24DC: катушка и электроподключение

Катушка рассчитана на 24 В постоянного тока, потребляет 36 Вт; запасная — CAE-24DC. Расчёт тока: 36 Вт ÷ 24 В = 1,5 А; на нём строят выбор кабеля и защиты линии.

Выпрямительный разъём 669 замедляет клапан: включение 60 мс, выключение 90 мс. Разъёмы DIN 43650 заказываются отдельно: есть 666 для прямого подключения, 667 со светодиодом и 669 с выпрямителем для DC-катушек от сети переменного тока. Время срабатывания по каталогу: включение 40 мс на AC и 60 мс на DC, выключение 25 мс на AC и 35 мс на DC (с разъёмом 666 или 667); частота переключений до 7200 циклов/ч на AC и до 15000 циклов/ч на DC.

Плита, крепёж и масса: монтаж DKE-17119-X24DC

Плиты по каталогу: BA-308 (2,5 кг, G 1/2"), BA-428 (5,5 кг, G 3/4") и BA-434 (8,5 кг, A и B сбоку). Для плиты нужны Ra 0,4 и плоскостность 0,01 на 100 мм. Четыре винта M6×40 класса 12.9 затягивают моментом 15 Н·м.

Посадочная плоскость — 4401-05-05-0-05 (size 10), порт X не предусмотрен, порт Y — по заказу. Вес 6,1 кг; вместе с плитой BA-428 — 11,6 кг без крепёжных винтов.

Чем заменить DKE-17119-X24DC внутри серии

Рядом по коду: DKE-17119-X00 — тот же золотник и опции, без катушек; DKE-1714/8-X24DC — то же питание, но золотник 4/8 вместо 19; DKE-1711/1-X24DC — питание то же, золотник 1/1 вместо 19; DKE-1710/1-X24DC — ближайшее исполнение: золотник 0/1 вместо 19. Весь список — в разделе Гидрораспределители Atos DKE-1711, выше — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции.

Прямого повышения по расходу внутри DKE нет: максимум 150 л/мин. Дальше идут двухкаскадные DPHI-2 (size 16, до 300 л/мин), у них другая плита и другое присоединение.

Ограничения по каталогу для DKE-17119-X24DC

• Класс загрязнённости жидкости не должен быть хуже 20/18/15 (ISO 4406), а вязкость лучше держать в пределах 15–100 мм²/с.
• Слив ограничен: 210 бар (250 бар с опцией Y) в порту T, а если давление в T выше, нужна опция Y с отдельным дренажом (она есть исключительно на DC).
• Если в системе HFDU или HFDR, исполнение с NBR не подойдёт: нужен суффикс PE (FKM).

Монтаж и обслуживание DKE-17119-X24DC

Время переключения можно сгладить опциями L, L1–L3, LR, L7 и L8 — они уменьшают удар в контуре, но существуют только для DC. Загрязнённое масло — главный враг золотника: держите чистоту не хуже 20/18/15 по ISO 4406.

Перед установкой проверьте плиту: шероховатость Ra 0,4 и плоскостность 0,01/100, колец OR на стыке должно быть 6. К катушкам подойдут разъёмы из раздела коннекторов Atos; запчасти — золотники и уплотнения с кольцами — лежат в соседних разделах.
