Гидрораспределитель DKE-1711/3-SP669-110DC

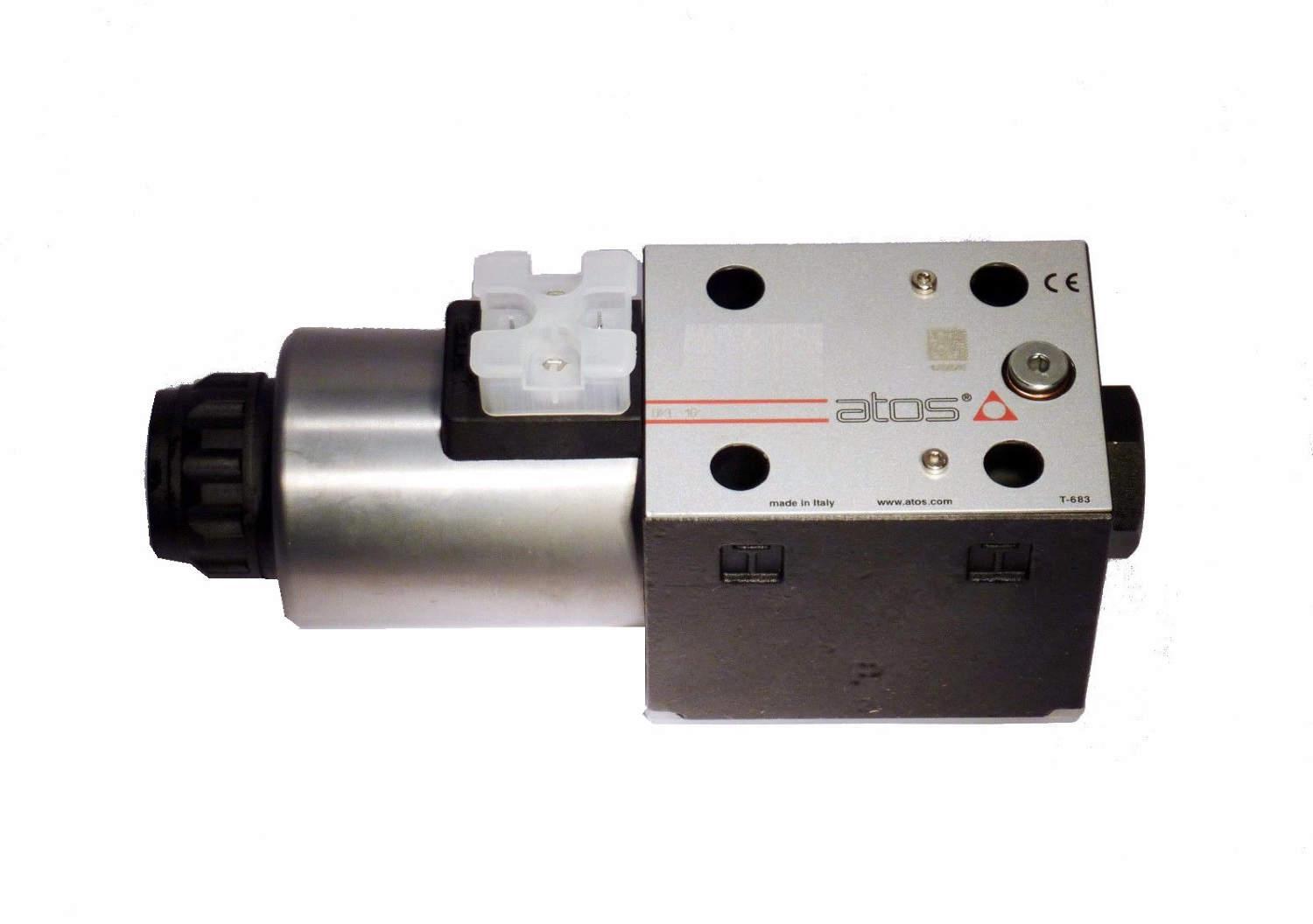

Гидрораспределитель DKE-1711/3-SP669-110DC — распределитель прямого действия Atos типоразмера size 10 по ISO 4401: два электромагнита, три позиции, пружинное центрирование, золотник 1/3, катушка на 110 В постоянного тока. Порты P, A и B держат до 350 бар, расход — до 150 л/мин.

Клапан DKE-1711/3-SP669-110DC без пилота: что это значит на практике

Корпус пятикамерный: так сделаны все DC-исполнения, и DKE-1711/3-SP669-110DC входит в их число. У клапана прямого действия золотник сдвигают катушки, поэтому ему не нужно давление управления: у двухкаскадных DPHI минимальное давление пилота — 8 бар, и это ограничение в этой позиции снимается.

Характеристики: Гидрораспределитель DKE-1711/3-SP669-110DC

Как читать код DKE-1711/3-SP669-110DC

• DKE — серия, распределитель прямого действия;
• первая цифра 1 — размер 10 по ISO 4401;
• схема 71: два электромагнита, три позиции, пружинное центрирование;
• тип золотника 1/3 (в таблице DKE не найден — подтвердим по заявке);
• разъём SP-669 (разъём с выпрямителем) вписан в карточку; по таблице разъёмы идут отдельной позицией, состав поставки уточним;
• напряжение 110DC (110 В постоянного тока);
• кода уплотнений нет — стандартный NBR.

Потери давления на DKE-1711/3-SP669-110DC

Обозначение 1/3 в таблице Atos для DKE не найдено, и графики перепада к нему применить нельзя. Название карточки без подтверждённого золотника не расшифровываем: уточним по заявке. Расчёт: насос 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин — это 61 % от 150 л/мин, запас 58,65 л/мин.

Расход и давление: предел для DKE-1711/3-SP669-110DC

Предел по расходу для этого золотника по таблице Atos прочитать нельзя, пока не подтверждён тип золотника. До уточнения считаем по общему максимуму серии — 150 л/мин. Графики сняты с тёплыми катушками при напряжении Vnom − 10 % и симметричном потоке; при несимметричном потоке или с устройствами управления временем переключения пределы нужно снижать.

Катушка, разъём и время переключения DKE-1711/3-SP669-110DC

Для 110 В постоянного тока запасная катушка — CAE-110DC; мощность 36 Вт, откуда ток удержания 0,33 А (36 Вт ÷ 110 В), бросок при включении примерно 0,98 А. Разъём 669 со встроенным выпрямительным мостом позволяет питать DC-катушку переменным током 110 или 230 В (ток до 1 А): в сети 110/50/60 AC ставится катушка CAE-110DC, в сети 230/50/60 AC — CAE-220DC. Допустимо до 15000 переключений в час на DC и 7200 на AC; 15000 ÷ 3600 ≈ 4,2 цикла в секунду.

Опции в обозначении DKE-1711/3-SP669-110DC

Опций в обозначении нет: это базовое исполнение, и при необходимости к нему можно добавить ручку WP, датчик положения FV, а на DC-исполнении ещё дроссель времени переключения L и внешний дренаж Y.

Монтаж на плиту size 10

Стыковка с плитой — 4401-05-05-0-05; крепёж — 4 винта M6×40 класса 12.9, момент затяжки 15 Н·м, кольца — 5 × OR 2050 и 1 × OR 108. Порты P, A, B, T — до Ø11,5 мм, порт Y — Ø5 мм; шероховатость плиты Ra 0,4, плоскостность 0,01/100. Плиты Atos: BA-308 (резьба G1/2", 2,5 кг), BA-428 (G3/4", 5,5 кг) и BA-434 (A и B сбоку, G3/4", 8,5 кг); все идут с четырьмя винтами M6×40.

Чем заменить DKE-1711/3-SP669-110DC внутри серии

Варианты из той же группы: DKE-1711/3-X110DC — отличается отсутствием разъёма в коде; DKE-1711/1/WP-X24DC — отличается золотником 1/1, опцией /WP, питанием: 24 В постоянного тока. Весь ряд собран в разделе Гидрораспределители Atos DKE-1711, а по конфигурации и схеме — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции. Взаимозаменяемость проверяют по полям кода: size 10, схема, золотник, ток и напряжение катушки. Изделия других изготовителей под ISO 4401 size 10 можно рассматривать, только сверив перепад давления и пределы расхода. Для расхода выше 150 л/мин смотрят двухкаскадные DPHI-2 типоразмера 16: 300 л/мин при 350 бар.

Подбор и ограничения: Гидрораспределитель DKE-1711/3-SP669-110DC

• Не рассчитывайте на ручной штифт, если на порту T держится 50 бар и выше: переключить золотник вручную при таком давлении нельзя.
• Не превышать на порту T 210 бар у DC (250 бар с опцией /Y): при большем давлении в сливе нужен внешний дренаж или клапан другого типа.
• Жидкость и уплотнения нужно согласовать: HFC — NBR или HNBR, HFDU и HFDR — FKM, минеральное масло — NBR, FKM или HNBR.

Установка и эксплуатация

Ручное дублирование стандартным штифтом работает при давлении на T ниже 50 бар; для DC есть принадлежность WPD/KE-DC с фиксацией (таблица K150). Катушку меняют без инструмента: она снимается с ввёрнутой трубки; запасной код для этой модели CAE-110DC.
