Гидрораспределитель DKE
6 разделов

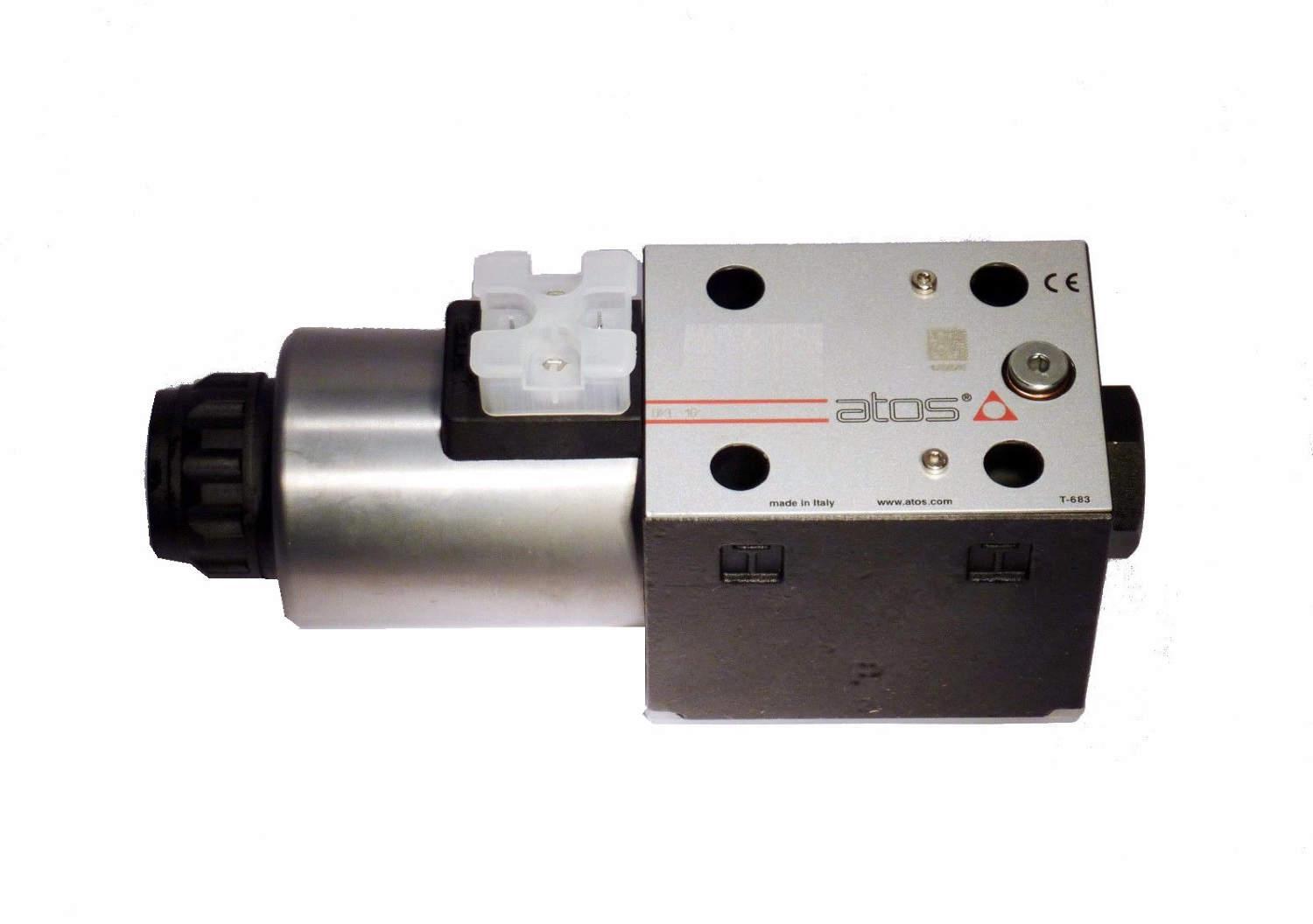

Гидрораспределитель DKE — золотниковый распределитель Atos прямого действия для монтажной поверхности ISO 4401 size 10 (4401-05-05-0-05). Он закрывает диапазон расходов до 150 л/мин при давлении в портах P, A, B до 350 бар. Для DC-исполнений корпус пятикамерный, для стандартного AC — трёхкамерный. Подразделы гидрораспределитель DKE собраны по конфигурации, чтобы сразу выйти на нужное поведение золотника.
Подразделы
- DKE-161 — один электромагнит, возврат в центр
- DKE-163 — один электромагнит, две крайние позиции
- DKE-167 — один электромагнит, возврат в крайнюю позицию
- DKE-171 — два электромагнита, три позиции
- DKE-175 — два электромагнита, две позиции с фиксатором
- Гидрораспределители Atos DKE — другие исполнения — прочие конфигурации и комплектации.
Гидрораспределитель DKE: давление в порту T
Это главный параметр, по которому DKE отличается от многих аналогов. У DC-исполнений допустимое давление в порту T — 210 бар, а с опцией /Y внешнего дренажа — 250 бар; у AC — 160 бар. Если сливная линия нагружена (например, при последовательной схеме), лучше брать DC и рассмотреть /Y.
| Параметр | Значение |
|---|---|
| Монтажная поверхность | ISO 4401-05-05-0-05 (size 10) |
| Максимальный расход | 150 л/мин |
| Давление P, A, B | 350 бар |
| Порт T | 210 бар DC, 250 бар с /Y, 160 бар AC |
| Конфигурации | 61, 63, 67, 70, 71, 75 |
| Уплотнения | NBR, /PE — FKM, /BT — HNBR |
Опции в коде: гидрораспределитель DKE
/A — электромагнит со стороны порта B; /WP — ручная кнопка; /L…L8 — время переключения для DC; /FI и /FV — датчик положения золотника; /Y — внешний дренаж (DC). X — катушка без разъёма, далее напряжение. Пример: в коде DKE-1631/2/A-X 24DC «1» — size 10, «63» — один электромагнит и две крайние позиции, «1/2» — золотник, /A — магнит со стороны B.
Когда выбирать гидрораспределитель DKE вместо size 06
Size 06 перестаёт справляться, когда расход приближается к 80 л/мин. Следующий шаг — size 10: DKE, SDKE или DKU. Выше 150 л/мин понадобится двухкаскадный DPHE или DPHI. Отдельная линия — DKER, исполнение с усиленными электромагнитами по снятой с производства таблице; его берут для замены на существующем оборудовании. Переход с size 06 на size 10 меняет и плиту, поэтому его закладывают на этапе проекта, а не при ремонте.
Гидрораспределитель DKE: надёжность
MTTFd по EN ISO 13849 — 150 лет. Катушки меняются без инструмента, защита IP65, по заказу IP67 и IP69. Рабочие жидкости — минеральные масла HL, HLP, HLPD, HVLP, HVLPD; негорючие HFDU и HFDR допустимы только с FKM, водогликоли HFC — с NBR или HNBR. Рекомендуемая вязкость — 15–100 мм²/с, чистота не хуже ISO 4406 20/18/15; от неё напрямую зависит ресурс золотниковой пары.
