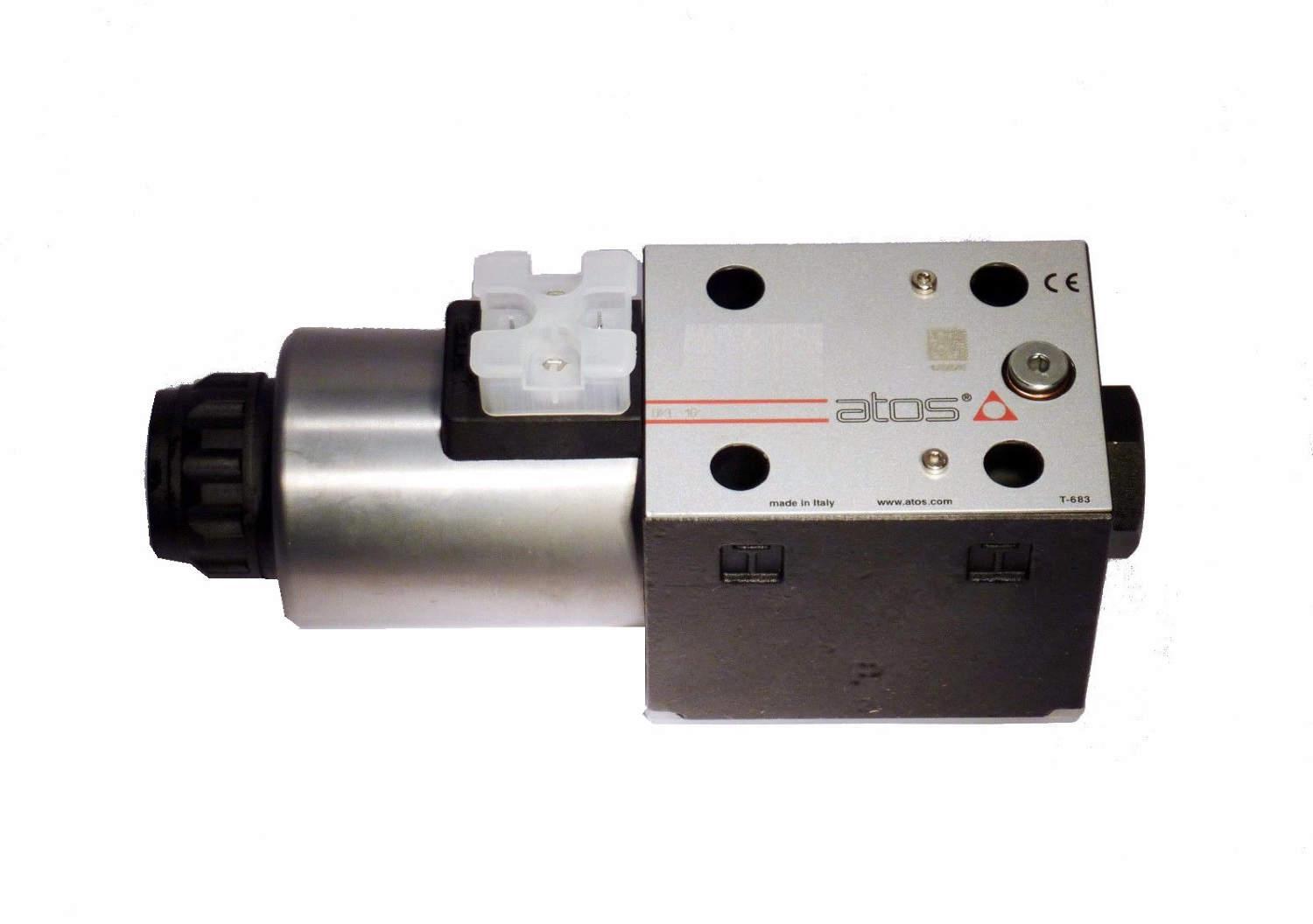

Гидрораспределитель DKE-1714/8-X24DC

Гидрораспределитель DKE-1714/8-X24DC — это серия DKE от Atos: золотник двигают электромагниты, отдельного пилота нет. Исполнение: два электромагнита, три позиции, пружинное центрирование, золотник 4/8, катушка на 24 В постоянного тока; монтаж ISO 4401 size 10, 350 бар и до 150 л/мин.

Главное свойство DKE: нет пилотного каскада

Показатель MTTFd серии — 150 лет по EN ISO 13849; для сравнения, у двухкаскадных DPHI указано 75 лет. Класс чистоты жидкости — не хуже 20/18/15 по ISO 4406, а рекомендуемая вязкость — 15÷100 мм²/с.

Характеристики: Гидрораспределитель DKE-1714/8-X24DC

Как читать код DKE-1714/8-X24DC

• DKE — серия, распределитель прямого действия;
• 1 — типоразмер ISO 4401 size 10;
• пара цифр 71 задаёт схему: два электромагнита, три позиции, пружинное центрирование;
• тип золотника 4/8 (в таблице DKE не найден — подтвердим по заявке);
• X — катушка без разъёма: в комплект он не входит;
• напряжение 24DC (24 В постоянного тока);
• кода уплотнений нет — стандартный NBR.

Золотник 4/8 и перепад давления

Золотника 4/8 в таблице E025 нет: по такому обозначению нельзя прочитать ни кривую перепада, ни предел расхода, поэтому тип золотника подтвердим по заявке до расчёта.

Сколько масла пропустит DKE-1714/8-X24DC при 350 бар

Предел по расходу для этого золотника по таблице Atos прочитать нельзя, пока не подтверждён тип золотника. До уточнения считаем по общему максимуму серии — 150 л/мин. Кривые предела построены для тёплых катушек на нижнем допуске напряжения и симметричного потока (например, P→A и B→T); несимметричный поток и дроссели времени переключения ужесточают предел.

Катушка, разъём и время переключения DKE-1714/8-X24DC

DC-катушка CAE-24DC берёт 36 Вт, то есть 1,5 А при 24 В; в момент включения ток примерно втрое выше — около 4,5 А. Для подключения нужен разъём: 666 (стандартный IP65), 667 (со светодиодом) или 669 (с выпрямителем 110/230 В AC); в комплект катушки он не входит. Допустимо до 15000 переключений в час на DC и 7200 на AC; 15000 ÷ 3600 ≈ 4,2 цикла в секунду.

Исполнение DKE-1714/8-X24DC: опции и добавки

Опций в обозначении нет: это базовое исполнение, и при необходимости к нему можно добавить ручку WP, датчик положения FV, а на DC-исполнении ещё дроссель времени переключения L и внешний дренаж Y.

Монтаж на плиту size 10

Для установки есть плиты BA-308 с резьбой G1/2" (2,5 кг), BA-428 с G3/4" (5,5 кг), BA-434 с боковыми A и B (8,5 кг); винты M6×40 прилагаются. Стыковка с плитой — 4401-05-05-0-05; крепёж — 4 винта M6×40 класса 12.9, момент затяжки 15 Н·м, кольца — 5 × OR 2050 и 1 × OR 108. По каталогу DKE-17* весит 6,1 кг; плита BA-308 добавляет 2,5 кг.

Замена и аналоги: Гидрораспределитель DKE-1714/8-X24DC

Похожие позиции раздела: DKE-1714/8/WP-X24DC — отличается опцией /WP; DKE-1714-X24DC/PG — отличается золотником 4, суффиксом /PG. Остальные коды ряда перечислены в разделе Гидрораспределители Atos DKE-1714, а по конфигурации и схеме — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции. Взаимозаменяемость проверяют по полям кода: size 10, схема, золотник, ток и напряжение катушки. Изделия других изготовителей под ISO 4401 size 10 можно рассматривать, только сверив перепад давления и пределы расхода. Для расхода выше 150 л/мин смотрят двухкаскадные DPHI-2 типоразмера 16: 300 л/мин при 350 бар.

Ограничения при подборе DKE-1714/8-X24DC

• Ручное дублирование штифтом работает, только если давление на порту T ниже 50 бар; при более высоком давлении переключить вручную не получится.
• Не превышать на порту T 210 бар у DC (250 бар с опцией /Y): при большем давлении в сливе нужен внешний дренаж или клапан другого типа.
• На водосодержащих жидкостях HFC годятся только уплотнения NBR или HNBR, на HFDU и HFDR — только FKM (/PE); на минеральных маслах — любые из трёх.

Обслуживание DKE-1714/8-X24DC

Хранить клапан можно при температуре от −30 до +80 °C у стандартного исполнения, от −20 до +80 °C с /PE и от −40 до +80 °C с /BT. Катушка снимается без инструмента, трубка остаётся ввёрнутой; в запас берут CAE-24DC.
