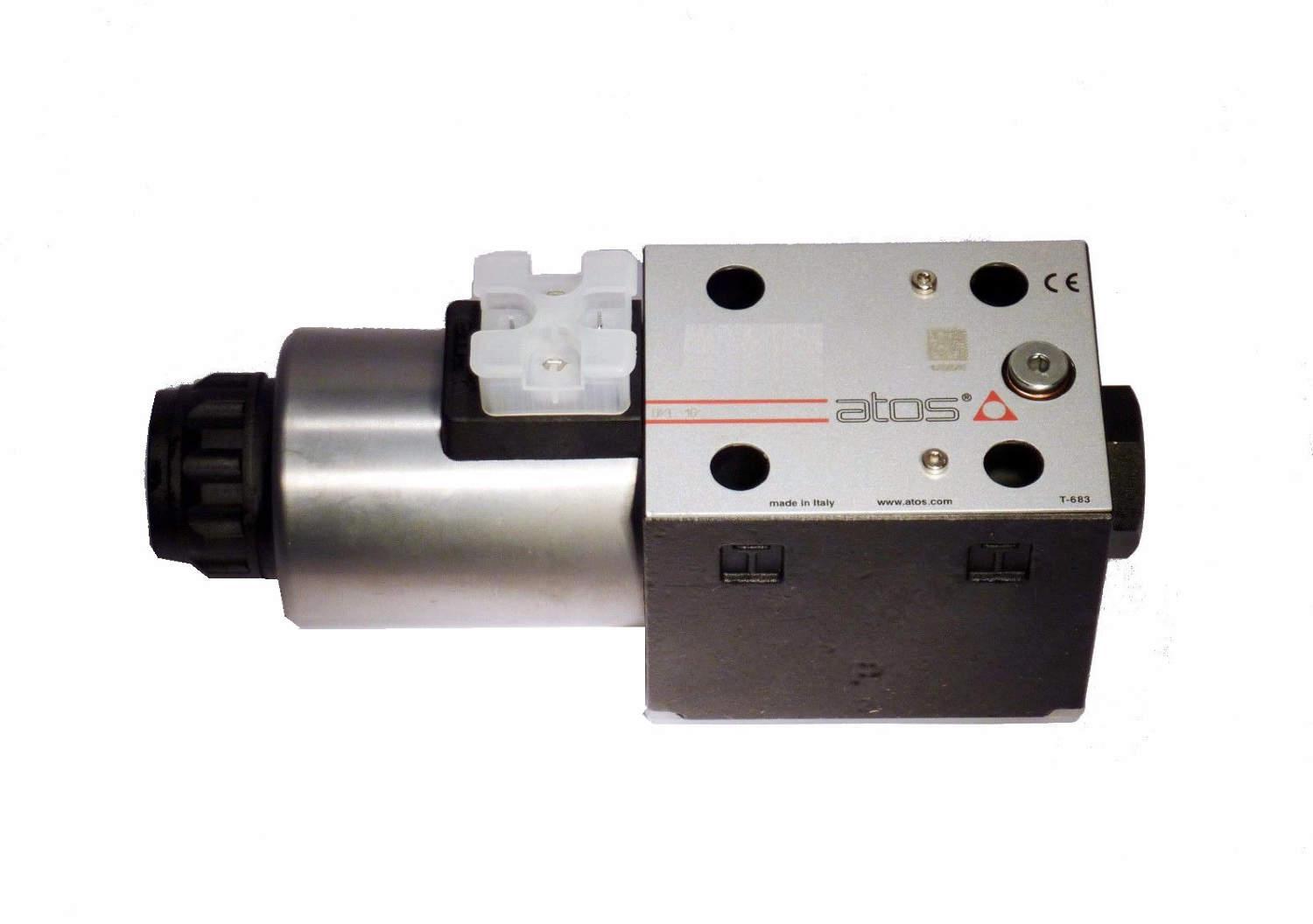

Гидрораспределитель DKE-1711/1-SP669-110DC

В карточке — Гидрораспределитель DKE-1711/1-SP669-110DC, клапан прямого действия size 10 (два электромагнита, три позиции, пружинное центрирование), золотник 1/1, катушка на 110 В постоянного тока. Серия рассчитана на 350 бар в портах P, A, B и расход до 150 л/мин.

Главное свойство DKE: нет пилотного каскада

Класс чистоты жидкости — не хуже 20/18/15 по ISO 4406, а рекомендуемая вязкость — 15÷100 мм²/с. Золотник двигают сами электромагниты, а потому давление в линии P на переключение не влияет: у двухкаскадных DPHI, к примеру, нужен пилот не ниже 8 бар.

Характеристики: Гидрораспределитель DKE-1711/1-SP669-110DC

Как читать код DKE-1711/1-SP669-110DC

• DKE — прямое действие, золотник двигают электромагниты;
• 1 — типоразмер ISO 4401 size 10;
• пара цифр 71 задаёт схему: два электромагнита, три позиции, пружинное центрирование;
• золотник 1/1 — особая форма из таблицы Atos;
• разъём SP-669 (разъём с выпрямителем) вписан в карточку; по таблице разъёмы идут отдельной позицией, состав поставки уточним;
• 110DC — 110 В постоянного тока;
• кода уплотнений нет — стандартный NBR.

Что даёт золотник 1/1: кривые Q/Δp

По графику Q/Δp золотнику 1/1 соответствуют кривые P→A — A, P→B — A, A→T — D, B→T — C. На 150 л/мин по лучшей из ветвей (A) клапан теряет примерно 8,7 бар, по худшей (D) — около 13 бар. Золотник 1/1 — профилированный вариант золотника 1: он смягчает гидроудары при переключении, а центр, как у 1, закрыт. Расчёт: насос 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин — это 61 % от 150 л/мин, запас 58,65 л/мин.

Расход и давление: предел для DKE-1711/1-SP669-110DC

Предел по кривой A (DC): без ограничения до 150 л/мин при 350 бар. Значения считаны с графика приближённо (±5 л/мин, ±10 бар). Насос 100 см³ × 1450 об/мин даёт 145 л/мин; до 150 л/мин при 350 бар остаётся 5 л/мин. Кривые предела построены для тёплых катушек на нижнем допуске напряжения и симметричного потока (например, P→A и B→T); несимметричный поток и дроссели времени переключения ужесточают предел.

Электрическая часть DKE-1711/1-SP669-110DC

DC-катушка CAE-110DC берёт 36 Вт, то есть 0,33 А при 110 В; в момент включения ток примерно втрое выше — около 0,98 А. Разъём 669 со встроенным выпрямительным мостом позволяет питать DC-катушку переменным током 110 или 230 В (ток до 1 А): в сети 110/50/60 AC ставится катушка CAE-110DC, в сети 230/50/60 AC — CAE-220DC. Допустимо до 15000 переключений в час на DC и 7200 на AC; 15000 ÷ 3600 ≈ 4,2 цикла в секунду.

Что добавляют опции DKE-1711/1-SP669-110DC

Дополнительных опций в коде нет, исполнение базовое. Из каталожных добавок для этой серии бывают /A (магнит со стороны B у одномагнитных), /WP, /L, /L1–/L3, /LR, /L7, /L8, /FI, /FV и /Y.

Монтаж на плиту size 10

Масса 6,1 кг — для DKE-17*: вместе с плитой BA-308 (2,5 кг) это 8,6 кг. Стыковка с плитой — 4401-05-05-0-05; крепёж — 4 винта M6×40 класса 12.9, момент затяжки 15 Н·м, кольца — 5 × OR 2050 и 1 × OR 108. Ориентация произвольная, но золотники без пружин (код 70) при импульсном управлении ставят горизонтально.

Замена и аналоги: Гидрораспределитель DKE-1711/1-SP669-110DC

Рядом в серии: DKE-1711/1-X110DC — отличается отсутствием разъёма в коде; DKE-1711-X24DC/PE — отличается золотником 1, питанием: 24 В постоянного тока, отсутствием разъёма в коде. Полный список этой группы — в разделе Гидрораспределители Atos DKE-1711, а по конфигурации и схеме — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции. Замену подбирают по полному совпадению кода: золотник, схема, напряжение катушки и опции должны совпасть, иначе клапан поведёт себя иначе. Изделия других изготовителей по размеру size 10 встречаются, но требуют проверки схемы золотника, расхода и катушки. Если расхода 150 л/мин мало, ступень выше — двухкаскадные DPHI-2 типоразмера 16 (до 300 л/мин, пилот DHI).

Ограничения при подборе DKE-1711/1-SP669-110DC

• На водосодержащих жидкостях HFC годятся только уплотнения NBR или HNBR, на HFDU и HFDR — только FKM (/PE); на минеральных маслах — любые из трёх.
• Не путать AC и DC: у катушек разные запасные коды (CAE-…DC и CAE-…AC), а устройства времени переключения L есть только у DC.
• Не рассчитывайте на ручной штифт, если на порту T держится 50 бар и выше: переключить золотник вручную при таком давлении нельзя.

Обслуживание DKE-1711/1-SP669-110DC

Крепёж — четыре винта M6×40 класса 12.9, момент затяжки 15 Н·м. Ручное дублирование стандартным штифтом работает при давлении на T ниже 50 бар; для DC есть принадлежность WPD/KE-DC с фиксацией (таблица K150).
