Гидрораспределитель DKE-1711/L-X110DC

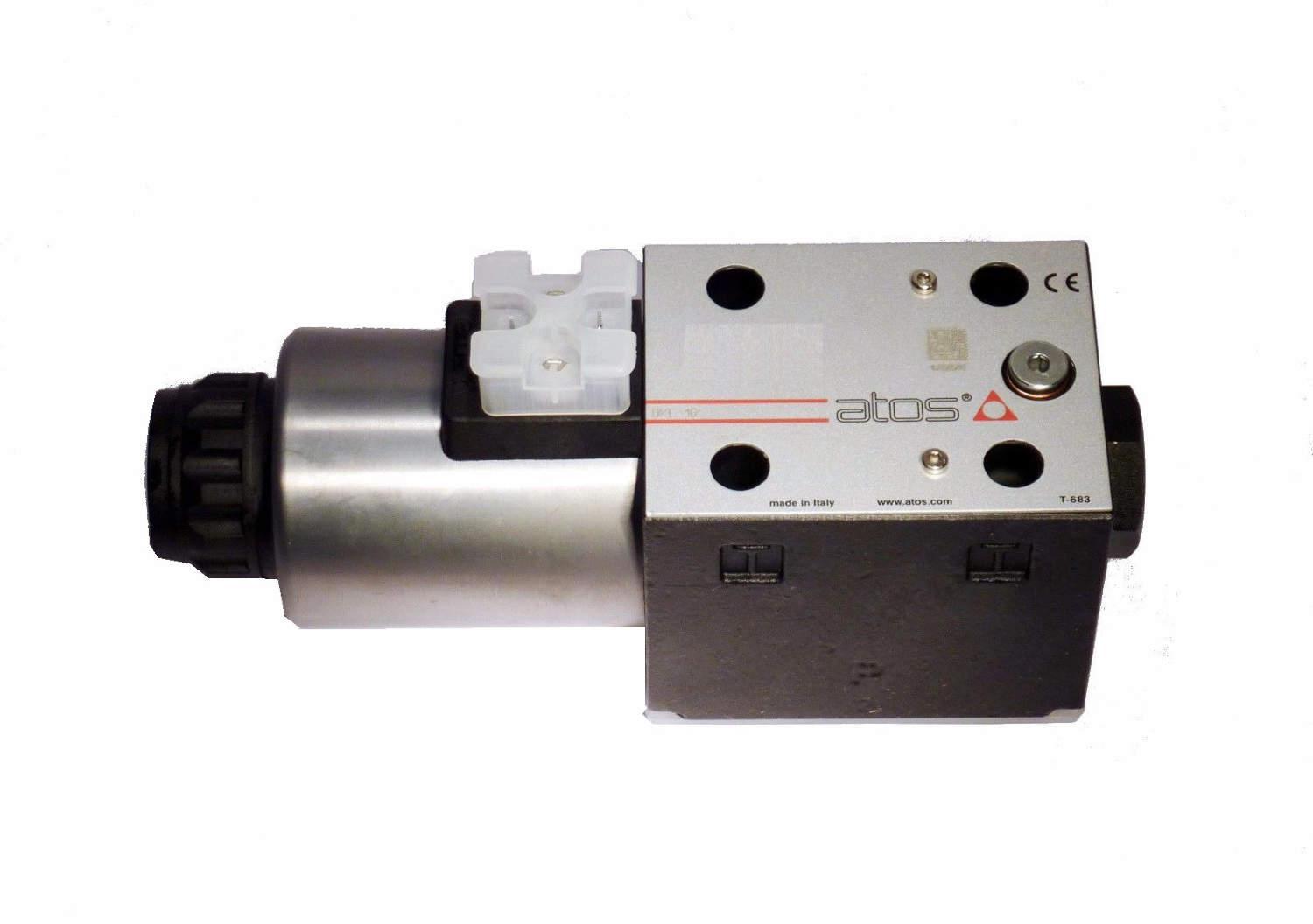

Гидрораспределитель DKE-1711/L-X110DC — распределитель прямого действия Atos типоразмера size 10 по ISO 4401: два электромагнита, три позиции, пружинное центрирование, золотник 1, катушка на 110 В постоянного тока. Порты P, A и B держат до 350 бар, расход — до 150 л/мин.

Клапан DKE-1711/L-X110DC без пилота: что это значит на практике

Литьё по оболочковым формам даёт широкие внутренние каналы и небольшой перепад давления; от коррозии корпус защищён цинком с чёрной пассивацией — более 200 часов в солевом тумане. Допуск питания — ±10 %, продолжительность включения катушек полная (ПВ 100 процентов), а сертификат cURus выдан по североамериканскому стандарту.

Характеристики: Гидрораспределитель DKE-1711/L-X110DC

Код DKE-1711/L-X110DC по частям

• DKE — серия, распределитель прямого действия;
• первая цифра 1 — размер 10 по ISO 4401;
• пара цифр 71 задаёт схему: два электромагнита, три позиции, пружинное центрирование;
• тип золотника — 1;
• /L — регулируемый дроссель времени переключения (только DC);
• X — исполнение без разъёма, разъём заказывают отдельно;
• напряжение 110DC (110 В постоянного тока);
• кода уплотнений нет — стандартный NBR.

Потери давления на DKE-1711/L-X110DC

Atos относит золотник 1 к кривым: P→A — A, P→B — A, A→T — D, B→T — C (на графике Q/Δp). Самая лёгкая ветвь — A: примерно 8,7 бар на 150 л/мин, самая нагруженная — D: около 13 бар. В нейтральной позиции золотник 1 перекрывает все четыре порта, поэтому в центре потребители заперты.

Рабочие пределы DKE-1711/L-X110DC по расходу

Предел по кривой A (DC): без ограничения до 150 л/мин при 350 бар. Значения считаны с графика приближённо (±5 л/мин, ±10 бар). Насос 100 см³ × 1450 об/мин даёт 145 л/мин; до 150 л/мин при 350 бар остаётся 5 л/мин. Графики сняты с тёплыми катушками при напряжении Vnom − 10 % и симметричном потоке; при несимметричном потоке или с устройствами управления временем переключения пределы нужно снижать.

Питание DKE-1711/L-X110DC: катушка, разъём, скорость

Катушка CAE-110DC на 110 В постоянного тока потребляет в среднем 36 Вт: 36 ÷ 110 = 0,33 А тока удержания, при включении — около 0,98 А (втрое больше). Для подключения нужен разъём: 666 (стандартный IP65), 667 (со светодиодом) или 669 (с выпрямителем 110/230 В AC); в комплект катушки он не входит. Допустимо до 15000 переключений в час на DC и 7200 на AC; 15000 ÷ 3600 ≈ 4,2 цикла в секунду.

Исполнение DKE-1711/L-X110DC: опции и добавки

В коде есть опции, и вот что они меняют. L — регулируемый дроссель времени переключения в обоих направлениях хода золотника (только DC); время включения 75÷150 мс, выключения 45÷150 мс.

Плита, крепёж и масса DKE-1711/L-X110DC

Масса 6,1 кг — для DKE-17*: вместе с плитой BA-308 (2,5 кг) это 8,6 кг. Для установки есть плиты BA-308 с резьбой G1/2" (2,5 кг), BA-428 с G3/4" (5,5 кг), BA-434 с боковыми A и B (8,5 кг); винты M6×40 прилагаются. Ориентация произвольная, но золотники без пружин (код 70) при импульсном управлении ставят горизонтально.

Чем заменить DKE-1711/L-X110DC внутри серии

Рядом в серии: DKE-1711/L-X00 — отличается питанием: без катушек (код 00); DKE-1711/L-SP-666-24DC/BTT1 — отличается питанием: 24 В постоянного тока, разъёмом 666 в коде, суффиксом /BTT1. Весь ряд собран в разделе Гидрораспределители Atos DKE-1711, а по конфигурации и схеме — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции. Взаимозаменяемость проверяют по полям кода: size 10, схема, золотник, ток и напряжение катушки. Изделия других изготовителей под ISO 4401 size 10 можно рассматривать, только сверив перепад давления и пределы расхода. Если расхода 150 л/мин мало, ступень выше — двухкаскадные DPHI-2 типоразмера 16 (до 300 л/мин, пилот DHI).

Подбор и ограничения: Гидрораспределитель DKE-1711/L-X110DC

• На водосодержащих жидкостях HFC годятся только уплотнения NBR или HNBR, на HFDU и HFDR — только FKM (/PE); на минеральных маслах — любые из трёх.
• Чистота масла — не хуже ISO 4406 20/18/15 (NAS 1638 класс 9), вязкость 15÷100 мм²/с; допустимый предел вязкости — от 2,8 до 500 мм²/с.
• Не превышать на порту T 210 бар у DC (250 бар с опцией /Y): при большем давлении в сливе нужен внешний дренаж или клапан другого типа.

Монтаж и обслуживание

Хранить клапан можно при температуре от −30 до +80 °C у стандартного исполнения, от −20 до +80 °C с /PE и от −40 до +80 °C с /BT. Катушку меняют без инструмента: она снимается с ввёрнутой трубки; запасной код для этой модели CAE-110DC.
