Гидрораспределители Atos собраны здесь по сериям: каждая серия — отдельный подраздел со своими кодами. Это золотниковые и седельные аппараты, которые направляют поток рабочей жидкости между насосом, баком и исполнительными механизмами. Почти все гидрораспределители в разделе ставятся на плиту по ISO 4401, поэтому первый вопрос при подборе — типоразмер монтажной поверхности, второй — способ управления.
Какие гидрораспределители входят в раздел
По принципу действия серии делятся на четыре группы.
- Прямого действия с электромагнитами — DHI, DHE, SDHE, SDHL (size 06), DKE, DKER, DKU, SDKE (size 10), а также DHEP на 420 бар.

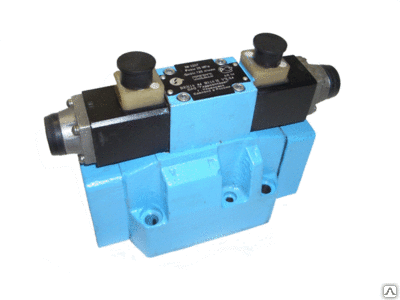

- Двухкаскадные — DPHI, DPHE, SDPHE: основной золотник переключает встроенный пилотный распределитель.
- С ручным, гидравлическим или пневматическим приводом — DH (size 06), DK (size 10), DP (10–32).
- Седельные без утечек и взрывозащищённые — DLOH, DLOK, DHA, DPHA, DHAX.
Как выбрать гидрораспределители по расходу и давлению
| Серия | ISO 4401 | Qmax, л/мин | Давление P, A, B |
|---|---|---|---|
| DHI | size 06 | 60 | 350 бар |
| DHE, SDHE | size 06 | 80 | 350 бар |
| SDHL | size 06, компактный | 60 | 350 бар |
| DHEP | size 06 | 80 | 420 бар |
| DKE, SDKE | size 10 | 150 | 350 бар |
| DPHI, DPHE | 10 / 16 / 25 / 32 | 160 / 300 / 700 / 1000 | 350 бар |
Если расход не превышает 80 л/мин, хватает аппарата size 06. До 150 л/мин работает size 10. Выше — только двухкаскадные исполнения, где пилот управляет большим золотником; им нужно давление управления не меньше 8 бар. Когда система работает выше 350 бар, смотрят на DHEP.
Код конфигурации и золотник
У электромагнитных серий Atos в коде после типоразмера стоят две цифры конфигурации: 61 — один электромагнит, центр и крайняя позиция с пружинным центрированием; 63 — один электромагнит, две крайние позиции; 67 — центр и крайняя с пружинным возвратом; 70 — два электромагнита без пружин; 71 — два электромагнита, три позиции; 75 — две позиции с фиксатором. Дальше идёт тип золотника, напряжение катушки (например 24DC или 230/50/60AC) и уплотнения: без кода — NBR, /PE — FKM, /BT — HNBR для низких температур. Поэтому гидрораспределители одного типоразмера легко спутать: сверяйте код целиком.
Чем отличаются серии

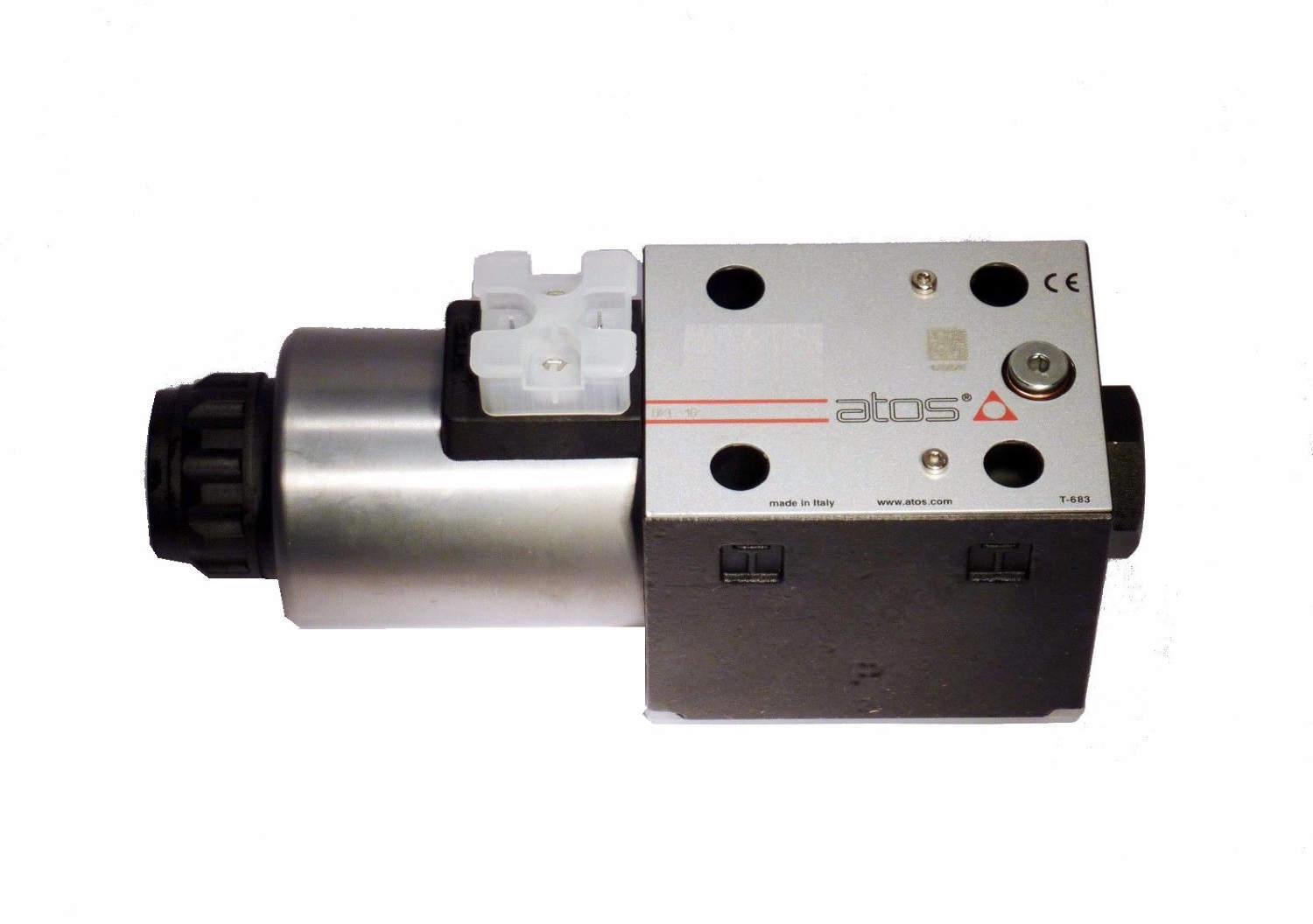

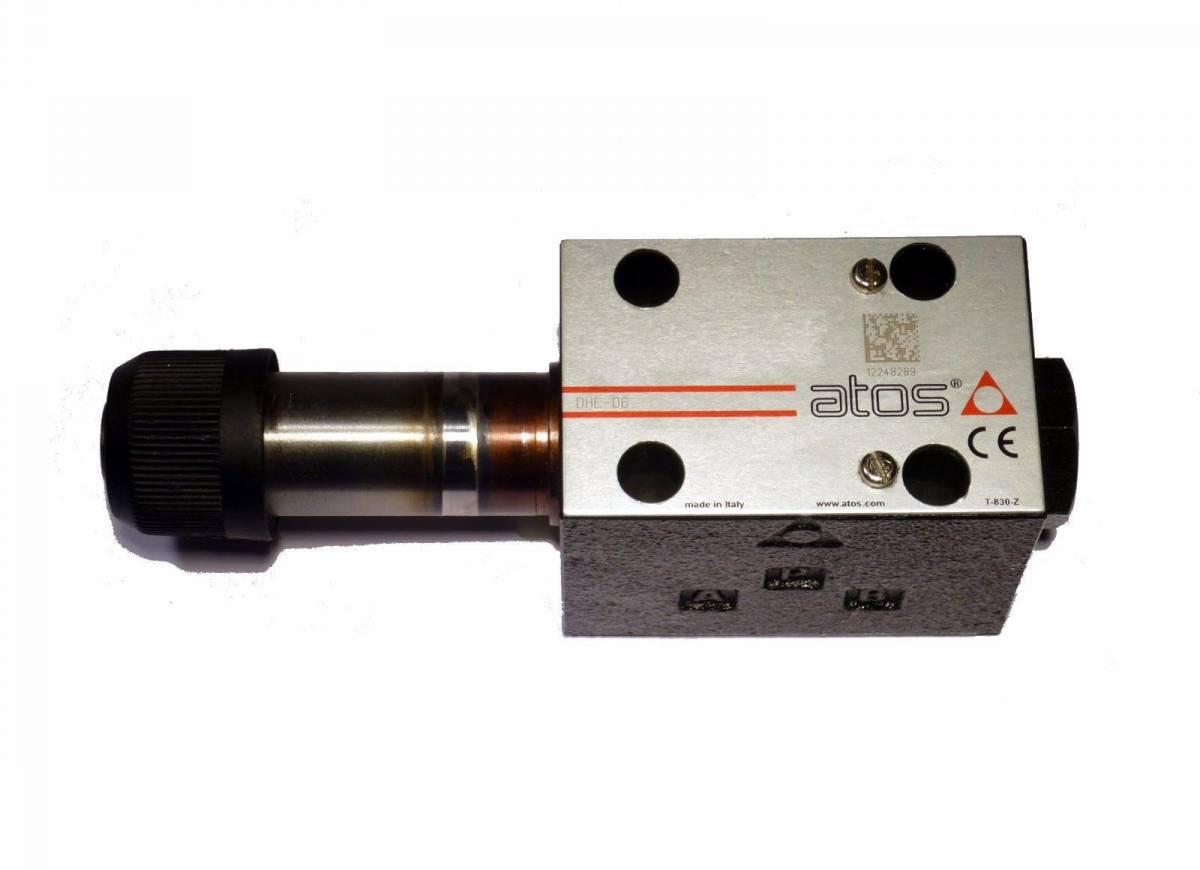

DHI — базовый распределитель size 06 с трёхкамерным литым корпусом; в таблице Atos он помечен как компонент, который не рекомендуется для новых проектов. DHE даёт больший расход и до 210 бар в порту T у DC-исполнений. DKE — size 10, у DC-исполнений корпус пятикамерный. Серии с приставкой S (SDHE, SDKE, SDHL) — того же назначения, SDHL отличается уменьшенными электромагнитами для мини-станций и мобильной техники. Взрывозащищённые DHA и DPHA имеют электромагниты в оболочке Ex d и сертификаты ATEX, IECEx, EAC.
