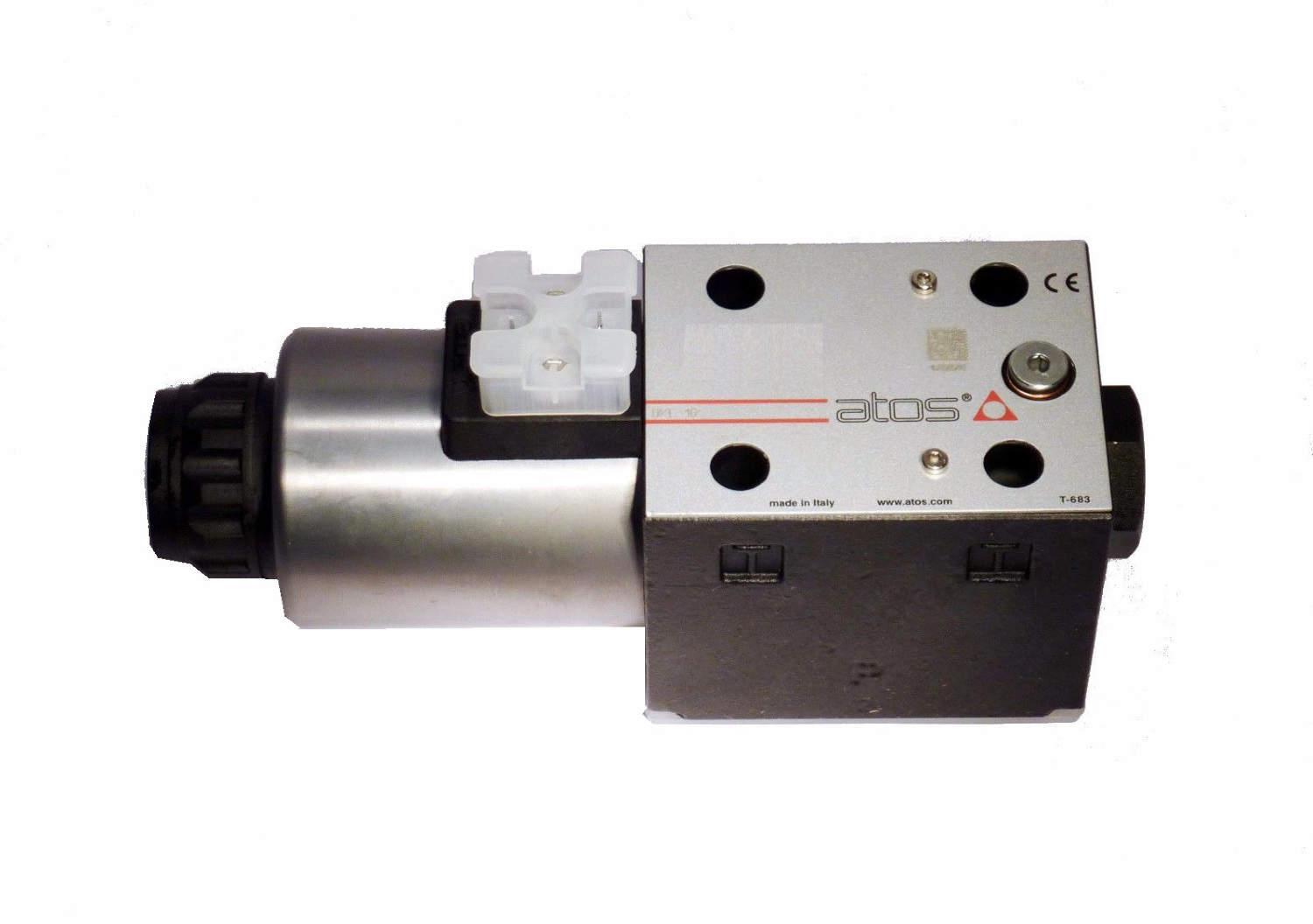

Гидрораспределитель DKE-1711P/WP-SP667-24DC
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Если под плиту size 10 нужен клапан без пилотного каскада, подойдёт Гидрораспределитель DKE-1711P/WP-SP667-24DC: два электромагнита, три позиции, пружинное центрирование, золотник 1, катушка на 24 В постоянного тока. Давление в линиях P, A, B — до 350 бар, расход — до 150 л/мин.
Клапан DKE-1711P/WP-SP667-24DC без пилота: что это значит на практике
Класс чистоты жидкости — не хуже 20/18/15 по ISO 4406, а рекомендуемая вязкость — 15÷100 мм²/с. Допуск питания — ±10 %, продолжительность включения катушек полная (ПВ 100 процентов), а сертификат cURus выдан по североамериканскому стандарту.
Характеристики: Гидрораспределитель DKE-1711P/WP-SP667-24DC
| Показатель | Данные |
|---|---|
| Уплотнения по коду | NBR (стандарт, код не указан) |
| Катушка | 24 В постоянного тока |
| Золотник | 1 |
| Крепёж | 4 винта M6×40, 15 Н·м |
| Давление в портах P, A, B | 350 бар |
| Конфигурация | два электромагнита, три позиции, пружинное центрирование |
| Монтажная поверхность | 4401-05-05-0-05 |
| Максимальный расход | 150 л/мин |
| Типоразмер | ISO 4401 size 10 |
| Масса | 6,1 кг |
| Порт T | 210 бар (250 бар с опцией /Y) |
Как читать код DKE-1711P/WP-SP667-24DC
- DKE — серия, распределитель прямого действия;
- первая цифра 1 — размер 10 по ISO 4401;
- 71 — два электромагнита, три позиции, пружинное центрирование;
- золотник 1;
- /WP — удлинённая ручка ручного дублирования под колпачком;
- буква P после золотника в таблицах Atos не расшифрована, уточним по заявке;
- SP-667 в коде — разъём со светодиодом; по каталогу разъёмы заказывают отдельной позицией, значит комплектацию подтвердим по заявке;
- напряжение 24DC (24 В постоянного тока);
- кода уплотнений нет — стандартный NBR.
Потери давления на DKE-1711P/WP-SP667-24DC
Atos относит золотник 1 к кривым: P→A — A, P→B — A, A→T — D, B→T — C (на графике Q/Δp). Самая лёгкая ветвь — A: порядка 8,7 бар на 150 л/мин, самая нагруженная — D: примерно 13 бар. В нейтральной позиции золотник 1 перекрывает все четыре порта, поэтому в центре потребители заперты. Условный пример: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин; 91,35 ÷ 150 даёт долю 61 %, до максимума остаётся 58,65 л/мин.
Расход и давление: предел для DKE-1711P/WP-SP667-24DC
Для золотника 1 на DC-исполнении действует кривая A: 350 бар сохраняется на всём диапазоне до 150 л/мин. Значения считаны с графика приближённо (±5 л/мин, ±10 бар). Сверим с насосами: самый большой из условных, укладывающийся в 150 л/мин при 350 бар, — 100 см³ (145 л/мин), запас 5 л/мин. Графики сняты с тёплыми катушками при напряжении Vnom − 10 % и симметричном потоке; при несимметричном потоке или с устройствами управления временем переключения пределы нужно снижать.
Питание DKE-1711P/WP-SP667-24DC: катушка, разъём, скорость
DC-катушка CAE-24DC берёт 36 Вт, другими словами 1,5 А при 24 В; в момент включения ток примерно втрое выше — около 4,5 А. Разъём 667: тот же IP65, но со светодиодом; бывает на 24, 110 и 220 В AC или DC. В таблице Atos разъёмы заказываются отдельной позицией, поэтому состав поставки уточним. Допустимо до 15000 переключений в час на DC и 7200 на AC; 15000 ÷ 3600 ≈ 4,2 цикла в секунду.
Что добавляют опции DKE-1711P/WP-SP667-24DC
В коде есть опции, и вот что они меняют. WP — удлинённая ручка ручного дублирования под резиновым колпачком: стандартный штифт работает, только если давление на порту T ниже 50 бар.
Монтаж на плиту size 10
Стыковка с плитой — 4401-05-05-0-05; крепёж — 4 винта M6×40 класса 12.9, момент затяжки 15 Н·м, кольца — 5 × OR 2050 и 1 × OR 108. Масса 6,1 кг — для DKE-17*: вместе с плитой BA-308 (2,5 кг) это 8,6 кг. Порты P, A, B, T — до Ø11,5 мм, порт Y — Ø5 мм; шероховатость плиты Ra 0,4, плоскостность 0,01/100.
Чем заменить DKE-1711P/WP-SP667-24DC внутри серии
Рядом в серии: DKE-1711/WP-X 220DC — отличается питанием: 220 В постоянного тока, отсутствием разъёма в коде; DKE-1711/WP-X 24DC/BT — отличается отсутствием разъёма в коде, суффиксом /BT. Весь ряд собран в разделе Гидрораспределители Atos DKE-1711, а по конфигурации и схеме — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции. Замену подбирают по полному совпадению кода: золотник, схема, напряжение катушки и опции должны совпасть, иначе клапан поведёт себя иначе. Изделия других изготовителей по размеру size 10 встречаются, но требуют проверки схемы золотника, расхода и катушки. Если расхода 150 л/мин мало, ступень выше — двухкаскадные DPHI-2 типоразмера 16 (до 300 л/мин, пилот DHI).
Подбор и ограничения: Гидрораспределитель DKE-1711P/WP-SP667-24DC
- Не путать AC и DC: у катушек разные запасные коды (CAE-…DC и CAE-…AC), а устройства времени переключения L есть только у DC.
- Следить за температурой: окружающая среда — от −30 до +70 °C у стандартного исполнения, от −20 до +70 °C с /PE и от −40 до +70 °C с /BT.
- Не превышать на порту T 210 бар у DC (250 бар с опцией /Y): при большем давлении в сливе нужен внешний дренаж или клапан другого типа.
Монтаж и обслуживание
Катушка снимается без инструмента, трубка остаётся ввёрнутой; в запас берут CAE-24DC. Плиту осматривают до установки: нужны Ra 0,4, плоскостность 0,01/100 и целые кольца — пять OR 2050 и одно OR 108.
