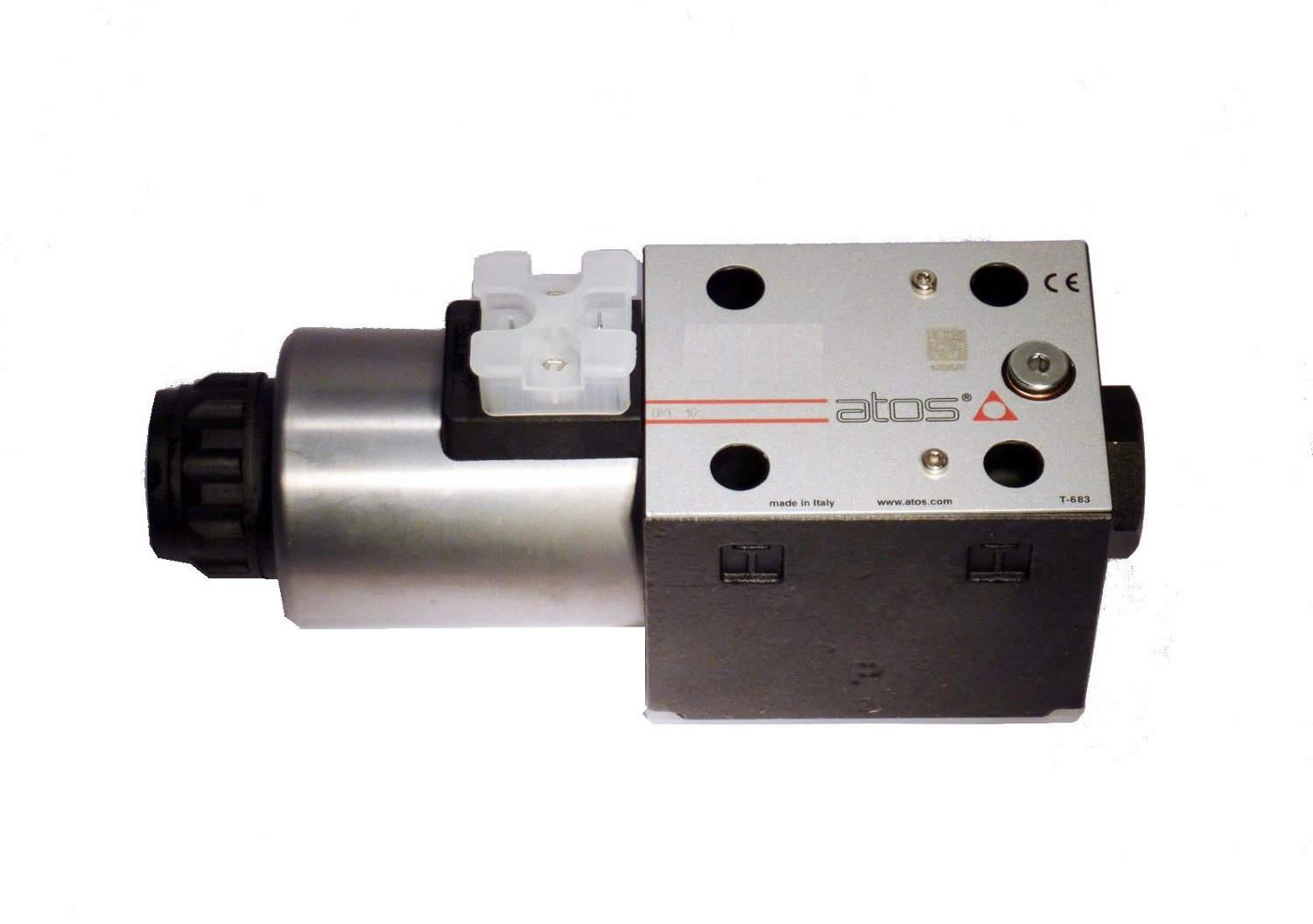

Гидрораспределитель DKE-1711/1/L-X110DC

В карточке — Гидрораспределитель DKE-1711/1/L-X110DC, клапан прямого действия size 10 (два электромагнита, три позиции, пружинное центрирование), золотник 1/1, катушка на 110 В постоянного тока. Серия рассчитана на 350 бар в портах P, A, B и расход до 150 л/мин.

Клапан DKE-1711/1/L-X110DC без пилота: что это значит на практике

Класс чистоты жидкости — не хуже 20/18/15 по ISO 4406, а рекомендуемая вязкость — 15÷100 мм²/с. Катушки рассчитаны на полную относительную продолжительность включения (ПВ 100 процентов), допуск по напряжению питания — ±10 %, сертификат cURus.

Характеристики: Гидрораспределитель DKE-1711/1/L-X110DC

Расшифровка обозначения DKE-1711/1/L-X110DC

• DKE — прямое действие, золотник двигают электромагниты;
• 1 — типоразмер ISO 4401 size 10;
• 71 — два электромагнита, три позиции, пружинное центрирование;
• золотник 1/1 — особая форма из таблицы Atos;
• /L — регулируемый дроссель времени переключения (только DC);
• X — катушка без разъёма: в комплект он не входит;
• напряжение 110DC (110 В постоянного тока);
• кода уплотнений нет — стандартный NBR.

Что даёт золотник 1/1: кривые Q/Δp

По графику Q/Δp золотнику 1/1 соответствуют кривые P→A — A, P→B — A, A→T — D, B→T — C. Самая лёгкая ветвь — A: около 8,7 бар на 150 л/мин, самая нагруженная — D: около 13 бар. Кривая A, на примере: около 3,2 бара при 75 л/мин, около 4,7 бара при 100 л/мин и около 8,7 бара при 150 л/мин — это приближённое чтение графика. Золотник 1/1 — профилированный вариант золотника 1: он смягчает гидроудары при переключении, а центр, как у 1, закрыт.

Расход и давление: предел для DKE-1711/1/L-X110DC

Для золотника 1/1 на DC-исполнении действует кривая A: 350 бар сохраняется на всём диапазоне до 150 л/мин. Значения считаны с графика приближённо (±5 л/мин, ±10 бар). Сверим с насосами: самый большой из условных, укладывающийся в 150 л/мин при 350 бар, — 100 см³ (145 л/мин), запас 5 л/мин. Графики сняты с тёплыми катушками при напряжении Vnom − 10 % и симметричном потоке; при несимметричном потоке или с устройствами управления временем переключения пределы нужно снижать.

Электрическая часть DKE-1711/1/L-X110DC

Катушка CAE-110DC на 110 В постоянного тока потребляет в среднем 36 Вт: 36 ÷ 110 = 0,33 А тока удержания, при включении — около 0,98 А (втрое больше). Для подключения нужен разъём: 666 (стандартный IP65), 667 (со светодиодом) или 669 (с выпрямителем 110/230 В AC); в комплект катушки он не входит. Допустимо до 15000 переключений в час на DC и 7200 на AC; 15000 ÷ 3600 ≈ 4,2 цикла в секунду.

Что добавляют опции DKE-1711/1/L-X110DC

В коде есть опции, и вот что они меняют. L — регулируемый дроссель времени переключения в обоих направлениях хода золотника (только DC); время включения 75÷150 мс, выключения 45÷150 мс.

Установка DKE-1711/1/L-X110DC на плиту

По каталогу DKE-17* весит 6,1 кг; плита BA-308 добавляет 2,5 кг. Для установки есть плиты BA-308 с резьбой G1/2" (2,5 кг), BA-428 с G3/4" (5,5 кг), BA-434 с боковыми A и B (8,5 кг); винты M6×40 прилагаются. Порты P, A, B, T — до Ø11,5 мм, порт Y — Ø5 мм; шероховатость плиты Ra 0,4, плоскостность 0,01/100.

Замена и аналоги: Гидрораспределитель DKE-1711/1/L-X110DC

Варианты из той же группы: DKE-1711/1-X110DC — отличается отсутствием опции /L; DKE-1711/1-SP669-110DC — отличается отсутствием опции /L, разъёмом 669 в коде. Полный список этой группы — в разделе Гидрораспределители Atos DKE-1711, а по конфигурации и схеме — Гидрораспределители Atos DKE-171 — два электромагнита, три позиции. Взаимозаменяемость проверяют по полям кода: size 10, схема, золотник, ток и напряжение катушки. Изделия других изготовителей под ISO 4401 size 10 можно рассматривать, только сверив перепад давления и пределы расхода. Для расхода выше 150 л/мин смотрят двухкаскадные DPHI-2 типоразмера 16: 300 л/мин при 350 бар.

Чего не делать с DKE-1711/1/L-X110DC

• Не путать AC и DC: у катушек разные запасные коды (CAE-…DC и CAE-…AC), а устройства времени переключения L есть только у DC.
• Не рассчитывайте на ручной штифт, если на порту T держится 50 бар и выше: переключить золотник вручную при таком давлении нельзя.
• Чистота масла — не хуже ISO 4406 20/18/15 (NAS 1638 класс 9), вязкость 15÷100 мм²/с; допустимый предел вязкости — от 2,8 до 500 мм²/с.

Установка и эксплуатация

Диапазон хранения: стандарт — от −30 до +80 °C, /PE — от −20 до +80 °C, /BT — от −40 до +80 °C. Для устройств времени переключения канал, где стоит дроссель, должен быть полностью заполнен маслом, иначе управление временем не сработает.
