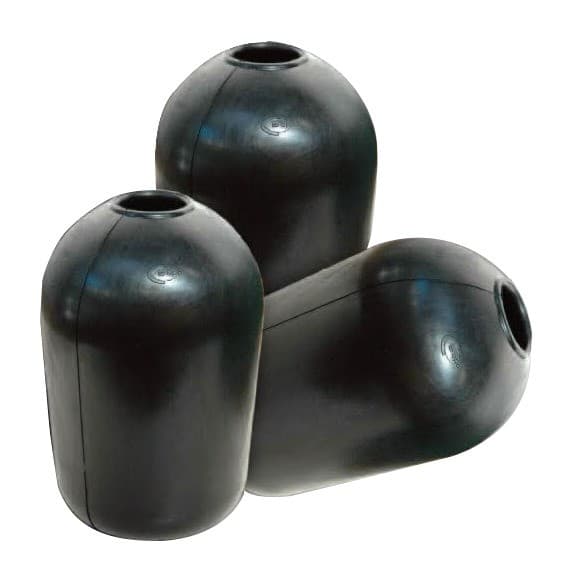

Баллон гидропневмоаккумулятора S1F-C22V — это сменный баллон объёмом 1 л (материал «NBR для низких температур», температурный диапазон −40…+70 °C), поставляемый с газовым клапаном M22x1,5 из углеродистой стали. Баллон и газовый клапан EPE — две отдельные детали: у сменного баллона клапан можно оставить прежним.
Газовый клапан по серии бывает S (стандартный, 0,2–55 л, зарядный клапан 5/8″ UNF), ST (transfer, для подключения дополнительных баллонов азота, 5–55 л) и SL (с разделителем жидкости, 0,2–55 л); этот баллон относится к стандартной серии S.
Для чужих аккумуляторов EPE предлагает баллон со специальным клапаном; подходит ли он, подтверждают по диаметру и длине баллона и по резьбе клапана.
Масляный порт аккумулятора закрыт тарельчатым клапаном, он защищает баллон при опорожнении; от этого клапана зависит ресурс баллона.
| Параметр | Значение |
|---|---|
| Материал баллона | NBR для низких температур |
| Масса баллона, кг | 0,130 |
| Длина баллона, мм | 140 ± 2 |
| Диаметр баллона, мм | 95 |
| Газовый клапан | M22x1,5, углеродистая сталь |
| Зарядный клапан | 5/8" UNF |
| Объём | 1 л |
| Тип | запасной баллон гидроаккумулятора |
В таблице выше объём, материал и клапаны — из карточки, а диаметр, длина и масса сняты с таблицы размеров запасных баллонов.
Баллон на 1 л имеет диаметр 95 мм, длину 140 ± 2 мм и весит 0,130 кг; клапан в эту массу не входит.
| Часть кода | Значение |
|---|---|
| S | запасной баллон EPE (серия S — стандартный газовый клапан) |
| 1 | номинальный объём 1 л |
| F | материал баллона: NBR для низких температур, −40…+70 °C |
| -C | газовый клапан из углеродистой стали |
| 22 | размер газового клапана M22x1,5 |
| V | зарядный клапан 5/8″ UNF |
Код читается слева направо: серия, объём, материал баллона, после дефиса — материал газового клапана, размер и зарядный клапан.
Размер газового клапана в коде — 22 (M22x1,5), 50 (M50x1,5), 7/8 (7/8″ UNF) или 5/8 (5/8″ UNF); для аккумуляторов объёмом 10–55 л чаще всего встречаются клапаны M22x1,5 и M50x1,5.
После замены баллона аккумулятор заряжают азотом заново. Пример: нужная предзарядка 80 бар; азот подают до давления на 10–15 % выше, то есть 80 × 1,10 = 88 и 80 × 1,15 = 92 бар, закрывают баллон, ждут 2 часа выравнивания температуры и стравливают излишек до 80 бар.
Масса баллона 0,130 кг составляет около 2,5 % от 5,2 кг сухого аккумулятора AS на 1 л: меняя баллон, вы заменяете небольшую часть конструкции, а корпус остаётся.
После замены при минимальном давлении под баллоном должно оставаться порядка 10 % номинального объёма: для 1 л это 0,1 л.
Если в паспорте старого аккумулятора приведено давление предзарядки, его повторяют; если данных нет, ориентируются на заводское значение 30 бар или на шильдик.
F — это NBR для низких температур (−40…+70 °C): нижняя граница −40 °C, зато верхняя на 10 градусов ниже, чем у стандартного P.
По совместимости F повторяет P и добавляет ряд фреонов; химическая стойкость у него чуть ниже, чем у стандартного нитрила.
Нестандартную жидкость или температуру называют при заказе: каталог оставляет такие случаи на консультацию.
Подходящий корпус — AS на 1 л, скажем AS1F360CA5V-0-C0C0; тип и материал баллона берут по шильдику.
Для этого объёма в каталоге указаны комплект уплотнений B2030, газовый клапан V2022 и блок жидкостного порта V2024.
Документы на аккумулятор — паспорт EPE на русском и английском языках.
Другие варианты баллона на 1 л: S1P-C22V (материал P); S1F-0 (другой газовый клапан).
Баллон другого изготовителя ставить вместо «Баллон гидропневмоаккумулятора S1F-C22V» без сверки размеров нельзя: проверяют диаметр, длину, материал и резьбу газового клапана; взаимозаменяемость без документа не заявляем.
Остальные расходные части — в разделе «Баллоны и мембраны, ремкомплекты гидропневмоаккумулятора» (Гидрооборудование EPE).
Для материала F допустимы температуры −40…+70 °C; выход за них исключён.
Хранят баллон в упаковке изготовителя, при +10…+40 °C, не дольше двух лет; по истечении срока его не применяют.
Азот через редуктор — единственный допустимый газ для предзарядки.
Предзарядку делают азотом через набор PC: подают до значения на 10–15 % выше, через 2 часа выравнивают температуру и сбрасывают излишек; утечки ищут мыльным раствором.
Давление предзарядки проверяют через 2–3 недели после ремонта, потом через 3 месяца и далее ежегодно; при тяжёлом режиме — раз в 6 месяцев.
Хранение баллона — в оригинальной упаковке, при +10…+40 °C, не дольше двух лет.
