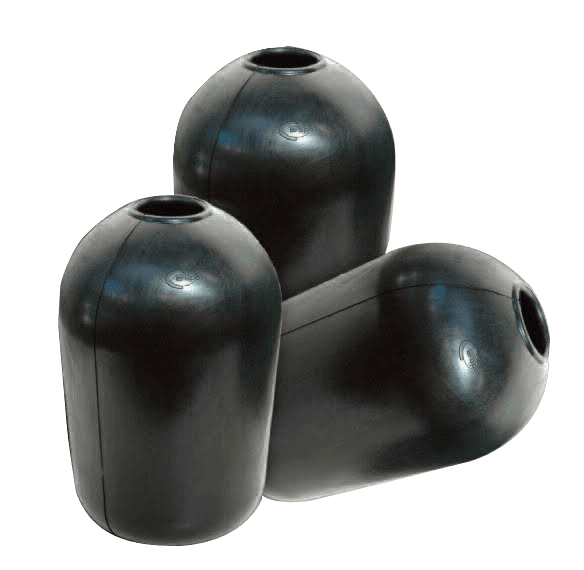

Баллон гидропневмоаккумулятора S1,5P1

Баллон гидропневмоаккумулятора S1,5P1 — сменный баллон объёмом 1,5 л, материал «NBR (стандартный нитрил)»; в названии есть окончание, которого нет в таблице кода, и исполнение клапана уточняем при заказе. Для замены нужны объём, материал и размер газового клапана — их считывают с шильдика прежнего аккумулятора.

Что такое запасной баллон и из чего он состоит

По запросу клапаны делают с никелированием 25 или 40 мкм или из нержавеющей стали; клапаны с нестандартным диаметром стержня и присоединением зарядки нужны для аккумуляторов других марок.

Для чужих аккумуляторов EPE предлагает баллон со специальным клапаном; подходит ли он, подтверждают по диаметру и длине баллона и по резьбе клапана.

Баллон работает в паре с тарельчатым клапаном масляного порта: при падении давления жидкости ниже давления газа клапан закрывается и не даёт баллону выдавиться в канал.

Характеристики: Баллон гидропневмоаккумулятора S1,5P1

В таблице выше объём, материал и клапаны — из карточки, а диаметр, длина и масса сняты с таблицы размеров запасных баллонов.

Размеры баллона для этого объёма: диаметр 95 мм и длина 192 ± 3 мм при массе 0,165 кг — масса указана для самой резины без газового клапана.

Как читать код «Баллон гидропневмоаккумулятора S1,5P1»

Порядок кода запасного баллона: серия S, номинальный объём, материал баллона, дефис, материал газового клапана, его размер и тип зарядного клапана.

Размер газового клапана в коде — 22 (M22x1,5), 50 (M50x1,5), 7/8 (7/8″ UNF) или 5/8 (5/8″ UNF); для аккумуляторов объёмом 10–55 л чаще всего встречаются клапаны M22x1,5 и M50x1,5.

Что считать при замене баллона S1,5P1

Условный расчёт зарядки после замены: целевая предзарядка 100 бар, подача азота до 110–115 бар (на 10–15 % выше), выдержка 2 часа и сброс до 100 бар.

Для сравнения: баллон S1,5 весит 0,165 кг, а целый AS1,5 — 6,3 кг (0,165 ÷ 6,3 ≈ 2,6 %).

После замены при минимальном давлении под баллоном должно оставаться около 10 % номинального объёма: для 1,5 л это 0,15 л.

Если в паспорте старого аккумулятора указано давление предзарядки, его повторяют; если данных нет, ориентируются на заводское значение 30 бар или на шильдик.

Баллон и среда: что допустимо

У варианта P баллон из стандартного нитрила, −20…+80 °C; в списке совместимых сред — минеральные масла, HFA, HFB, HFC, вода, водогликоль, дизельное топливо и керосин.

Для HFD-R и гликолевых тормозных жидкостей каталог называет материалы E и B, а не P.

Нестандартную жидкость или температуру называют при заказе: каталог оставляет такие случаи на консультацию.

Что заказать вместе с S1,5P1

Подходящий корпус — AS на 1,5 л, скажем AS1,5P360CG1; тип и материал баллона выбирают по шильдику.

Комплект уплотнений в разделе: B2030-F(для AS0,7 -1,5F); его меняют вместе с баллоном.

Документы на аккумулятор — паспорт EPE на русском и английском языках.

Аналоги и замена

Рядом в ряду — S1,5F-C22V, S1,5P-C22V и S0,7P1.

Баллон другого изготовителя ставить вместо «Баллон гидропневмоаккумулятора S1,5P1» без сверки размеров нельзя: проверяют диаметр, длину, материал и резьбу газового клапана; взаимозаменяемость без документа не заявляем.

Остальные расходные части — в разделе «Баллоны и мембраны, ремкомплекты гидропневмоаккумулятора» (Гидрооборудование EPE).

Чего не делают с S1,5P1

Комбинацию «1,5 л + материал P» каталог не гарантирует для всех размеров — наличие уточняем по заявке.

Срок хранения баллона — не более двух лет в оригинальной упаковке при +10…+40 °C вдали от источников тепла; после этого срока баллон использовать нельзя.

Сварка и доработка корпуса запрещены, замена баллона не требует вмешательства в корпус.

Монтаж и обслуживание

Резиновую шайбу снимают тонким инструментом, затем вынимают газовый клапан, слегка наклонив его; при сборке на горловину баллона надевают корпус клапана и продавливают шайбу.

Давление предзарядки проверяют через 2–3 недели после ремонта, потом через 3 месяца и далее ежегодно; при тяжёлом режиме — раз в 6 месяцев.

Хранение баллона — в оригинальной упаковке, при +10…+40 °C, не дольше двух лет.
