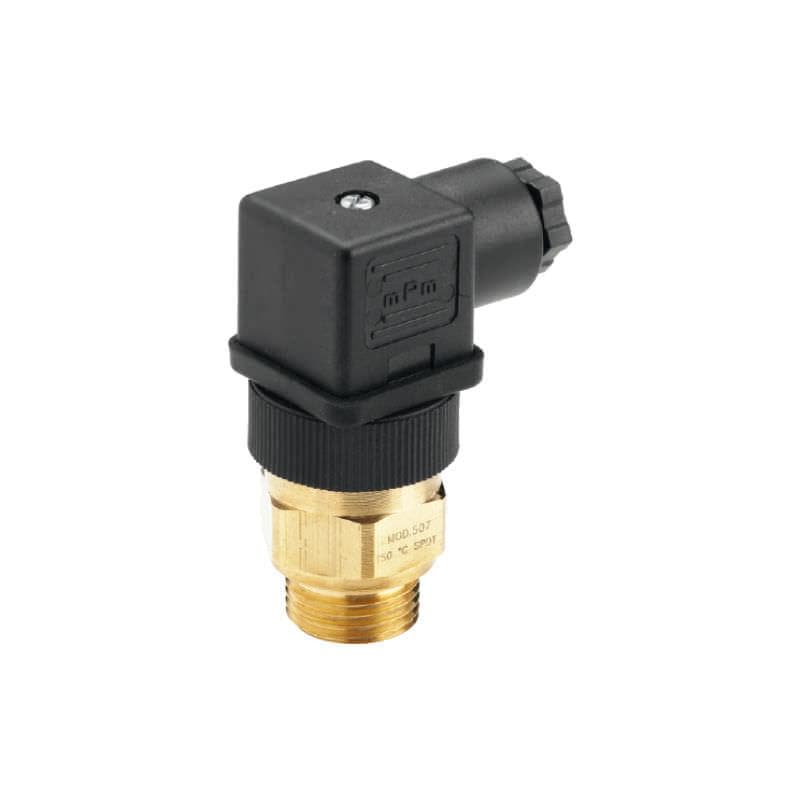

Термостат биметаллический TM45A3

Термостат биметаллический TM45A3 — термостат FOX серии TM4, срабатывающий при 50 °C: контакты — нормально открытый (НО), присоединение M22×1,5. Его задача — отслеживать нагрев рабочей жидкости и подавать сигнал при достижении заданной температуры.

Главное свойство позиции «Термостат биметаллический TM45A3»

Биметаллические термостаты FOX серий TM, TF, TS срабатывают при фиксированной температуре 40–120 °C с шагом 10 °C; максимальное давление — 200 бар, корпус из латуни, по заказу из AISI 316L.

TM и TF имеют один контакт (НО или НЗ), TS — перекидные контакты.

В коде температура записана цифрой: от 4 (40 °C) до 9 (90 °C) и далее 9.0, 9.1, 9.2 (100–120 °C).

Последняя цифра кода — резьба: ½" BSP (1), ⅜" BSP (2) или M22×1,5 (3).

Исполнение TM4 с залитым кабелем получает защиту IP67 — его берут для влажных мест.

Термостат биметаллический TM45A3: основные параметры

Таблица собрана из кода позиции и каталога FOX 2025 года; всё, что каталог не подтверждает, мы не вписывали.

Расшифровка обозначения TM45A3

Обозначение TM45A3 складывается из следующих частей.

• TM4 — биметаллическое реле температуры, один контакт НО или НЗ
• 5 — температура срабатывания 50 °C
• A — контакт нормально открытый (НО)
• 3 — резьба присоединения M22×1,5

Подбор по цифрам: расчёт

Число температурных позиций в ряду с шагом 10 °C: (120 − 40) ÷ 10 + 1 = 9.

Если рабочая температура на 20 °C ниже порога, она равна 50 − 20 = 30 °C; в кельвинах порог — 50 + 273,15 = 323,15 К.

Давление ограничено 200 бар (200 бар ÷ 10 = 20 МПа); пример запаса: 200 − 160 = 40 бар.

Пересчёт резьбы: 22 − 1,5 = 20,5 мм — приблизительный диаметр по впадинам резьбы M22×1,5.

Принадлежности к «Термостат биметаллический TM45A3»

Если нужна не реакция на порог, а значение температуры, берут датчик температуры TT4.

Контроль уровня вместе с температурой даёт датчики уровня FOX с термостатом: поплавок на штанге и встроенный термостат на 40–90 °C.

Весь ряд температур и присоединений — в разделе «Термостат FOX».

Чем заменить «Термостат биметаллический TM45A3»

Ближайшие позиции раздела: TM45A1 (50 °C) и TM45AX1/ IP67 (50 °C). Весь ряд — в разделе «Термостат FOX».

Чего не стоит делать с «Термостат биметаллический TM45A3»

Температура срабатывания не регулируется — для другого порога заказывают другое исполнение.

Для мощных цепей между термостатом и нагрузкой ставят реле.

Неподтверждённые каталогом параметры уточняют у изготовителя, а не выводят из соседних моделей.

Если в коде есть неизвестная часть, исполнение сверяют по паспорту.

Как ставить и обслуживать

Чувствительную часть погружают в поток жидкости: за стенкой воздуха термостат отстаёт от реальной температуры.

После монтажа проверяют срабатывание по контрольному термометру при нагреве.

При приёмке код на шильдике сверяют с кодом в заказе: расхождение в одной букве меняет исполнение.

После монтажа соединения осматривают под давлением на отсутствие подтёков.
