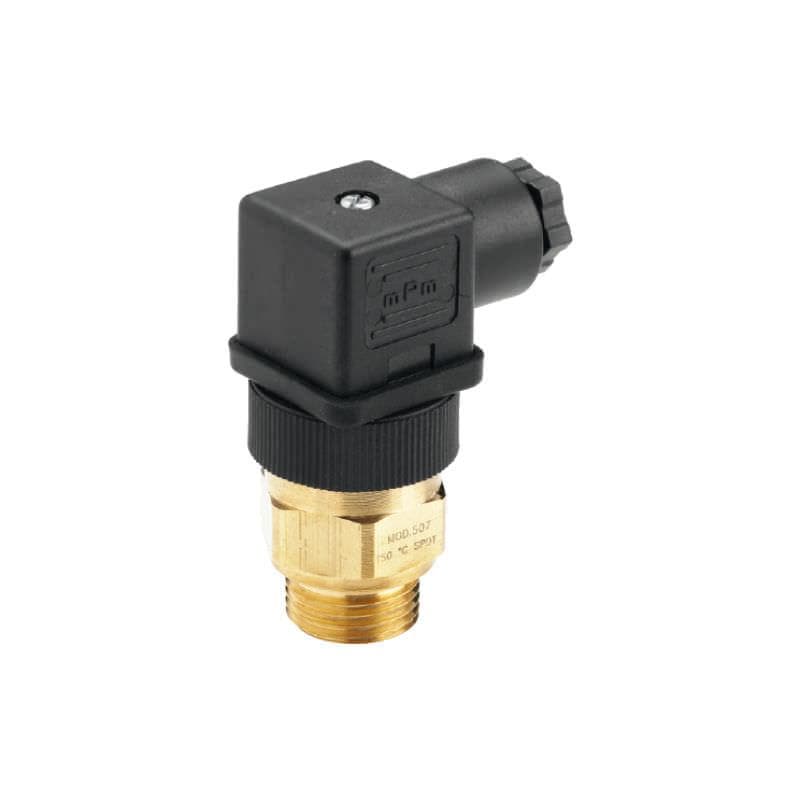

Термостат биметаллический TM46A1
- Температура настройки
- 60 °C
- Тип контакта
- нормально открытый (НО)
- Материал корпуса
- латунь
- Присоединение
- ½" BSP наружная резьба
Термостат биметаллический TM46A1 — биметаллический термостат FOX серии TM: срабатывает при фиксированной температуре 60 °C, контакт НО, присоединение ½" BSP наружная резьба, корпус латунь. Ряд температур биметаллических термостатов FOX — 40, 50, 60, 70, 80, 90, 100, 110 и 120 °C, давление до 200 бар; корпус латунный, по заказу из AISI 316L. Ниже — расшифровка TM46A1, арифметика по температуре и список принадлежностей.
Принцип действия «Термостат биметаллический TM46A1»
Внутри — биметаллический элемент: от нагрева он изгибается и в точке 60 °C переключает контакт. Это фиксированное значение из ряда 40–120 °C, а не регулировка.
Контакт нормально открытый: в исходном состоянии цепь разомкнута, а при достижении температуры замыкается — так как правило включают сигнал или вентилятор.
Данные по карточке «Термостат биметаллический TM46A1»
| Характеристика | Значение |
|---|---|
| Контакт | нормально открытый (НО) |
| Максимальное давление | 200 бар |
| Присоединение | ½" BSP наружная резьба |
| Температура срабатывания | 60 °C (фиксированная) |
| Серия | TM |
| Материал корпуса | латунь |
В таблице собрано то, что можно подтвердить документом FOX или названием карточки.
Что значит каждая часть в «Термостат биметаллический TM46A1»
Название TM46A1 разбираем так:
- TM4 — биметаллический термостат, один контакт
- 6 — температура срабатывания 60 °C
- A — контакт нормально открытый (НО)
- 1 — присоединение ½" BSP наружная резьба
Расчёт: ступень, запас и единицы
Среди ступеней 40–120 °C значение 60 °C стоит на месте 3; в °F — 140 °F (формула 1,8 × 60 + 32).
Максимальное давление 200 бар = 20 МПа (200 ÷ 10): оно относится к месту установки термостата, а не к самой температуре.
Что нужно кроме самой позиции
Рядом в разделе: TM46A2, TM45AX1/ IP67 и TM45C1.
Если нужна регулировка диапазона, смотрите XT51; для непрерывного сигнала по температуре — TT4.
Соседние позиции и замена
Ближайшие позиции раздела: TM46A2 и TM45AX1/ IP67. Остальные позиции собраны в разделе Термостат FOX; он входит в Гидрооборудование FOX.
При замене сверяют температуру, вид контакта (НО/НЗ), резьбу и размер ключа.
Чего не делать при выборе «Термостат биметаллический TM46A1»
Температура 60 °C фиксирована: перенастроить термостат на месте нельзя, а ближайшие ступени: 50 °C и 70 °C.
Максимальное давление 200 бар; для линий выше ставят термостат в бак или отвод.
Допустимый ток контакта и гистерезис в наших таблицах не приведены; значения уточняются по заявке до проектирования цепи.
Как ставить и обслуживать
Затяжку ведут ключом по шестиграннику корпуса; резьбовое соединение герметизируют подходящим уплотнением, подобранным по среде.
Термостат устанавливают так, чтобы чувствительная часть омывалась средой; после монтажа температуру срабатывания проверяют по контрольному термометру.
