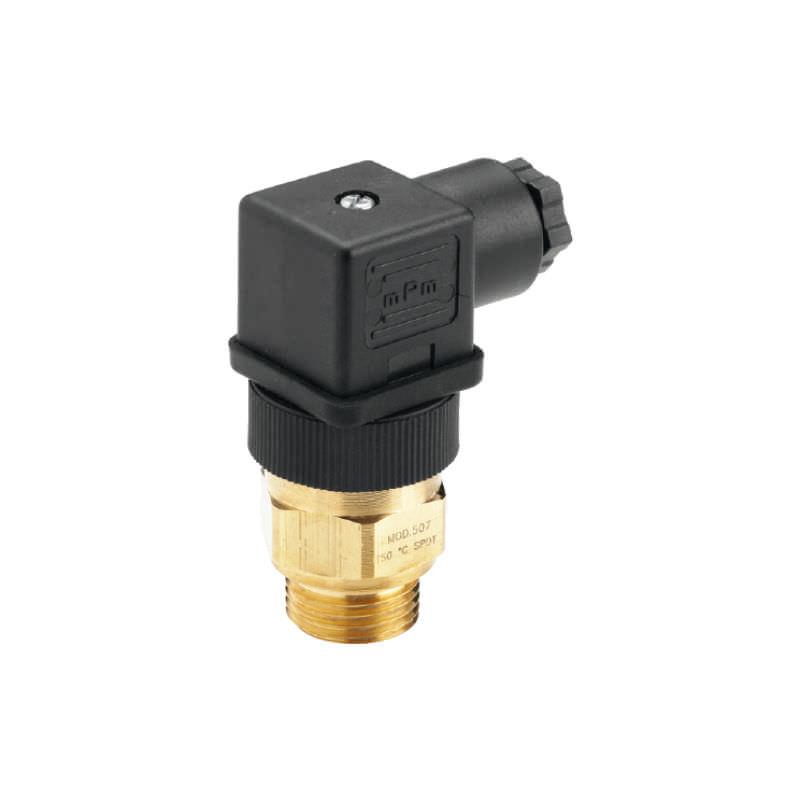

Термостат биметаллический TM45AX1/ IP67
- Температура настройки
- 50 °C
- Тип контакта
- нормально открытый (НО)
- Материал корпуса
- AISI 316L
- Присоединение
- ½" BSP наружная резьба
Термостат биметаллический TM45AX1/ IP67 — биметаллический термостат FOX серии TM: срабатывает при фиксированной температуре 50 °C, контакт НО, присоединение ½" BSP наружная резьба, корпус AISI 316L. Ряд температур биметаллических термостатов FOX — 40, 50, 60, 70, 80, 90, 100, 110 и 120 °C, давление до 200 бар; корпус латунный, по заказу из AISI 316L. Дальше — таблица, разбор TM45AX1/ IP67 и подбор по температуре 50 °C.
Принцип действия «Термостат биметаллический TM45AX1/ IP67»
Биметаллическая пластина изгибается при нагреве и при 50 °C переключает контакт. Температура задана при изготовлении, поэтому на месте её не регулируют: нужную ступень выбирают при заказе.
Контакт нормально открытый: в исходном состоянии цепь разомкнута, а при достижении температуры замыкается — так обычно включают сигнал или вентилятор.
Технические данные: Термостат биметаллический TM45AX1/ IP67
| Параметр | Значение |
|---|---|
| Контакт | нормально открытый (НО) |
| Температура срабатывания | 50 °C (фиксированная) |
| Материал корпуса | AISI 316L |
| Максимальное давление | 200 бар |
| Серия | TM |
| Исполнение | залитый кабель, защита IP67 |
| Присоединение | ½" BSP наружная резьба |
Таблица содержит лишь подтверждённые сведения карточки и каталога.
Что значит каждая часть в «Термостат биметаллический TM45AX1/ IP67»
Читаем TM45AX1/ IP67 слева направо: «TM4» — биметаллический термостат, один контакт; «5» — температура срабатывания 50 °C; «A» — контакт нормально открытый (НО); «X» — корпус из AISI 316L; «1» — присоединение ½" BSP наружная резьба; «IP67» — исполнение с залитым кабелем, защита IP67.
Арифметика для температуры
Допустим, предельная температура масла — 45 °C; тогда 50 °C — ближайшая ступень сверху, запас 5 °C. Для сравнения: разница с верхней ступенью ряда 120 °C составляет 70 °C.
Шаг между ступенями — 10 °C; для 50 °C ближайшие ступени: 40 °C и 60 °C.
Что нужно кроме самой позиции
Кабель, зажимы и реле/контактор, которым управляет контакт, заказывают отдельно: в таблицах каталога они не оговорены.
Если нужна регулировка диапазона, смотрите XT51; для непрерывного сигнала по температуре — TT4.
Чем отличаются ближайшие позиции
Если «Термостат биметаллический TM45AX1/ IP67» не подойдёт, смотрите TM45C1 и TM45A2. Весь ряд — в разделе Термостат FOX, общий раздел — Гидрооборудование FOX.
Замена на изделие другой марки допустима, если совпадают температура срабатывания, контакт, резьба и допустимый ток; одной температуры недостаточно.
Подбор и ограничения
Максимальное давление 200 бар; для линий выше ставят термостат в бак или отвод.
Корпус из AISI 316L (X в коде) рассчитан на агрессивные среды.
Исполнение IP67 предполагает залитый кабель: заменить кабель в нём нельзя, длину и сечение указывают при заказе.
Установка и порядок работ
Затяжку ведут ключом по шестиграннику корпуса; резьбовое соединение герметизируют подходящим уплотнением, подобранным по среде.
Термостат устанавливают так, чтобы чувствительная часть омывалась средой; после монтажа температуру срабатывания контролируют по контрольному термометру.
