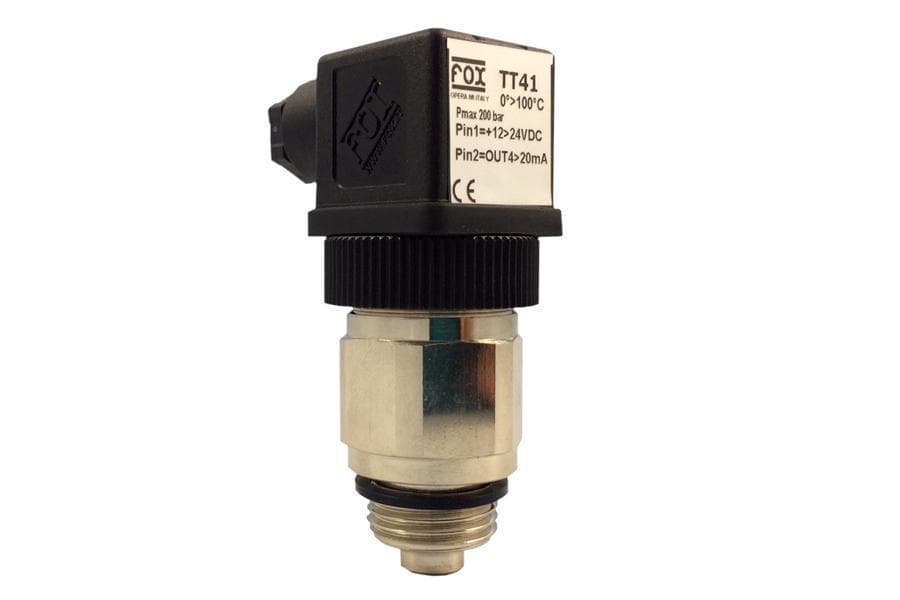

Датчик температуры TT4 * 1

Датчик температуры TT4 * 1 — это датчик температуры FOX серии TT4; шкала 0–100 °C, сигнал 4–20 мА, резьба ½" BSP, наружная резьба. Типовая задача — следить за температурой рабочей жидкости и передавать значение в шкаф управления при давлении до 200 бар.

Принцип: от температуры к сигналу 4–20 мА

Сигнал линеен: нижняя граница шкалы — 0 °C, верхняя — 100 °C; ширина токового сигнала 16 мА.

Термостат срабатывает при фиксированной температуре, а TT4 просто передаёт температуру, порог выставляют в контроллере.

Выход бывает токовым и по напряжению, поэтому тип входа контроллера определяют до заказа.

Технические характеристики: Датчик температуры TT4 * 1

Таблица собрана из кода позиции и каталога FOX 2025 года; всё неподтверждённое мы не вписывали.

Код TT4 * 1 по частям

Код раскладывается так: TT4 — датчик температуры 0–100 °C, давление до 200 бар; 1 — присоединительная резьба ½" BSP, наружная резьба.

Звёздочка в названии позиции на сайте стоит на месте индекса материала; по каталогу исполнение TT4X имеет части из AISI 316/316L, а обычное — стандартное.

Цифра после TT4 — резьба: 1 — ½" BSP наружная, 2 — ⅜" BSP, 3 — M22×1,5.

Расчёт сигнала и запаса

Масштаб считается так: 100 ÷ 16 = 6,25 °C на каждый миллиампер. 4 мА — это 0 °C, 20 мА — 100 °C.

Для проверки схемы пригодятся две точки: (12 − 4) ÷ 16 × 100 = 50 °C при токе 12 мА; (8 − 4) ÷ 16 × 100 = 25 °C при токе 8 мА.

Для входа по напряжению токовый сигнал пропускают через резистор 250 Ом: 4 мА × 250 Ом = 1 В и 20 мА × 250 Ом = 5 В.

Пример: 200 − 160 = 40 бар — запас до предельного давления при давлении в линии 160 бар (условный пример).

Что заказать вместе

Рядом с датчиком в линию ставят термостат FOX на фиксированную температуру: датчик показывает температуру, термостат отключает по порогу.

Для контроля уровня и температуры в баке есть поплавковое реле LG1 со встроенным биметаллическим термостатом на 40–90 °C.

Аналоги и замена

Если нужен соседний вариант, посмотрите TT4 * 1.3 (½" BSP; выход 0–10 В) и TR54.2. Остальные позиции — в разделе «Датчик температуры FOX».

Подходит только датчик с тем же выходом (4–20 мА) и той же резьбой (½" BSP, наружная резьба).

Чего не стоит делать с «Датчик температуры TT4 * 1»

Выше 100 °C шкала датчика заканчивается, поэтому для горячих сред его не применяют.

Давление среды не должно превышать 200 бар даже кратковременно.

Датчик не заменяет термостат защиты: аварийное отключение лучше дублировать независимой цепью.

Как ставить и проверять

Датчик затягивают ключом по шестограннику, а не за корпус электроники; усилие на разъём недопустимо.

Проверка — по контрольному термометру: при холодной и при рабочей температуре показания должны совпасть.

Для токовой петли сигнал ниже 4 мА трактуют как обрыв линии.
