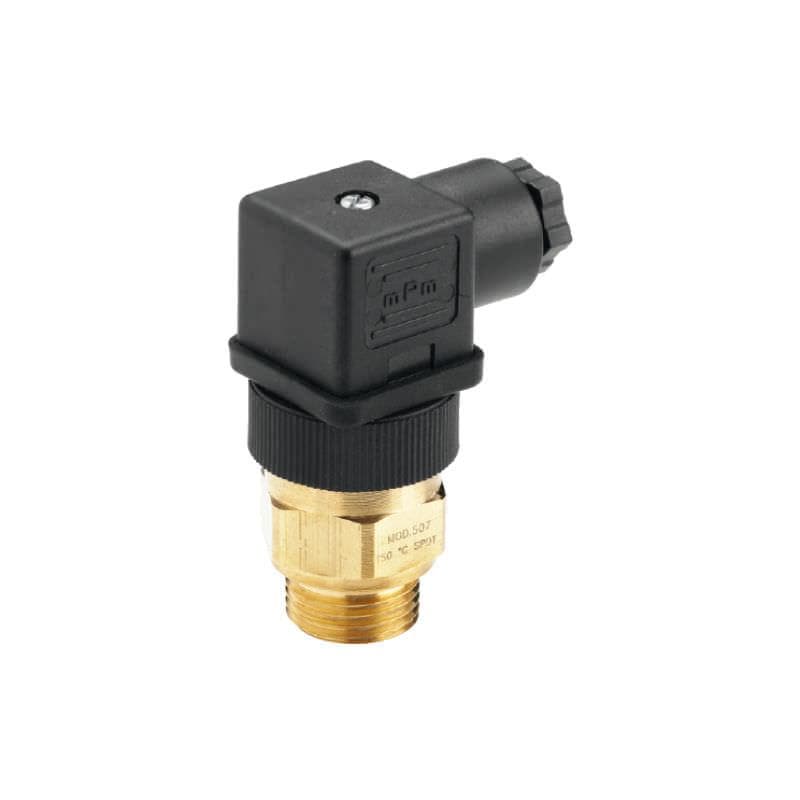

Термостат биметаллический TM68A1

Термостат биметаллический TM68A1 относится к термостатам FOX серии TM: температура срабатывания 80 °C, контакт НО, резьба ½" BSP наружная резьба. Биметаллические термостаты FOX серий TM, TF и TS срабатывают при фиксированной температуре от 40 до 120 °C с шагом 10 °C; максимальное давление — 200 бар. Ниже — расшифровка TM68A1, арифметика по температуре и список принадлежностей.

Как работает «Термостат биметаллический TM68A1»

Биметаллическая пластина изгибается при нагреве и при 80 °C переключает контакт. Температура задана при изготовлении, поэтому на месте её не регулируют: нужную ступень выбирают при заказе.

НО означает, что в исходном состоянии цепь разомкнута и замыкается, когда температура достигает заданной; для сигнала о перегреве это удобно.

Данные по карточке «Термостат биметаллический TM68A1»

Таблица содержит только подтверждённые данные карточки и каталога.

Расшифровка обозначения TM68A1

Название TM68A1 разбираем так:

• TM6 — биметаллический термостат ряда TM6; чем он отличается от ряда TM4, в таблицах каталога не расписано
• 8 — температура срабатывания 80 °C
• A — контакт нормально открытый (НО)
• 1 — присоединение ½" BSP наружная резьба

Расчёт: ступень, запас и единицы

Среди ступеней 40–120 °C значение 80 °C стоит на месте 5; в °F — 176 °F (формула 1,8 × 80 + 32).

Допустим, предельная температура масла — 75 °C; тогда 80 °C — ближайшая ступень сверху, запас 5 °C. Для сравнения: разница с верхней ступенью ряда 120 °C составляет 40 °C.

Что заказать вместе с «Термостат биметаллический TM68A1»

Кабель, зажимы и реле/контактор, которым управляет контакт, заказывают отдельно: в таблицах каталога они не оговорены.

Для плавной регулировки вместо фиксированной температуры есть электронные термостаты, например XT51/M4; для измерения температуры — TT4.

Соседние позиции и замена

Рядом лежат: TM66A3 и TM65A3. Весь ряд — в разделе Термостат FOX, общий раздел — Гидрооборудование FOX.

При замене сверяют температуру, вид контакта (НО/НЗ), резьбу и размер ключа.

Подбор и ограничения

Максимальное давление 200 бар; для линий выше устанавливают термостат в бак или отвод.

Корпус из латуни подходит для минеральных масел и воды; для агрессивных сред нужен вариант из AISI 316L (в коде есть X).

Допустимый ток контакта и гистерезис в наших таблицах не приведены; значения уточняются по заявке до проектирования цепи.

Монтаж и обслуживание

Затяжку ведут ключом по шестиграннику корпуса; резьбовое соединение герметизируют подходящим уплотнением, подобранным по среде.

Термостат устанавливают так, чтобы чувствительная часть омывалась средой; после монтажа температуру срабатывания проверяют по контрольному термометру.

Что чаще всего спрашивают

Какой контакт у «Термостат биметаллический TM68A1»?

Нормально открытый (но). Подробнее — в разделе расшифровки.

Чем «Термостат биметаллический TM68A1» отличается от соседних позиций?

Ближайшие позиции — TM66A3 и TM65A3; различаются кодом и размером, остальное смотрите в таблице и расшифровке.

До какого давления можно ставить «Термостат биметаллический TM68A1»?

До 200 бар по каталогу FOX для TM, TF и TS.

Чтобы подтвердить «Термостат биметаллический TM68A1», сообщите температуру, контакт, резьбу и давление в месте установки; фото старого термостата ускорит подбор. Условия, цена и срок — по запросу; поставляем в регионы России и страны СНГ.
