Термостат биметаллический TM49A1

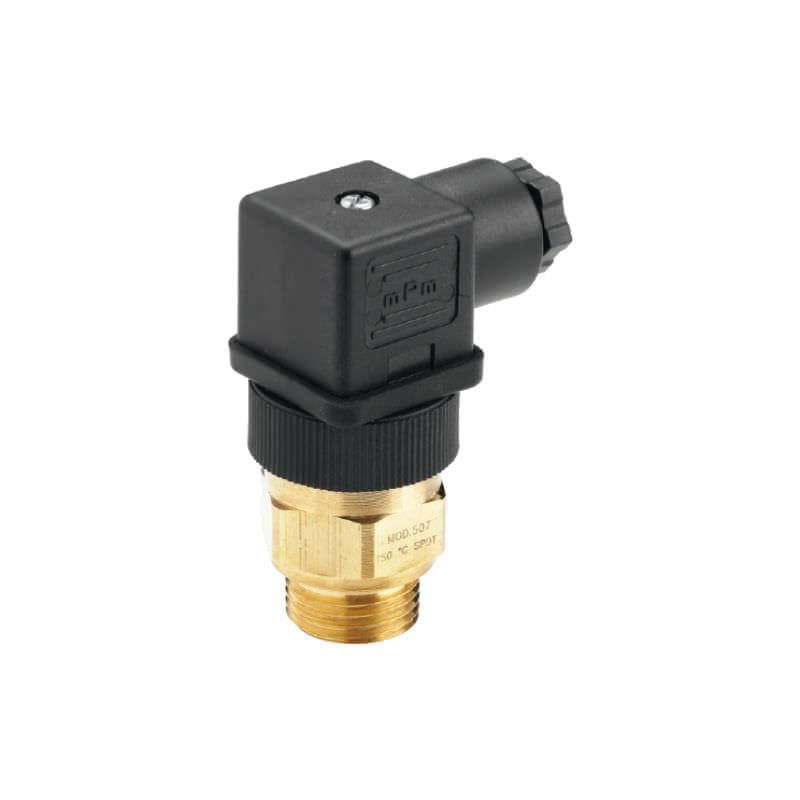

Термостат биметаллический TM49A1 — биметаллический термостат FOX серии TM: срабатывает при фиксированной температуре 90 °C, контакт НО, присоединение ½" BSP наружная резьба, корпус латунь. Ряд температур биметаллических термостатов FOX — 40, 50, 60, 70, 80, 90, 100, 110 и 120 °C, давление до 200 бар; корпус латунный, по заказу из AISI 316L. Дальше — таблица, разбор TM49A1 и подбор по температуре 90 °C.

Как работает «Термостат биметаллический TM49A1»

Биметаллическая пластина изгибается при нагреве и при 90 °C переключает контакт. Температура задана при изготовлении, поэтому на месте её не регулируют: нужную ступень выбирают при заказе.

Контакт нормально открытый: в исходном состоянии цепь разомкнута, а при достижении температуры замыкается — так обычно включают сигнал или вентилятор.

Данные по карточке «Термостат биметаллический TM49A1»

Таблица содержит лишь подтверждённые сведения карточки и каталога.

Расшифровка обозначения TM49A1

Читаем TM49A1 слева направо: «TM4» — биметаллический термостат, один контакт; «9» — температура срабатывания 90 °C; «A» — контакт нормально открытый (НО); «1» — присоединение ½" BSP наружная резьба.

Подбор «Термостат биметаллический TM49A1» по температуре

90 °C — 6-я ступень из девяти в ряду 40–120 °C: (90 − 40) ÷ 10 + 1 = 6. В градусах Фаренгейта это 90 × 1,8 + 32 = 194 °F — удобно, если в паспорте оборудования температура дана в °F.

Условный пример подбора: если масло по режиму не должно превышать 85 °C, ступень 90 °C даёт запас 5 °C (90 − 85). До верхней ступени ряда (120 °C) остаётся 30 °C, от нижней (40 °C) — 50 °C.

Комплектность и сопутствующие позиции

Для заказа удобно приложить схему подключения: контакт НО в сочетании с контактором или реле, которое включается при 90 °C; ответная часть и кабель в позицию не входят.

Рядом в разделе: TM49.0C1, TM49C2 и TM48A2.

Соседние позиции и замена

Рядом лежат: TM49C2 и TM48A2. Весь ряд — в разделе Термостат FOX, общий раздел — Гидрооборудование FOX.

Замена на изделие другой марки допустима, если совпадают температура срабатывания, контакт, резьба и допустимый ток; одной температуры недостаточно.

Ограничения применения

Температура 90 °C фиксирована: перенастроить термостат на месте нельзя, а ближайшие ступени: 80 °C и 100 °C.

Максимальное давление 200 бар; для линий выше устанавливают термостат в бак или отвод.

Допустимый ток контакта и гистерезис в наших таблицах не приведены; значения уточняются по заявке до проектирования цепи.

Установка и порядок работ

Затяжку ведут ключом по шестиграннику корпуса; резьбовое соединение герметизируют подходящим уплотнением, подобранным по среде.

Термостат устанавливают так, чтобы чувствительная часть омывалась средой; после монтажа температуру срабатывания контролируют по контрольному термометру.

Что чаще всего спрашивают

Какой контакт у «Термостат биметаллический TM49A1»?

Нормально открытый (но). Подробнее — в разделе расшифровки.

До какого давления можно ставить «Термостат биметаллический TM49A1»?

До 200 бар по каталогу FOX для TM, TF и TS.

Можно ли перенастроить «Термостат биметаллический TM49A1» на другую температуру?

Нет: температура 90 °C зафиксирована при изготовлении; для другой берут термостат с другой ступенью ряда 40–120 °C.

Для заказа «Термостат биметаллический TM49A1» пришлите температуру срабатывания, вид контакта (НО, НЗ или перекидной), резьбу, материал корпуса и количество — сверим код. Отгрузка по России и в страны СНГ.
