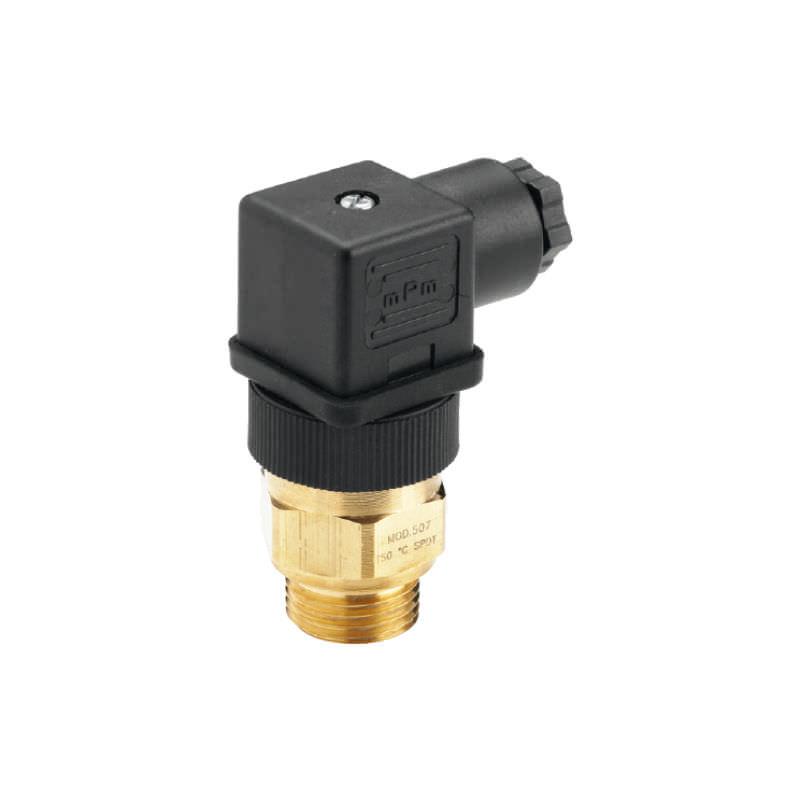

Термостат биметаллический TM45A2
- Температура настройки
- 50 °C
- Тип контакта
- нормально открытый (НО)
- Материал корпуса
- латунь
- Присоединение
- ⅜" BSP
Термостат биметаллический TM45A2 — биметаллический термостат FOX серии TM: срабатывает при фиксированной температуре 50 °C, контакт НО, присоединение ⅜" BSP, корпус латунь. Ряд температур биметаллических термостатов FOX — 40, 50, 60, 70, 80, 90, 100, 110 и 120 °C, давление до 200 бар; корпус латунный, по заказу из AISI 316L. Ниже — расшифровка TM45A2, арифметика по температуре и список принадлежностей.
Принцип действия «Термостат биметаллический TM45A2»
Биметаллическая пластина изгибается при нагреве и при 50 °C переключает контакт. Температура задана при изготовлении, поэтому на месте её не регулируют: нужную ступень выбирают при заказе.
НО означает, что в исходном состоянии цепь разомкнута и замыкается, когда температура достигает заданной; для сигнала о перегреве это удобно.
Данные по карточке «Термостат биметаллический TM45A2»
| Параметр | Значение |
|---|---|
| Присоединение | ⅜" BSP |
| Серия | TM |
| Контакт | нормально открытый (НО) |
| Максимальное давление | 200 бар |
| Температура срабатывания | 50 °C (фиксированная) |
| Материал корпуса | латунь |
Таблица содержит лишь подтверждённые сведения карточки и каталога.
Как читать название TM45A2
Обозначение TM45A2 состоит из следующих частей:
- TM4 — биметаллический термостат, один контакт
- 5 — температура срабатывания 50 °C
- A — контакт нормально открытый (НО)
- 2 — присоединение ⅜" BSP
Расчёт: ступень, запас и единицы
Условный пример подбора: если масло по режиму не должно превышать 45 °C, ступень 50 °C даёт запас 5 °C (50 − 45). До верхней ступени ряда (120 °C) остаётся 70 °C, от нижней (40 °C) — 10 °C.
Давление до 200 бар соответствует 20 МПа; для линий с более высоким давлением термостат ставят в бак или в отвод, а не в напорную магистраль.
Комплектность и сопутствующие позиции
Рядом в разделе: TM45A1 и TM44A2.
Для плавной регулировки вместо фиксированной температуры есть электронные термостаты, к примеру XT51/M4; для измерения температуры — TT4.
Чем отличаются ближайшие позиции
Ближайшие позиции раздела: TM45A1, TM44A2 и TM45A3. Остальные позиции собраны в разделе Термостат FOX; он входит в Гидрооборудование FOX.
При замене сверяют температуру, вид контакта (НО/НЗ), резьбу и размер ключа.
Чего не делать при выборе «Термостат биметаллический TM45A2»
Температура 50 °C фиксирована: перенастроить термостат на месте нельзя, а ближайшие ступени: 40 °C и 60 °C.
Максимальное давление 200 бар; для линий выше ставят термостат в бак или отвод.
Допустимый ток контакта и гистерезис в наших таблицах не приведены; значения уточняются по заявке до проектирования цепи.
Как ставить и обслуживать
Затяжку ведут ключом по шестиграннику корпуса; резьбовое соединение герметизируют подходящим уплотнением, подобранным по среде.
Термостат устанавливают так, чтобы чувствительная часть омывалась средой; после монтажа температуру срабатывания проверяют по контрольному термометру.
