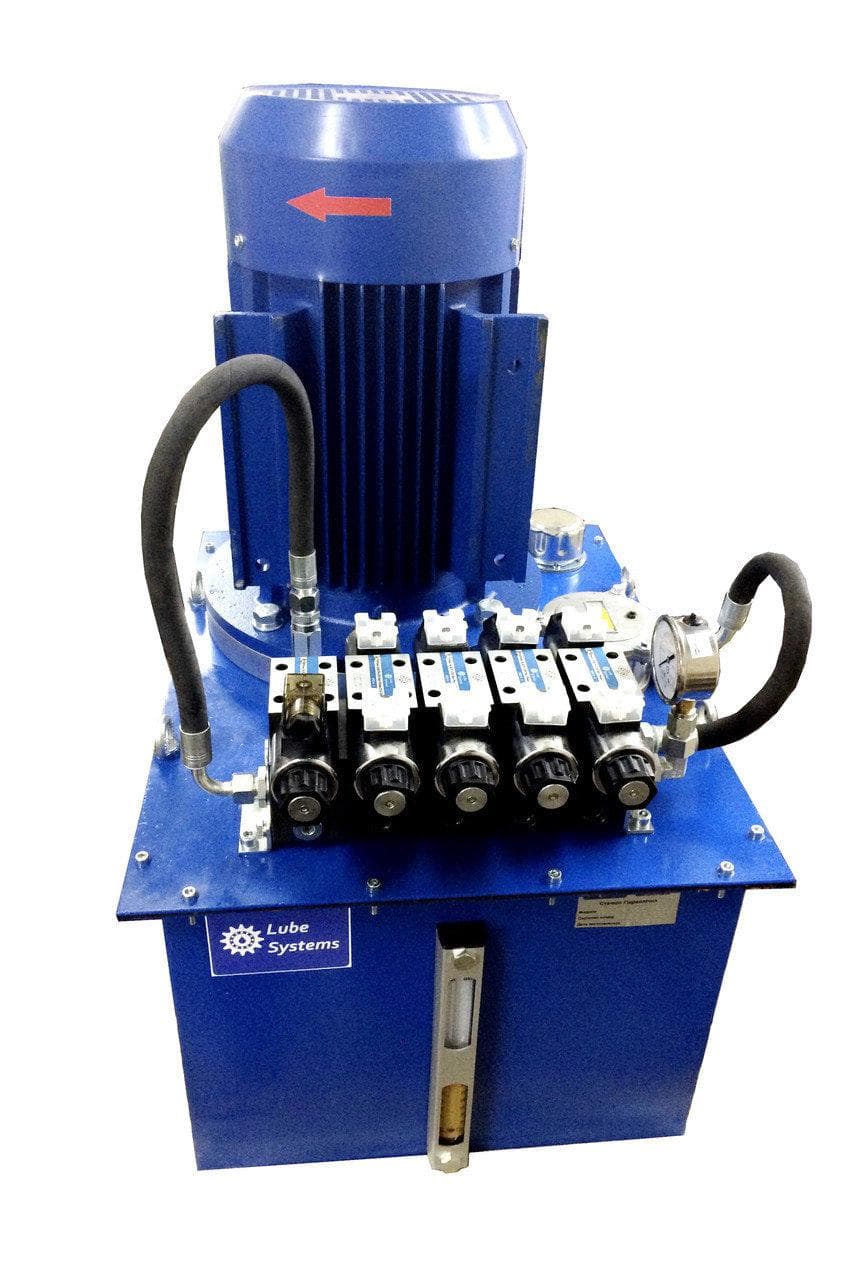

Станция гидропривода С65-ПФКО
- Тип
- Гидрооборудование
Позиция Станция гидропривода С65-ПФКО относится к изделиям ГСКТБ ГА — это станция гидропривода, раздел «Станции гидропривода С». В перечне изготовителя для неё указаны: бак 1000 л, подача насоса 200 л/мин, давление 30 МПа. Назначение по листу изготовителя: для обеспечения функционирования прессов по производству различных формовочных изделий, усилием до 2000 тс и обеспечивающая все ступени прессования, в том числе, ускоренный подвод пуансона, прессование, выдержку, обратный ход пуансона.
Для чего предназначена «Станция гидропривода С65-ПФКО»
Тот же перечень сокращённо называет применение: производство формовочных изделий.
Характеристики: Станция гидропривода С65-ПФКО
| Характеристика | Величина |
|---|---|
| Изделие | станция гидропривода |
| Подача насоса | 200 л/мин |
| Вязкость рабочей жидкости | 20…213 мм²/с |
| Давление по перечню | 30 МПа |
| Масса без масла | 2200 кг |
| Раздел | Станции гидропривода С |
| Номинальная вместимость бака | 1000 л |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Масса 2200 кг указана без рабочей жидкости, поэтому при расчёте фундамента или рамы добавляйте вес масла.
Арифметика по паспортным числам: Станция гидропривода С65-ПФКО
Грубая оценка гидравлической мощности — давление × подача ÷ 60. Для «С65-ПФКО»: 30 МПа × 200 л/мин ÷ 60 ≈ 100 кВт. Объём бака относится к подаче так: 1000 л ÷ 200 л/мин ≈ 5 мин. Малое время оборота бака ухудшает остывание масла и отстой загрязнений. В кубометрах в час подача выглядит так: 200 л/мин × 60 ÷ 1000 = 12 м³/ч. Масса относится к объёму бака как 2200 кг ÷ 1000 л ≈ 2,2 кг/л.
Для наглядности возьмём цилиндр с поршнем 100 мм (площадь 78,54 см²). Скорость при подаче 200 л/мин — 200 ÷ (6 × 78,54) ≈ 0,42 м/с, усилие при давлении 30 МПа — 30 МПа × 78,54 см² ÷ 10 ≈ 235,6 кН. Это учебная арифметика, а не паспортные данные станции: цилиндр и нагрузку определяет ваша машина.
Сравнение «Станция гидропривода С65-ПФКО» с ближайшими станциями
Диапазоны серии по общему листу — бак 10…2500 л, подача 5…400 л/мин, масса 40…3800 кг. Здесь: бак 1000 л лежит на отметке (1000 − 10) ÷ (2500 − 10) × 100 ≈ 40 % шкалы 10…2500 л; подача 200 л/мин — на отметке (200 − 5) ÷ (400 − 5) × 100 ≈ 49 % шкалы 5…400 л/мин; масса 2200 кг — на отметке (2200 − 40) ÷ (3800 − 40) × 100 ≈ 57 % шкалы 40…3800 кг. Если нужна станция похожего класса, посмотрите Станция гидропривода С26-К25.038 (бак 2500 л, подача 200 л/мин, давление 25,5 МПа); Станция гидропривода С164-ПХЛ (бак 1000 л, подача 200 л/мин, давление 7,5 МПа); Станция гидропривода С163–ПХЛ (бак 1000 л, подача 150 л/мин, давление 16 МПа).
Обозначение «Станция гидропривода С65-ПФКО»: что известно
Обозначение «С65-ПФКО» состоит из заводского номера разработки и буквенной части.
Как выбрать и чего не делать: Станция гидропривода С65-ПФКО
Проверяйте не название, а четыре числа: бак, подачу, давление и напряжение питания. Если хотя бы одно не совпало с вашей схемой, это другая станция. Менять давление настройки предохранительного клапана выше паспортного значения нельзя, так как оборудование и трубопроводы рассчитаны на это давление.
