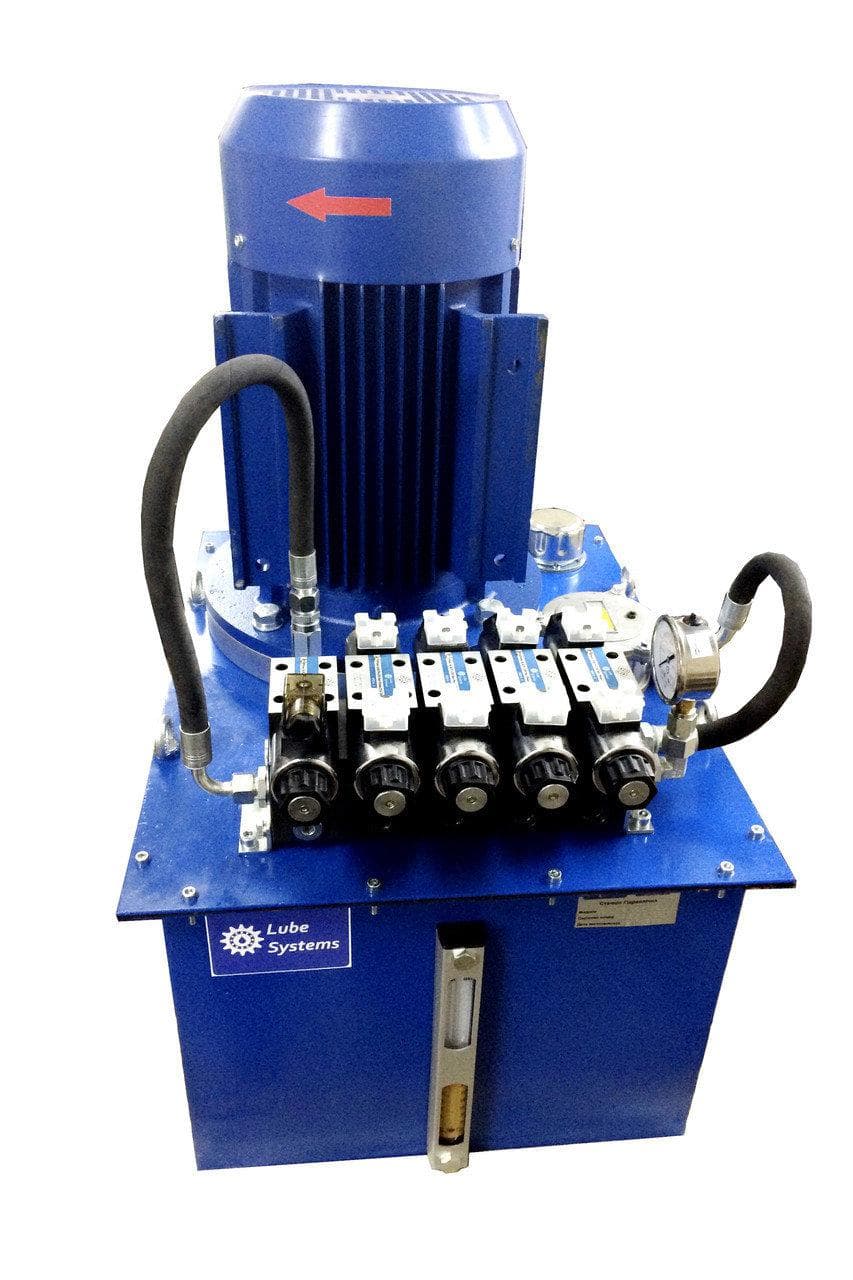

Станция гидропривода С63-ДЛШ
- Тип
- Гидрооборудование
Позиция Станция гидропривода С63-ДЛШ относится к изделиям ГСКТБ ГА — это станция гидропривода, раздел «Станции гидропривода С». В перечне изготовителя для неё указаны: бак 63 л, подача насоса 14,4 л/мин, давление 8 МПа. Назначение по листу изготовителя: для подачи рабочей жидкости в гидроцилиндры платформы подъема и опускания древесностружечных плит.
Назначение: Станция гидропривода С63-ДЛШ
Тот же перечень сокращённо называет применение: управление платформой подъёма и опускания древесностружечных плит.
Характеристики: Станция гидропривода С63-ДЛШ
| Показатель | Данные |
|---|---|
| Изделие | станция гидропривода |
| Вес без жидкости | 264 кг |
| Подача насоса | 14,4 л/мин |
| Давление по перечню | 8 МПа |
| Диапазон настройки расхода | 0,1…17 л/мин (регулятор расхода) |
| Вязкость рабочей жидкости | 25…160 мм²/с |
| Мощность приводного электродвигателя | 3 кВт |
| Раздел | Станции гидропривода С |
| Номинальная вместимость бака | 63 л |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Вес станции — 264 кг без масла; заправленная станция тяжелее на вес жидкости в баке.
Арифметика по паспортным числам: Станция гидропривода С63-ДЛШ
Верхняя оценка мощности на выходе насоса для «С63-ДЛШ»: 8 МПа × 14,4 л/мин ÷ 60 ≈ 1,9 кВт. Это расчёт на случай, когда давление и подача одновременно максимальны. Мощность двигателя в листе — 3 кВт: сравнение с оценкой выше даёт только порядок величины, настройку подтверждает паспорт. Объём бака относится к подаче так: 63 л ÷ 14,4 л/мин ≈ 4,4 мин. Малое время оборота бака ухудшает остывание масла и отстой загрязнений. Масса на литр бака: 264 кг ÷ 63 л ≈ 4,19 кг/л.
Условный пример с цилиндром: поршень 100 мм имеет площадь 78,54 см². При подаче 14,4 л/мин скорость штока — 14,4 ÷ (6 × 78,54) ≈ 31 мм/с; усилие на штоке при давлении 8 МПа — 8 МПа × 78,54 см² ÷ 10 ≈ 62,8 кН. Так считают порядок величин; реальный цилиндр и нагрузку задаёт ваша машина, а не станция.
Сравнение «Станция гидропривода С63-ДЛШ» с ближайшими станциями
Общий лист серии станций даёт диапазоны: бак от 10 до 2500 л, подача от 5 до 400 л/мин, масса от 40 до 3800 кг. Для «С63-ДЛШ»: бак 63 л лежит на отметке (63 − 10) ÷ (2500 − 10) × 100 ≈ 2 % шкалы 10…2500 л; подача 14,4 л/мин — на отметке (14,4 − 5) ÷ (400 − 5) × 100 ≈ 2 % шкалы 5…400 л/мин; масса 264 кг — на отметке (264 − 40) ÷ (3800 − 40) × 100 ≈ 6 % шкалы 40…3800 кг. Если нужна станция похожего класса, посмотрите Станция гидропривода C117-BU.1.GSKTB (бак 120 л, подача 15,5 л/мин, давление 16 МПа); Станция гидропривода С157-КК.GSKTB (бак 160 л, подача 15,5 л/мин, давление 16 МПа); Станция гидропривода С113-ЛПМП (бак 160 л, подача 14,7 и 18,7 л/мин, давление 10 МПа).
Обозначение «Станция гидропривода С63-ДЛШ»: что известно
Обозначение «С63-ДЛШ» состоит из заводского номера разработки и буквенной части.
Подбор и ограничения для «Станция гидропривода С63-ДЛШ»
Проверяйте не название, а четыре числа: бак, подачу, давление и напряжение питания. Расхождение по любому из четырёх чисел означает, что станция не та. Станцию нельзя «подогнать» на месте: изменение давления настройки или замена насоса меняет гидросхему, поэтому вносите их только по паспорту и согласованию с изготовителем.
