Гидроприводы и гидростанции
7 разделов
Гидроприводы и гидростанции — раздел готовых источников гидравлической энергии: насосных агрегатов, насосных установок, станций гидропривода и гидросистем в сборе. ГСКТБ ГА проектирует и изготавливает гидростанции мелкими сериями и единичными изделиями под требования заказчика, поэтому почти каждая станция раздела сделана под конкретную машину.
По листам каталога гидроаппаратура бюро предназначена для приводов станков, прессов, литейных и литьевых машин и мобильной техники — гидроприводы и гидростанции работают в тех же отраслях.
Что входит в раздел «Гидроприводы и гидростанции»
| Подраздел | Что это |
|---|---|
| Агрегаты насосные АН | насос с электродвигателем на общей раме |
| Установки насосные С | насосные установки серии С |
| Установки насосные Г | насосные установки серии Г |

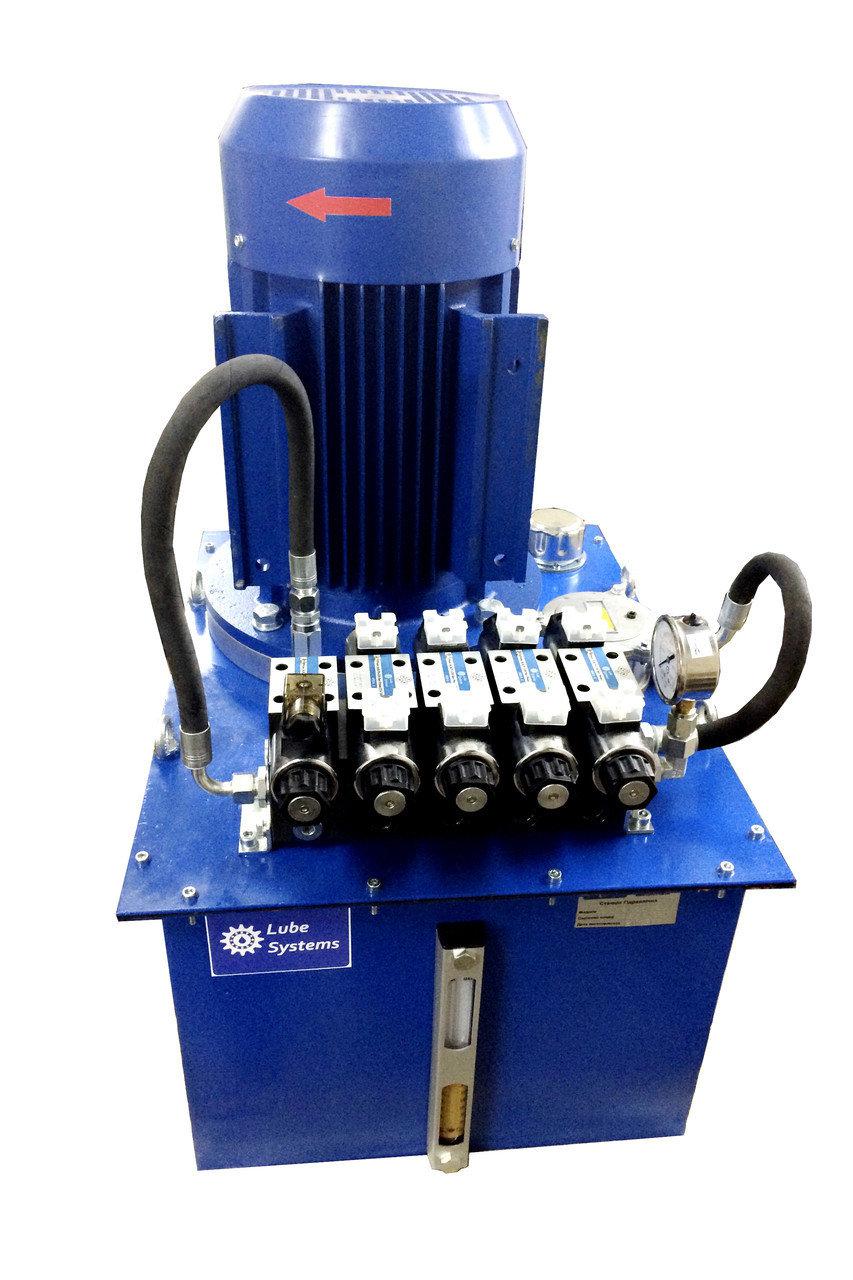

| Станции гидропривода С | станции под конкретные машины, самый большой подраздел |
| Гидростанции Г | гидростанции серии Г |
| Гидросистемы | системы в сборе, например ГИС-1 и ГСПР-1 |
| Установка для приготовления эмульсии С14-УПЭ1.000.00.000 | установка для эмульсии, назначение — по названию |
Технические характеристики: из чего собирают станции
| Узел станции | Аппараты бюро и паспортные данные |
|---|---|
| Насос | НАП 140-20: рабочий объём 140 см³, 20 МПа, ручное или электрогидравлическое управление подачей |
| Защита по давлению | МКПВ Ду 16/25/32 до 32 МПа; пропорциональные МКПВП с регулированием до 2,0–35 МПа |
| Скорость механизмов | дроссели ДВП Ду 16/25/32, регулятор расхода РРГД10.32 (0,25–30 л/мин) |
| Направление потока | распределители РГС, РПГ, РПГП Ду 10–32 и секционные РАМ |
| Очистка | напорные фильтры ФГИ на 32 МПа |
Как выбрать гидроприводы и гидростанции
Обозначения станций С… и Г… (например, С47-Г48 или С61-1С160) и гидросистем ГИС-1, ГСПР-1 в найденных каталогах не расшифрованы: по именам это заводские номера под конкретную машину. Поэтому гидроприводы и гидростанции для замены подбирают по полному обозначению с таблички и гидросхеме, а для новой машины — по техническому заданию: рабочее давление и подача, число и тип исполнительных механизмов, цикл работы, напряжение двигателя и управления, климатическое исполнение. По этим данным бюро подбирает насос, клапаны и распределители из собственного ряда.
Установка и эксплуатация: гидроприводы и гидростанции
Климатическое исполнение указывают по ГОСТ 15150: УХЛ — для районов с умеренным и холодным климатом, О — для тропического, дальше категория размещения. При замене станции «один в один» сверяют насос, настройку предохранительного клапана, схему распределителей и присоединения к машине. Установка С14-УПЭ1 и гидросистемы без опубликованной документации поставляются с данными из паспорта изделия — их подтверждаем по заявке.
