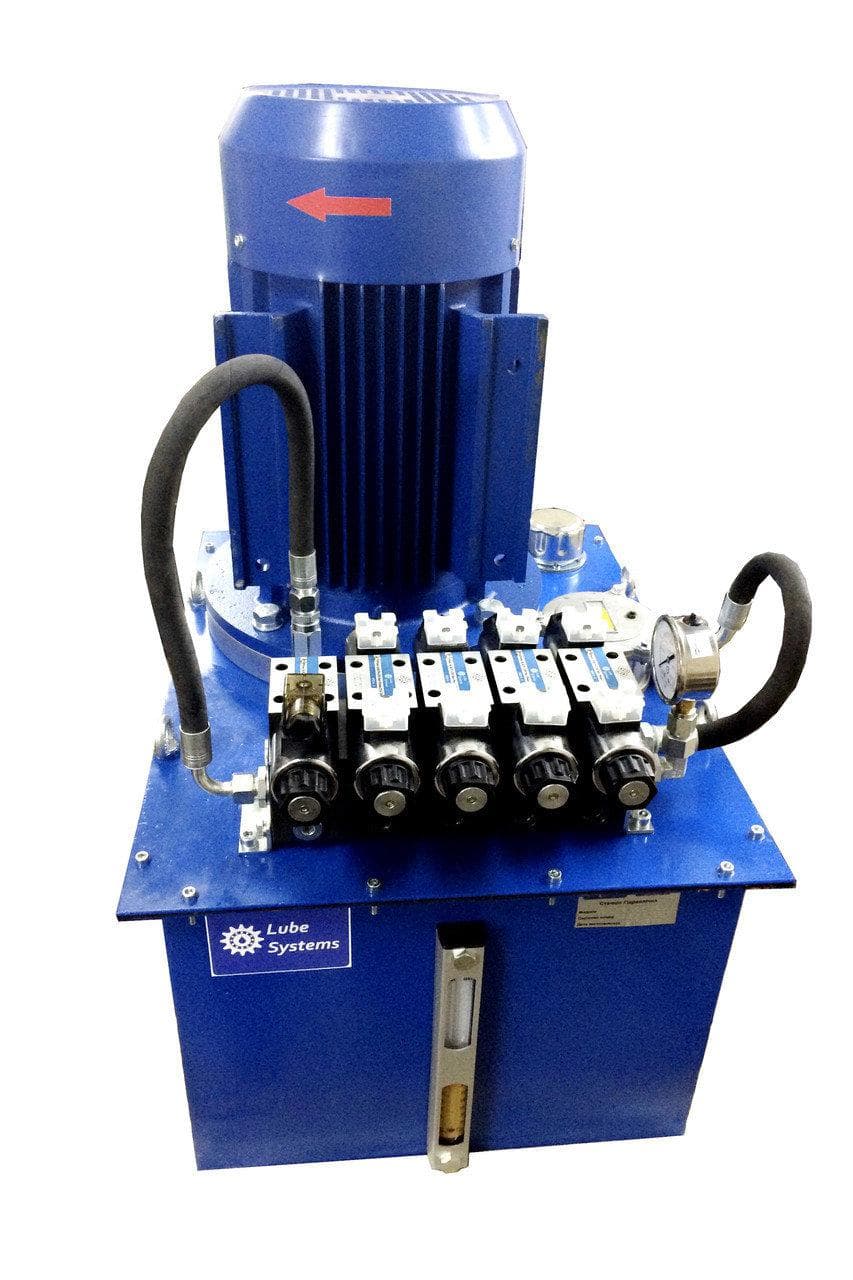

Станция гидропривода С31-ШЗ
- Тип
- Гидрооборудование
Станция гидропривода С31-ШЗ: станция гидропривода из раздела «Станции гидропривода С» каталога ГСКТБ ГА. В перечне изготовителя для неё указаны: бак 160 л, подача насоса 56,7 л/мин, давление 10 МПа. Назначение по листу изготовителя: для подачи рабочей жидкости в гидросистему технологического оборудования.
Назначение: Станция гидропривода С31-ШЗ
Станции гидропривода ГСКТБ ГА — функционально завершённые изделия, которые управляют движением рабочих органов конкретной гидрофицированной машины; общий лист серии фиксирует широкий ряд исполнений, а конкретная станция собирается по гидросхеме заказчика.
Характеристики: Станция гидропривода С31-ШЗ
| Показатель | Данные |
|---|---|
| Изделие | станция гидропривода |
| Давление по перечню | 10 МПа |
| Подача насоса | 56,7 л/мин |
| Масса без масла | 520 кг |
| Вязкость рабочей жидкости | 20…160 мм²/с |
| Номинальная вместимость бака | 160 л |
| Раздел | Станции гидропривода С |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Масса 520 кг указана без рабочей жидкости, поэтому при расчёте фундамента или рамы добавляйте вес масла.
Расчёты по числам «Станция гидропривода С31-ШЗ»
Верхняя оценка мощности на выходе насоса для «С31-ШЗ»: 10 МПа × 56,7 л/мин ÷ 60 ≈ 9,4 кВт. Это расчёт на случай, когда давление и подача одновременно максимальны. Объём бака относится к подаче так: 160 л ÷ 56,7 л/мин ≈ 2,8 мин. Малое время оборота бака ухудшает остывание масла и отстой загрязнений. В кубометрах в час подача выглядит так: 56,7 л/мин × 60 ÷ 1000 = 3,4 м³/ч. Масса на литр бака: 520 кг ÷ 160 л ≈ 3,25 кг/л.
Для наглядности возьмём цилиндр с поршнем 63 мм (площадь 31,17 см²). Скорость при подаче 56,7 л/мин — 56,7 ÷ (6 × 31,17) ≈ 0,3 м/с, усилие при давлении 10 МПа — 10 МПа × 31,17 см² ÷ 10 ≈ 31,2 кН. Это учебная арифметика, а не паспортные данные станции: цилиндр и нагрузку определяет ваша машина.
Сравнение «Станция гидропривода С31-ШЗ» с ближайшими станциями
Диапазоны серии по общему листу — бак 10…2500 л, подача 5…400 л/мин, масса 40…3800 кг. Здесь: бак 160 л лежит на отметке (160 − 10) ÷ (2500 − 10) × 100 ≈ 6 % шкалы 10…2500 л; подача 56,7 л/мин — на отметке (56,7 − 5) ÷ (400 − 5) × 100 ≈ 13 % шкалы 5…400 л/мин; масса 520 кг — на отметке (520 − 40) ÷ (3800 − 40) × 100 ≈ 13 % шкалы 40…3800 кг. Если нужна станция похожего класса, посмотрите Станция гидропривода С111-ПН (бак 250 л, подача 59,8 л/мин, давление 12,5 МПа); Станция гидропривода С158-9330 (бак 800 л, подача 5 и 70 л/мин, давление 10 МПа); Станция гидропривода С43-Ш3 (бак 320 л, подача 71 л/мин, давление 10 МПа).
Обозначение «Станция гидропривода С31-ШЗ»: что известно
Обозначение «С31-ШЗ» состоит из заводского номера разработки и буквенной части. Буквенная часть после дефиса в листах не расшифрована: это заводская метка разработки под конкретного заказчика или машину, а не параметр, по которому можно что-то вычислить.
Подбор и ограничения для «Станция гидропривода С31-ШЗ»
Проверяйте не название, а четыре числа: бак, подачу, давление и напряжение питания. Расхождение по любому из четырёх чисел означает, что станция не та.
