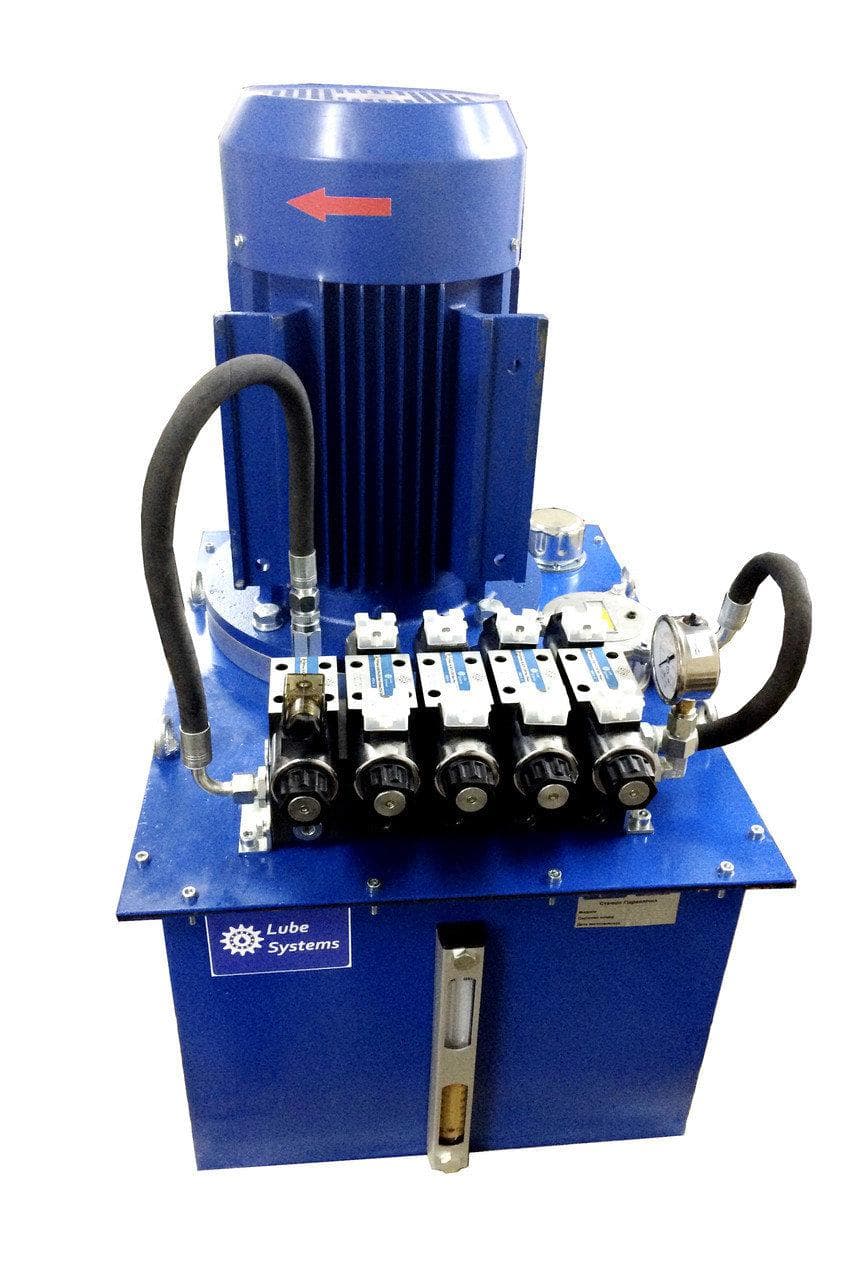

Станция гидропривода С162-ПО
- Тип
- Гидрооборудование
Позиция Станция гидропривода С162-ПО относится к изделиям ГСКТБ ГА — это станция гидропривода, раздел «Станции гидропривода С». В перечне изготовителя для неё указаны: бак 63 л, подача насоса 19 л/мин, давление 16 МПа. Назначение по перечню изготовителя: управление рамой отражателя.
Назначение: Станция гидропривода С162-ПО
Сжатая запись из перечня: управление рамой отражателя.
Характеристики: Станция гидропривода С162-ПО
| Характеристика | Величина |
|---|---|
| Изделие | станция гидропривода |
| Номинальная вместимость бака | 63 л |
| Вязкость рабочей жидкости | 20…213 мм²/с |
| Подача насоса | 19 л/мин |
| Габариты, мм (длина × ширина × высота) | 900 × 550 × 900 |
| Давление по перечню | 16 МПа |
| Вес без жидкости | 220 кг |
| Раздел | Станции гидропривода С |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Вес станции — 220 кг без масла; заправленная станция тяжелее на вес жидкости в баке. Габариты 900 × 550 × 900 мм даны как «не более», их сверяют с проёмом и местом установки.
Расчёты по числам «Станция гидропривода С162-ПО»
Верхняя оценка мощности на выходе насоса для «С162-ПО»: 16 МПа × 19 л/мин ÷ 60 ≈ 5,1 кВт. Это расчёт на случай, когда давление и подача одновременно максимальны. Время, за которое насос прокачивает весь бак: 63 л ÷ 19 л/мин ≈ 3,3 мин. Большое число означает спокойный бак: масло остывает, а загрязнения оседают. В кубометрах в час подача выглядит так: 19 л/мин × 60 ÷ 1000 = 1,14 м³/ч. Масса на литр бака: 220 кг ÷ 63 л ≈ 3,49 кг/л.
Для наглядности возьмём цилиндр с поршнем 125 мм (площадь 122,72 см²). Скорость при подаче 19 л/мин — 19 ÷ (6 × 122,72) ≈ 26 мм/с, усилие при давлении 16 МПа — 16 МПа × 122,72 см² ÷ 10 ≈ 196,3 кН. Так считают порядок величин; реальный цилиндр и нагрузку задаёт ваша машина, а не станция.
Сравнение «Станция гидропривода С162-ПО» с ближайшими станциями
Диапазоны серии по общему листу — бак 10…2500 л, подача 5…400 л/мин, масса 40…3800 кг. Здесь: бак 63 л лежит на отметке (63 − 10) ÷ (2500 − 10) × 100 ≈ 2 % шкалы 10…2500 л; подача 19 л/мин — на отметке (19 − 5) ÷ (400 − 5) × 100 ≈ 4 % шкалы 5…400 л/мин; масса 220 кг — на отметке (220 − 40) ÷ (3800 − 40) × 100 ≈ 5 % шкалы 40…3800 кг. Если нужна станция похожего класса, посмотрите Станция гидропривода С108-СЛ (бак 100 л, подача 18 л/мин, давление 11,6 МПа); Станция гидропривода С113-ЛПМП (бак 160 л, подача 14,7 и 18,7 л/мин, давление 10 МПа); Станция гидропривода C117-BU.1.GSKTB (бак 120 л, подача 15,5 л/мин, давление 16 МПа).
Обозначение «Станция гидропривода С162-ПО»: что известно
Обозначение «С162-ПО» состоит из заводского номера разработки и буквенной части.
Подбор и ограничения для «Станция гидропривода С162-ПО»
Проверяйте не название, а четыре числа: бак, подачу, давление и напряжение питания. Расхождение по любому из четырёх чисел означает, что станция не та. Менять давление настройки предохранительного клапана выше паспортного значения нельзя, так как оборудование и трубопроводы рассчитаны на это давление.
