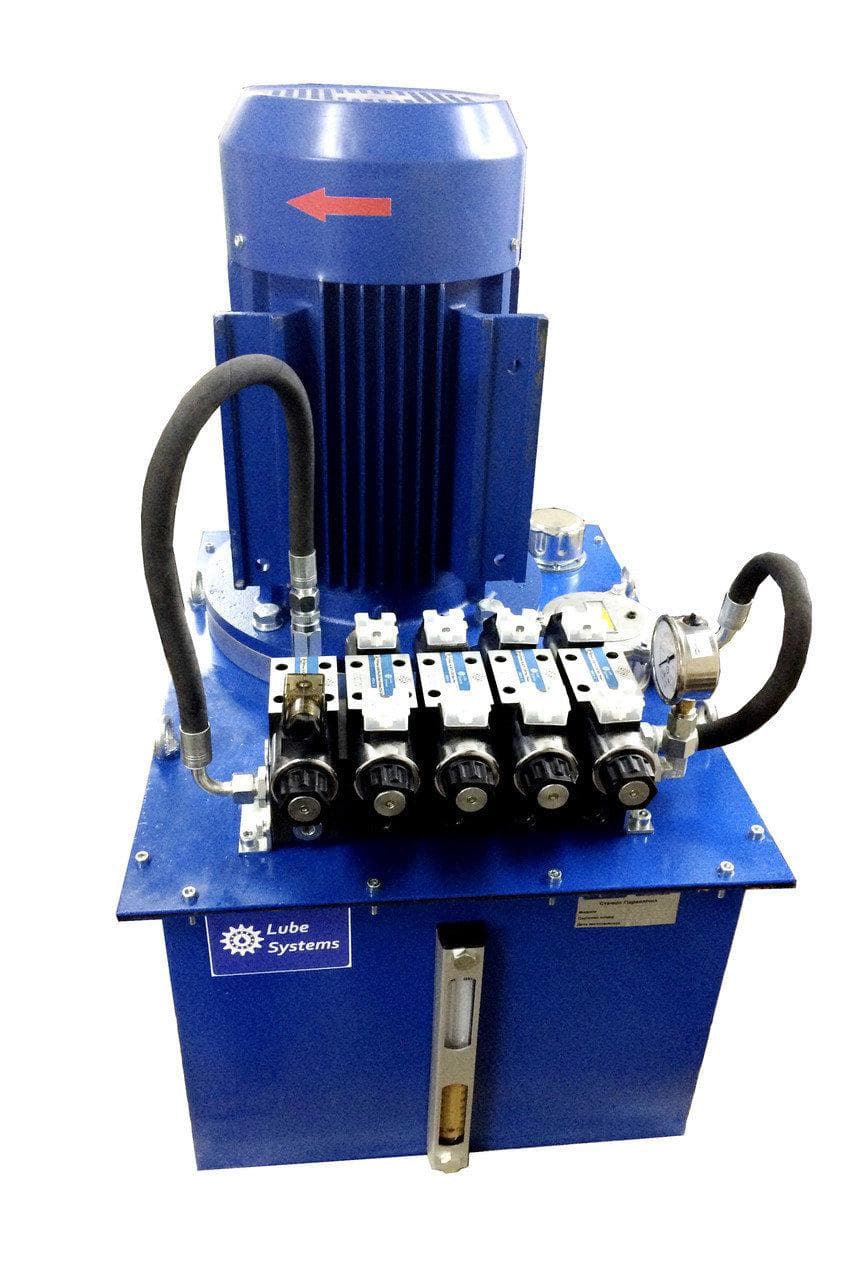

Станция гидропривода С177-РТ
- Тип
- Гидрооборудование
Станция гидропривода С177-РТ — станция гидропривода ГСКТБ ГА из раздела «Станции гидропривода С». В перечне изготовителя для неё указаны: бак 160 л, подача насоса 40 л/мин, давление 16 МПа. Назначение по перечню изготовителя: разгрузка склада топлива.
Где применяется «Станция гидропривода С177-РТ»
Сжатая запись из перечня: разгрузка склада топлива.
Характеристики: Станция гидропривода С177-РТ
| Параметр | Данные |
|---|---|
| Изделие | станция гидропривода |
| Подача насоса | 40 л/мин |
| Давление по перечню | 16 МПа |
| Раздел | Станции гидропривода С |
| Номинальная вместимость бака | 160 л |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Массу и габариты по этой позиции в доступных листах найти не удалось, их подтверждаем по заявке.
Арифметика по паспортным числам: Станция гидропривода С177-РТ
Верхняя оценка мощности на выходе насоса для «С177-РТ»: 16 МПа × 40 л/мин ÷ 60 ≈ 10,7 кВт. Это расчёт на случай, когда давление и подача одновременно максимальны. Время, за которое насос прокачивает весь бак: 160 л ÷ 40 л/мин ≈ 4 мин. Чем это число больше, тем спокойнее остывает масло и оседают загрязнения. В кубометрах в час подача выглядит так: 40 л/мин × 60 ÷ 1000 = 2,4 м³/ч.
Условный пример с цилиндром: поршень 125 мм имеет площадь 122,72 см². При подаче 40 л/мин скорость штока — 40 ÷ (6 × 122,72) ≈ 54 мм/с; усилие на штоке при давлении 16 МПа — 16 МПа × 122,72 см² ÷ 10 ≈ 196,3 кН. Так считают порядок величин; реальный цилиндр и нагрузку задаёт ваша машина, а не станция.
«Станция гидропривода С177-РТ» среди станций серии С и Г
Общий лист серии станций даёт диапазоны: бак от 10 до 2500 л, подача от 5 до 400 л/мин, масса от 40 до 3800 кг. Для «С177-РТ»: бак 160 л лежит на отметке (160 − 10) ÷ (2500 − 10) × 100 ≈ 6 % шкалы 10…2500 л; подача 40 л/мин — на отметке (40 − 5) ÷ (400 − 5) × 100 ≈ 9 % шкалы 5…400 л/мин. Если нужна станция похожего класса, посмотрите Станция гидропривода С184-НТ (бак 160 л, подача 36 л/мин, давление 17 МПа); Гидросистема солепескораспределения ГСПР-1 (бак 100 л, подача 43 л/мин, давление 20 МПа); Станция гидропривода С160-РТ (бак 160 л, подача 50 л/мин, давление 16 МПа).
Обозначение «Станция гидропривода С177-РТ»: что известно
Обозначение «С177-РТ» состоит из заводского номера разработки и буквенной части. Та же буквенная часть «РТ» встречается у станций: Станция гидропривода С96-РТ (8,9 л/мин, давление 16 МПа); Станция гидропривода С160-РТ (50 л/мин, давление 16 МПа). Задачи у этих станций разные; выбирайте по числам таблицы.
Подбор и ограничения для «Станция гидропривода С177-РТ»
Главная ошибка при выборе — сравнение по обозначению: у станций серии номер ничего не говорит о подаче. Проверьте бак, подачу, давление и электропитание. Станцию нельзя «подогнать» на месте: изменение давления настройки или замена насоса меняет гидросхему, поэтому вносите их только по паспорту и согласованию с изготовителем.
