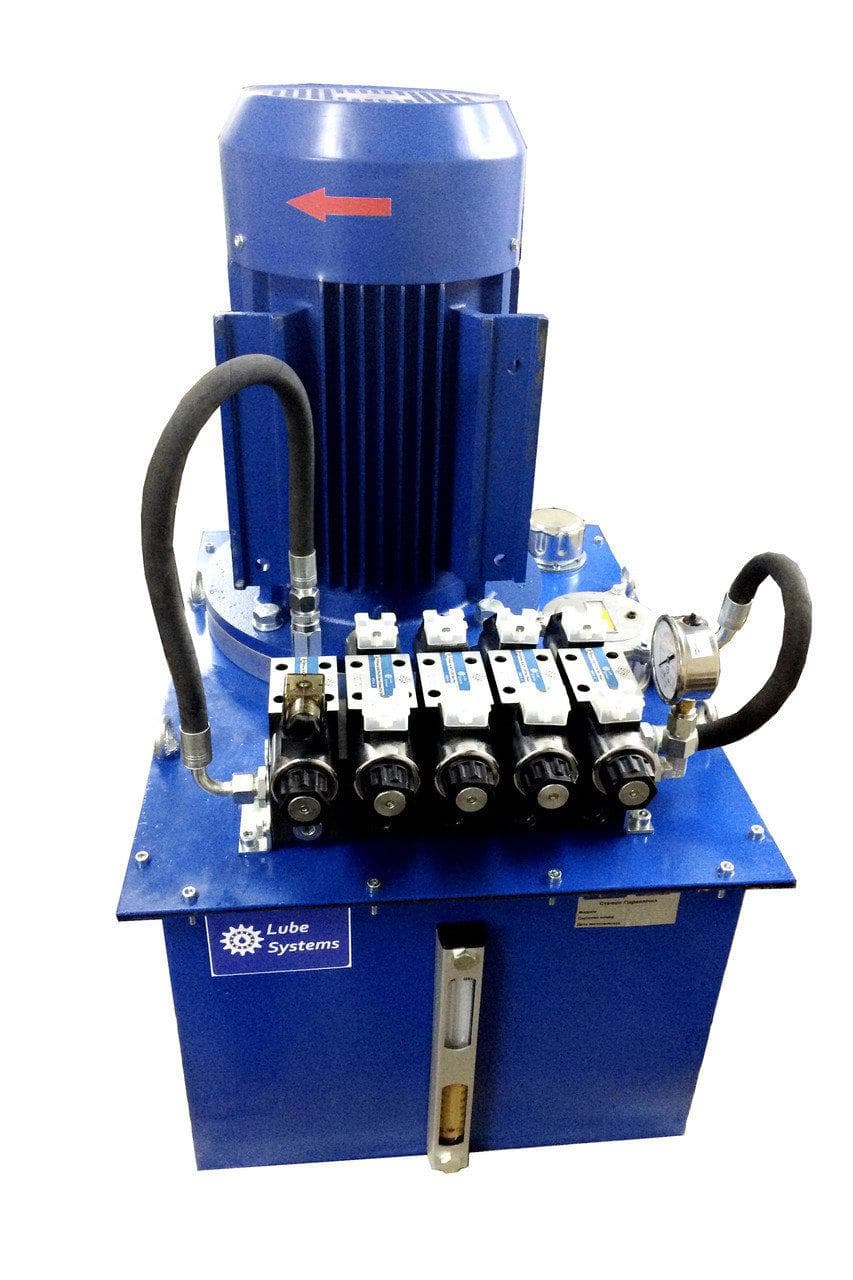

Станция гидропривода С26-К25.038
- Тип
- Гидрооборудование
Станция гидропривода С26-К25.038 — станция гидропривода ГСКТБ ГА из раздела «Станции гидропривода С». В перечне изготовителя для неё указаны: бак 2500 л, подача насоса 200 л/мин, давление 25,5 МПа. Назначение по листу изготовителя: для обеспечения функционирования пресса гидравлического модели К25.
Где применяется «Станция гидропривода С26-К25.038»
В коротком перечне область применения названа так: управление прессом.
Характеристики: Станция гидропривода С26-К25.038
| Параметр | Данные |
|---|---|
| Изделие | станция гидропривода |
| Раздел | Станции гидропривода С |
| Вязкость рабочей жидкости | 20…213 мм²/с |
| Масса без рабочей жидкости | 3800 кг |
| Номинальная вместимость бака | 2500 л |
| Давление по перечню | 25,5 МПа |
| Подача насоса | 200 л/мин |
| Мощность приводного электродвигателя | 120 кВт |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Вес станции — 3800 кг без масла; заправленная станция тяжелее на вес жидкости в баке.
Арифметика по паспортным числам: Станция гидропривода С26-К25.038
Верхняя оценка мощности на выходе насоса для «С26-К25.038»: 25,5 МПа × 200 л/мин ÷ 60 ≈ 85 кВт. Это берётся при наибольших давлении и подаче одновременно. Мощность двигателя в листе — 120 кВт: сравнение с оценкой выше даёт только порядок величины, настройку подтверждает паспорт. Объём бака относится к подаче так: 2500 л ÷ 200 л/мин ≈ 12,5 мин. Большое число означает спокойный бак: масло остывает, а загрязнения оседают. Масса на литр бака: 3800 кг ÷ 2500 л ≈ 1,52 кг/л.
Условный пример с цилиндром: поршень 125 мм имеет площадь 122,72 см². При подаче 200 л/мин скорость штока — 200 ÷ (6 × 122,72) ≈ 0,27 м/с; усилие на штоке при давлении 25,5 МПа — 25,5 МПа × 122,72 см² ÷ 10 ≈ 312,9 кН. Так считают порядок величин; реальный цилиндр и нагрузку задаёт ваша машина, а не станция.
«Станция гидропривода С26-К25.038» среди станций серии С и Г
Диапазоны серии по общему листу — бак 10…2500 л, подача 5…400 л/мин, масса 40…3800 кг. Здесь: бак 2500 л — верхняя граница шкалы 10…2500 л; подача 200 л/мин — на отметке (200 − 5) ÷ (400 − 5) × 100 ≈ 49 % шкалы 5…400 л/мин; масса 3800 кг — верхняя граница шкалы 40…3800 кг. Если нужна станция похожего класса, посмотрите Станция гидропривода С65-ПФКО (бак 1000 л, подача 200 л/мин, давление 30 МПа); Станция гидропривода С164-ПХЛ (бак 1000 л, подача 200 л/мин, давление 7,5 МПа); Станция гидропривода С163–ПХЛ (бак 1000 л, подача 150 л/мин, давление 16 МПа).
Обозначение «Станция гидропривода С26-К25.038»: что известно
Обозначение «С26-К25.038» состоит из заводского номера разработки и буквенной части. Для этой станции буквенная часть в листах не раскрыта; все числа берите из таблицы.
Подбор и ограничения для «Станция гидропривода С26-К25.038»
Главная ошибка при выборе — сравнение по обозначению: у станций серии номер ничего не говорит о подаче. Проверьте бак, подачу, давление и электропитание. Переделка на месте — давление настройки, насос — меняет гидросхему, поэтому её согласуют с изготовителем.
