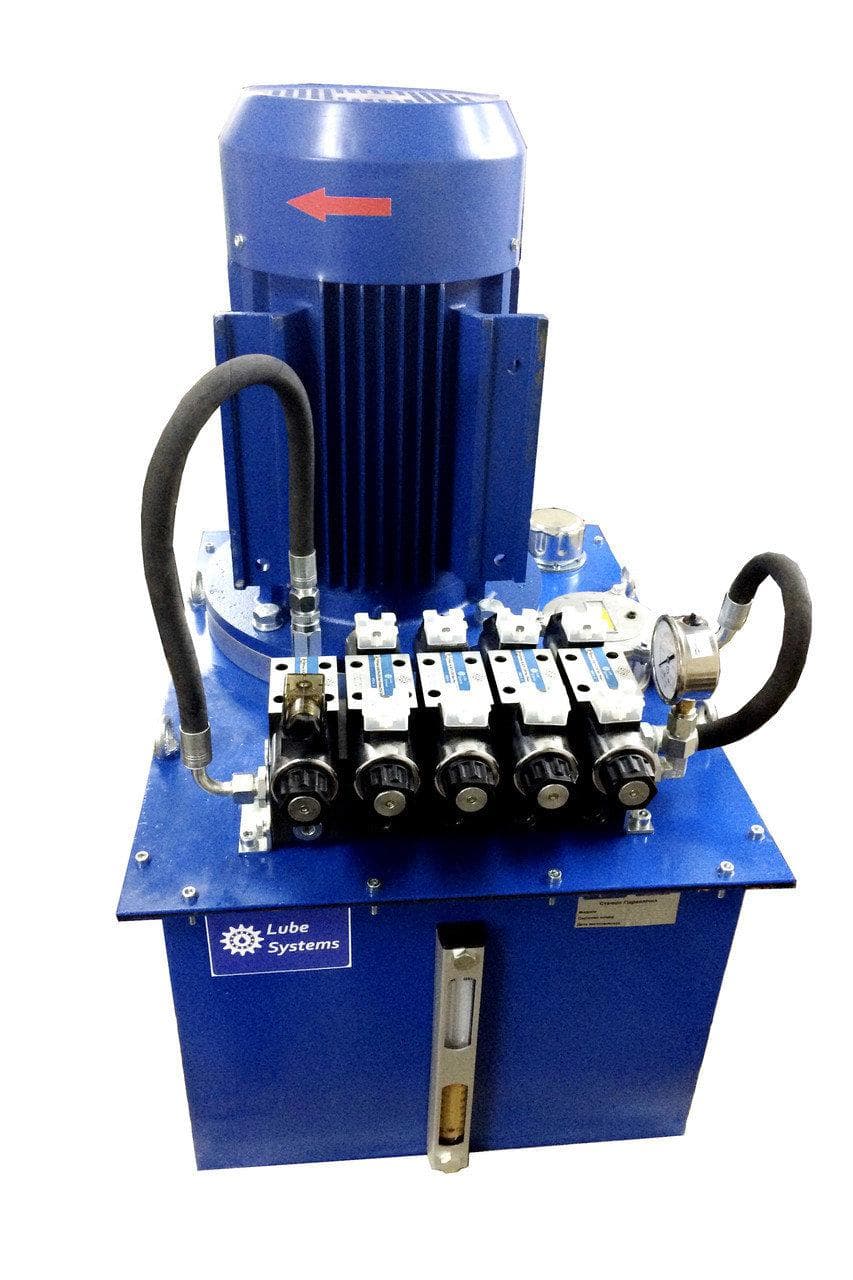

Станция гидропривода С155-А2431
- Тип
- Гидрооборудование
Станция гидропривода С155-А2431 — станция гидропривода ГСКТБ ГА из раздела «Станции гидропривода С». В перечне изготовителя для неё указаны: бак 200 л, подача насоса 44 л/мин, давление 10 МПа. Назначение по листу изготовителя: для подачи рабочей жидкости под давлением в гидросистему 9ти клетьевого редукционного стана и обеспечивает функционирования исполнительных органов рабочих клетей, а также других гидрофицированных механизмов, требованиям которых удовлетворяют характеристики и гидросхема станции.
Где применяется «Станция гидропривода С155-А2431»
Тот же перечень сокращённо называет применение: управление 9-ти клетьевым редукционным станом. Станции гидропривода ГСКТБ ГА — функционально завершённые изделия, которые управляют движением рабочих органов конкретной гидрофицированной машины; общий лист серии фиксирует широкий ряд исполнений, а конкретная станция собирается по гидросхеме заказчика.
Характеристики: Станция гидропривода С155-А2431
| Характеристика | Значение |
|---|---|
| Изделие | станция гидропривода |
| Раздел | Станции гидропривода С |
| Габариты, мм (длина × ширина × высота) | 890 × 740 × 850 |
| Вес без жидкости | 320 кг |
| Номинальная вместимость бака | 200 л |
| Подача насоса | 44 л/мин |
| Давление по перечню | 10 МПа |
| Вязкость рабочей жидкости | 20…213 мм²/с |
Числа в таблице взяты у изготовителя; давление и подача в перечне даны одним числом или диапазоном, а точные значения настройки клапанов стоят в паспорте станции. Вес станции — 320 кг без масла; заправленная станция тяжелее на вес жидкости в баке. По габаритам 890 × 740 × 850 мм проверьте проход по помещению и место под обслуживание.
Арифметика по паспортным числам: Станция гидропривода С155-А2431
Грубая оценка гидравлической мощности — давление × подача ÷ 60. Для «С155-А2431»: 10 МПа × 44 л/мин ÷ 60 ≈ 7,3 кВт. Объём бака относится к подаче так: 200 л ÷ 44 л/мин ≈ 4,5 мин. Чем это число больше, тем спокойнее остывает масло и оседают загрязнения. Масса относится к объёму бака как 320 кг ÷ 200 л ≈ 1,6 кг/л.
Для наглядности возьмём цилиндр с поршнем 100 мм (площадь 78,54 см²). Скорость при подаче 44 л/мин — 44 ÷ (6 × 78,54) ≈ 93 мм/с, усилие при давлении 10 МПа — 10 МПа × 78,54 см² ÷ 10 ≈ 78,5 кН. Это учебная арифметика, а не паспортные данные станции: цилиндр и нагрузку определяет ваша машина.
«Станция гидропривода С155-А2431» среди станций серии С и Г
Диапазоны серии по общему листу — бак 10…2500 л, подача 5…400 л/мин, масса 40…3800 кг. Здесь: бак 200 л лежит на отметке (200 − 10) ÷ (2500 − 10) × 100 ≈ 8 % шкалы 10…2500 л; подача 44 л/мин — на отметке (44 − 5) ÷ (400 − 5) × 100 ≈ 10 % шкалы 5…400 л/мин; масса 320 кг — на отметке (320 − 40) ÷ (3800 − 40) × 100 ≈ 7 % шкалы 40…3800 кг. Если нужна станция похожего класса, посмотрите Станция гидропривода С156-ДБВП (бак 250 л, подача 46 л/мин, давление 9,5 МПа); Станция гидропривода С16-СППР.1300М (бак 250 л, подача 27,9 и 46,8 л/мин, давление 6,3 МПа); Станция гидропривода С31-ШЗ (бак 160 л, подача 56,7 л/мин, давление 10 МПа).
Расшифровка обозначения Станция гидропривода С155-А2431
Обозначение «С155-А2431» состоит из заводского номера разработки и буквенной части. Буквенная часть после дефиса в листах не расшифрована: это заводская метка разработки под конкретного заказчика или машину, а не параметр, по которому можно что-то вычислить.
Как выбрать и чего не делать: Станция гидропривода С155-А2431
Проверяйте не название, а четыре числа: бак, подачу, давление и напряжение питания. Не совпало хоть одно число со схемой — это другая станция. Станцию нельзя «подогнать» на месте: изменение давления настройки или замена насоса меняет гидросхему, поэтому вносите их только по паспорту и согласованию с изготовителем.
