Компактные пневмоцилиндры Camozzi серия 31
2 разделов
Компактные пневмоцилиндры Camozzi серия 31 — компактные пневмоцилиндры Camozzi одно- и двустороннего действия, магнитные, с противоповоротной платформой.
Изделия Camozzi в каталоге помечены как разработанные для промышленного использования. Позиций в разделе: 80: Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, ход от 5 до 25 мм. Ремкомплекты K02-31-12 … K02-31-100 подбирают по диаметру. Раздел делится на два подраздела — по диаметру или исполнению.
Позиции раздела «Компактные пневмоцилиндры Camozzi серия 31»
Раздел разбит на подразделы; в каждом — позиции одного диаметра или исполнения.
| Подраздел | Что внутри |
|---|---|
| Пневмоцилиндры Camozzi 31M1 | сорок позиций; Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100; одностороннее, передняя пружина |
| Пневмоцилиндры Camozzi 31F1 | сорок позиций; Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100; одностороннее, передняя пружина |
Ход в коде заказа записан последними цифрами, мм. Все позиции — одностороннее, передняя пружина. В подразделе «Пневмоцилиндры Camozzi 31F1» — сорок кодов, исполнения: одностороннее, передняя пружина.
Технические характеристики раздела «Компактные пневмоцилиндры Camozzi серия 31»
| Параметр | Значение |
|---|---|
| Тип | серия 31, Camozzi |
| Контроль положения | датчики утапливаются в T-образные пазы профиля целиком |
| Диаметры серии | Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм |
| Ø20 — порт / резьба / шток | порт M5, резьба M10x1,25, шток Ø10 |
| Материалы | корпус алюминий, шток AISI 303 |
| Ход по каталогу | Ø12–25 — 1–200 мм, Ø32–63 — 1–300, Ø80–100 — 1–400 мм с шагом 1 мм |
| Давление воздуха | 1–10 бар (2–10 бар для одностороннего) |
По таблице Camozzi при 6 бар цилиндр выдвигает: Ø12 — 59,9 Н, Ø16 — 106,5 Н, Ø20 — 166,3 Н, Ø25 — 259,9 Н, при 10 бар — 99,8 Н, 177,4 Н, 277,2 Н, 433,2 Н соответственно.
Компактные пневмоцилиндры Camozzi серия 31: как выбрать
У одностороннего исполнения из усилия от давления вычитают усилие пружины — его дают графиком каталога. Усилия в таблице Camozzi теоретические; подбор с учётом массы, ускорения и радиальной нагрузки остаётся за проектировщиком. Втягивание слабее из-за штока: Ø12 со штоком 6 мм тянет 44,9 Н при 6 бар. В первую очередь считают усилие: у Ø100 площадь 78,50 см² и 4158,5 Н при 6 бар, у Ø12 — 59,9 Н.

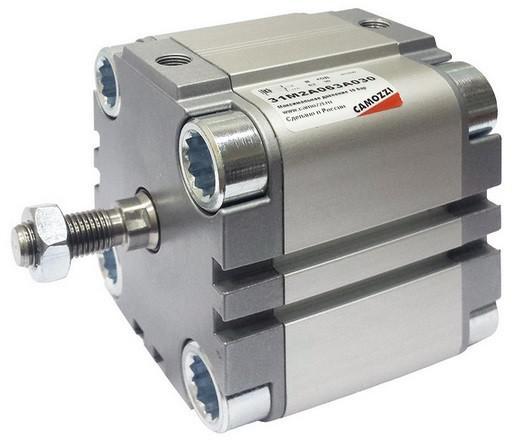

«Пневмоцилиндры Camozzi 31M1»: сорок кодов, Ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; одностороннее, передняя пружина.
Усилия в таблице Camozzi рассчитаны как π·D²/4·P·η·10 для выдвижения и π·(D²−d²)/4·P·η·10 для втягивания. Расход воздуха при 6 бар на каждые 10 мм хода: Ø12 — 0,008 Нл на прямом ходе. Для Ø20 таблица Camozzi даёт 166,3 Н при 6 бар; площадь — 3,14 см². На обратном ходе Ø16 развивает 91,5 Н при 6 бар, шток 6 мм. Втягивание Ø20 (шток 8 мм) — 139,7 Н при 6 бар. Втягивание Ø12 (шток 6 мм) — 44,9 Н при 6 бар. Потребление Ø16: 0,014 Нл на 10 мм хода при 6 бар. Нужный ход сверяют с диапазоном серии и с местом под цилиндр. Camozzi предупреждает: подбор цилиндра с учётом ускорения, массы и радиальной нагрузки — ответственность пользователя. Для Ø12 таблица Camozzi даёт 59,9 Н при 6 бар; площадь — 1,13 см². Ø16: площадь поршня 2,01 см², выдвижение 106,5 Н при 6 бар и 177,4 Н при 10 бар. На 10 мм хода Ø20 тратит 0,022 Нл воздуха (6 бар, прямой ход).
Компактные пневмоцилиндры Camozzi серия 31: монтаж и работа
Нет таблички — отправьте фото и размеры, сверим по каталогу. Рабочая скорость без нагрузки — от 10 до 1000 мм/с. Лубрикатор можно не ставить, но если поставили — масло ISO VG32 и без перерывов. Все цифры раздела — из каталогов производителя. Подготовка воздуха — фильтр 25 мкм (класс [7:8:4]), без лубрикатора. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Одностороннее исполнение: Ø12 — ходы 5 и 10 мм, Ø16–40 — 5–25 мм, Ø50–100 — 10–25 мм. Сверяйте код целиком — одна буква в коде меняет исполнение. Крепёж и присоединительные элементы — отдельными позициями: наконечник GA, кронштейн I, задняя подвеска C, вилка G, шарнир ZC, задняя подвеска L, фланец D-E, лапы B, шарнир GK, шаровой шарнир GY.
