Пневмоцилиндры Camozzi серия 6PF

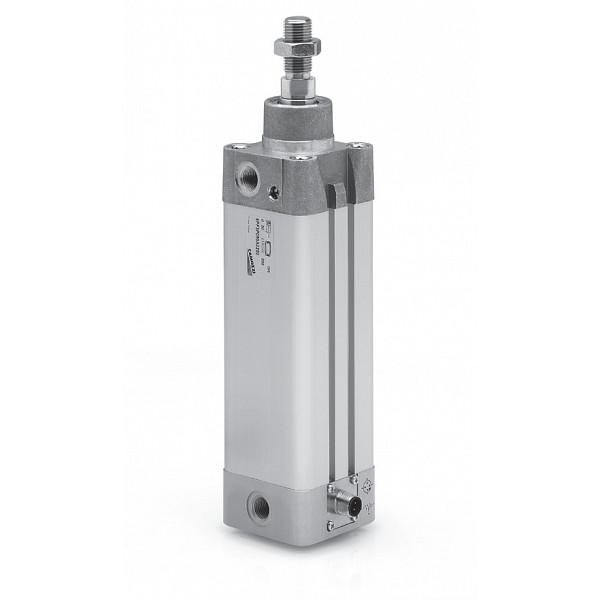

Пневмоцилиндры Camozzi серия 6PF: цилиндры Camozzi по ISO 15552 с потенциометром обратной связи по положению, встроенным в шток.

Camozzi выпускает пневматическое оборудование; изделия каталога предназначены для промышленного применения. Линейность — 0,1 % хода, повторяемость — 0,03 %. Позиций в разделе: сорок: Ø50, Ø63, Ø80, Ø100, ход от 50 до 500 мм.

Что входит в раздел «Пневмоцилиндры Camozzi серия 6PF»

Сводка по позициям: диаметр, ход и исполнение берутся из кода.

6PF3P050A0150 — ход 150 мм (двустороннее без торможения, пониженное трение). Все позиции — двустороннее без торможения, пониженное трение. 6PF3P050A0400: Ø50, ход 400 мм, двустороннее без торможения, пониженное трение. 6PF3P063A0200 — ход 200 мм (двустороннее без торможения, пониженное трение). Ход 250 мм у 6PF3P050A0250; действие — двустороннее без торможения, пониженное трение. Ход в обозначении заказа записан последними цифрами, мм. Ход 200 мм у 6PF3P050A0200; действие — двустороннее без торможения, пониженное трение. 6PF3P063A0150 — ход 150 мм (двустороннее без торможения, пониженное трение). 6PF3P063A0100: Ø63, ход 100 мм, двустороннее без торможения, пониженное трение.

Пневмоцилиндры Camozzi серия 6PF: технические характеристики по каталогу

Теоретическое усилие выдвижения при 6 бар: Ø50 — 1039,6 Н; Ø63 — 1650,5 Н; Ø80 — 2661,4 Н; Ø100 — 4158,5 Н.

Как выбрать: Пневмоцилиндры Camozzi серия 6PF

Как расшифровывается обозначение на примере 6PF3P050A0050: 6PF — серия, 3 — двустороннее без торможения, P — стандартные материалы, 050 — Ø50, A — стандарт, потом ход. На втягивании усилие меньше — Ø100: 3898,6 Н при 6 бар (шток 25 мм).

6PF3P050A0300: Ø50, ход 300 мм, двустороннее без торможения, пониженное трение. 6PF3P050A0350: Ø50, ход 350 мм, двустороннее без торможения, пониженное трение. Ход 100 мм у 6PF3P050A0100; действие — двустороннее без торможения, пониженное трение. Ход 50 мм у 6PF3P050A0050; действие — двустороннее без торможения, пониженное трение. 6PF3P063A0050: Ø63, ход 50 мм, двустороннее без торможения, пониженное трение. 6PF3P050A0500: Ø50, ход 500 мм, двустороннее без торможения, пониженное трение.

Расход воздуха при 6 бар на каждые 10 мм хода: Ø50 — 0,137 Нл на прямом ходе. Потребление Ø80: 0,352 Нл на 10 мм хода при 6 бар. На 10 мм хода Ø50 тратит 0,137 Нл воздуха (6 бар, прямой ход). Втягивание Ø63 (шток 20 мм) — 1484,2 Н при 6 бар. Расход воздуха Ø63 при 6 бар — 0,218 Нл на каждые 10 мм прямого хода. Нужный ход сверяют с диапазоном серии и с местом под цилиндр. Окончательный расчёт нагрузок остаётся за проектировщиком, так указано в каталоге. Усилия в таблице Camozzi рассчитаны как π·D²/4·P·η·10 для выдвижения и π·(D²−d²)/4·P·η·10 для втягивания.

Монтаж и эксплуатация: Пневмоцилиндры Camozzi серия 6PF

При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Потенциометр работает как делитель напряжения: измеряют напряжение, вход — с высоким сопротивлением. Нет таблички — пришлите фото и размеры, сверим по каталогу. Применение — цилиндры пресса, дозатора, резки, системы измерения. Сверяйте код полностью — одна буква в обозначении меняет исполнение. Начав смазку маслом ISO VG32, её уже не прекращают. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Принадлежности заказывают отдельно: GY, U, S, R, GA, ZC, C+L+S, D-E, F, B, H, C-H, L, BF. На входе нужен центробежный фильтр 25 мкм; масло в воздух добавлять не требуется.
