Пневмоцилиндры Camozzi серия 62
3 разделов

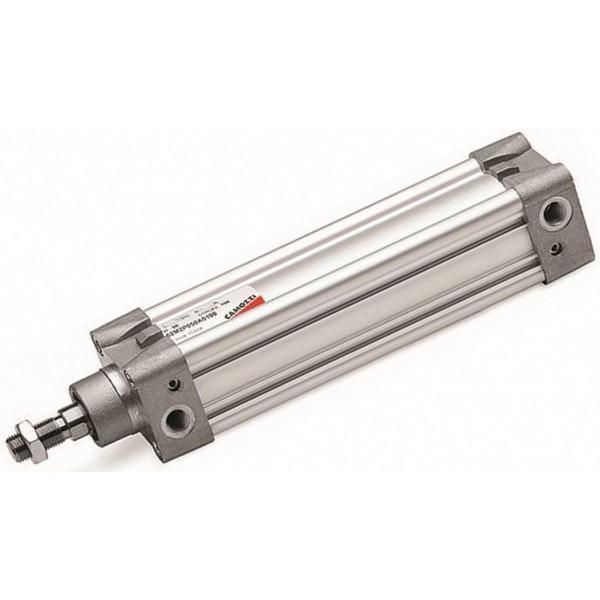

Пневмоцилиндры Camozzi серия 62 — профильные пневмоцилиндры Camozzi по ISO 15552: двустороннее действие, магнит на поршне, регулируемое торможение.
Раздел делится на три подраздела — по диаметру или исполнению. Для Ø80 и 100 разборку ведут специальным ключом 80-62/8C. Изделия Camozzi в каталоге помечены как разработанные для промышленного использования.
Позиции раздела «Пневмоцилиндры Camozzi серия 62»
Подразделы и то, что в них лежит:
| Подраздел | Что внутри |
|---|---|
| Пневмоцилиндры Camozzi серии 62, Ø поршня 32–40 мм | сорок позиций; Ø32, Ø40; двустороннее, торможение в обе стороны |
| Пневмоцилиндры Camozzi серии 62, Ø поршня 50–63 мм | сорок кодов; Ø50, Ø63; двустороннее, торможение в обе стороны |
| Пневмоцилиндры Camozzi серии 62, Ø поршня 80–100 мм | сорок позиций; Ø80, Ø100; двустороннее, торможение в обе стороны |
Ход в коде заказа записан последними цифрами, мм. «Пневмоцилиндры Camozzi серии 62, Ø поршня 32–40 мм»: сорок позиций, Ø 32, 40 мм; двустороннее, торможение в обе стороны. Действие у всех позиций одно: двустороннее, торможение в обе стороны. В подразделе «Пневмоцилиндры Camozzi серии 62, Ø поршня 80–100 мм» — сорок позиций, исполнения: двустороннее, торможение в обе стороны.
Технические характеристики раздела «Пневмоцилиндры Camozzi серия 62»
| Показатель | Данные |
|---|---|
| Серия | Camozzi, серия 62 |
| Материалы | шток — нержавеющая сталь AISI 420B, поршень — технополимер, тормозные манжеты — PU |
| Контроль положения | магнитные датчики CSH |
| Ø50 — порт / резьба / шток | порт G1/4, резьба M16x1,5, шток Ø20 |
| Давление воздуха | 1–10 бар |
| Диаметр поршня | Ø32–100 мм |
| Подготовка воздуха | фильтр 25 мкм на входе, класс [7:8:4] |
| Исполнение | профильный цилиндр ISO 15552, двустороннего действия, магнитный |
| Ход по каталогу | 10–2500 мм |
| Температура | 0…+80 °C |
По таблице Camozzi при 6 бар цилиндр выдвигает: Ø32 — 425,8 Н, Ø40 — 665,4 Н, Ø50 — 1039,6 Н, Ø63 — 1650,5 Н, при 10 бар — 709,7 Н, 1108,9 Н, 1732,7 Н, 2750,8 Н соответственно.
Как подобрать нужное — Пневмоцилиндры Camozzi серия 62
В первую очередь считают усилие: у Ø100 площадь 78,50 см² и 4158,5 Н при 6 бар, у Ø32 — 425,8 Н. Код заказа строится так: 62 + M (магнитный) + цифра действия (2 — с торможением в обе стороны, 3 — без торможения, 4/5 — назад/вперёд, 6/8 — двусторонний шток) + P (шток AISI 420B) + диаметр тремя цифрами + A (стандарт) + ход четырьмя цифрами. Усилия в таблице Camozzi теоретические; подбор с учётом массы, ускорения и радиальной нагрузки остаётся за проектировщиком.
В подразделе «Пневмоцилиндры Camozzi серии 62, Ø поршня 50–63 мм» — сорок позиций, исполнения: двустороннее, торможение в обе стороны.
На обратном ходе Ø50 развивает 873,3 Н при 6 бар, шток 20 мм. У Ø32 теоретическое усилие — 425,8 Н (6 бар) и 709,7 Н (10 бар). Для Ø50 таблица Camozzi даёт 1039,6 Н при 6 бар; площадь — 19,63 см². Втягивание Ø40 (шток 16 мм) — 558,9 Н при 6 бар.
Пневмоцилиндры Camozzi серия 62: установка и эксплуатация
Для замены полезно знать, на какой машине и в каком узле стоит изделие. Сверяйте код целиком — одна буква в коде меняет исполнение. Все цифры раздела — из каталогов производителя. Перед цилиндром ставят фильтр 25 мкм, обеспечивающий класс ISO 8573-1:2010 [7:8:4]; маслораспыление не требуется. Рабочая скорость без нагрузки — от 10 до 1000 мм/с. Принадлежности заказывают отдельно: шаровой шарнир GY, гайка штока U, ось S, задний сферический шарнир R, наконечник GA, шарнирные крепления ZC и C+L+S, задняя подвеска L, лапы B, цапфы H, C и C-H, фланец D-E. Лубрикатор можно не ставить, но если поставили — масло ISO VG32 и без перерывов. Если шильдик не расшифровывается, направьте фото изделия и основные размеры — подберём по таблицам производителя.
