Пневмоцилиндр 62M2P100A0600
⌀100 мм, ход 600 мм
- Диаметр поршня
- 100 мм
- Ход поршня
- 600 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)

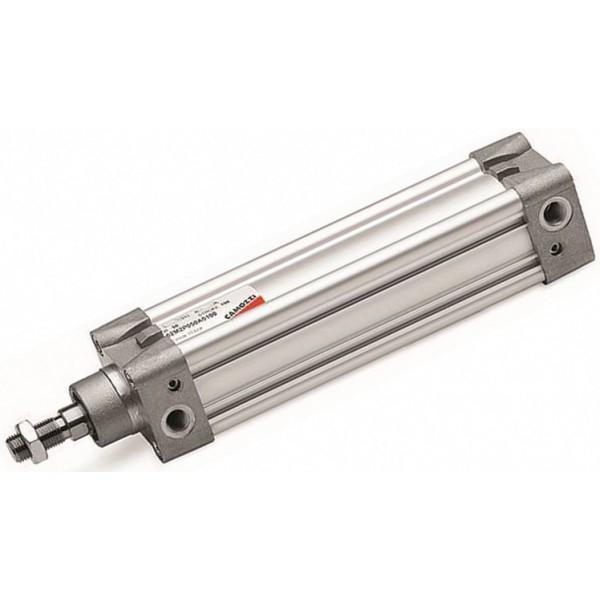

Для узла с ходом 600 мм и поршнем Ø100 мм подходит пневмоцилиндр 62M2P100A0600 — цилиндр с алюминиевой гильзой-профилем и шпильками внутри.
Пневмоцилиндр 62M2P100A0600: расшифровка обозначения
«62» — номер серии, «M» — поршень с магнитом, «2» — торможение в конце хода в обоих направлениях. Затем «P» — нержавеющий шток AISI 420B, «100» — диаметр 100 мм, «A» — стандарт, гайка на штоке, «0600» — длина хода 600 мм.
| Характеристика | Значение |
|---|---|
| Диаметр поршня | 100 мм |
| Ход поршня | 600 мм |
| Давление воздуха | до 1 МПа (1–10 бар) |
| Присоединение воздуха | G1/2 |
| Температура | 0…+80 °C |
| Длина тормозной втулки | 21 мм |
| Диаметр штока | 25 мм |
Подбор и монтаж
При 6 бар поршень Ø100 мм (площадь 78,50 см²) теоретически даёт 4158,5 Н на выдвижение и 3898,6 Н на втягивание; при 10 бар — 6930,8 Н.
Пазы профиля под датчики позволяют контролировать оба крайних положения на ходе 600 мм без внешних кронштейнов.
Соседние исполнения: 62M2P100A0400 (ход короче — 400 мм); 62M2P100A0500 (ход короче — 500 мм); 62M2P100A0700 (ход длиннее). Сводная группа: серия 62, Ø80–100 мм.
Цена и срок поставки — по заявке; пневмоцилиндр 62M2P100A0600 отправляем по России и в страны СНГ.
