Пневмоцилиндр 62M2P100A0150
⌀100 мм, ход 150 мм
Характеристики
- Диаметр поршня
- 100 мм
- Ход поршня
- 150 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
✓Гарантия качества, сертификаты и ГОСТ
✓Оплата: наличный / безналичный расчёт
✓Доставка по России и СНГ со склада
✓Отгрузка юридическим и физическим лицам

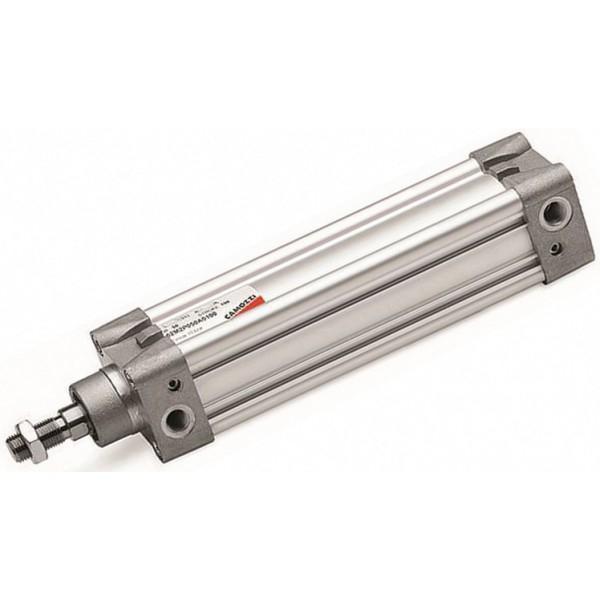

Пневмоцилиндр 62M2P100A0150 из серии 62 Camozzi: магнитный цилиндр стандарта ISO 15552, Ø100 мм, ход 150 мм.
Пневмоцилиндр 62M2P100A0150: расшифровка обозначения
- 62 — серия Camozzi 62;
- M — стандартное магнитное исполнение;
- 2 — торможение в конце хода в обоих направлениях;
- P — нержавеющий шток AISI 420B;
- 100 — типоразмер Ø100;
- A — крепление стандартное;
- 0150 — ход 150 мм.
| Параметр | Значение |
|---|---|
| Ø поршня | 100 мм |
| Ход | 150 мм |
| Рабочее давление | 1–10 бар |
| Действие | двустороннего действия с торможением в обе стороны |
| Длина тормозной втулки | 21 мм |
| Диаметр штока | 25 мм |
Подбор и монтаж
Для подбора компрессора и распределителя пригодится норма Camozzi: 0,550 Нл на 10 мм хода при 6 бар для Ø100 мм.
Усилие считают по формуле π·D²/4·P·η·10; для Ø100 мм Camozzi даёт 4158,5 Н при 6 бар. Массу груза, ускорение и боковую нагрузку проверяет тот, кто подбирает цилиндр.
Скорость без нагрузки — 10–1000 мм/с; чистый сухой воздух продлевает ресурс уплотнений.
Соседние исполнения: 62M2P100A0100 (ход короче); 62M2P100A0125 (ход короче); 62M2P100A0160 (ход длиннее). Остальные позиции группы — серия 62.
Цена и срок поставки — по заявке; пневмоцилиндр 62M2P100A0150 отправляем по России и в страны СНГ.
