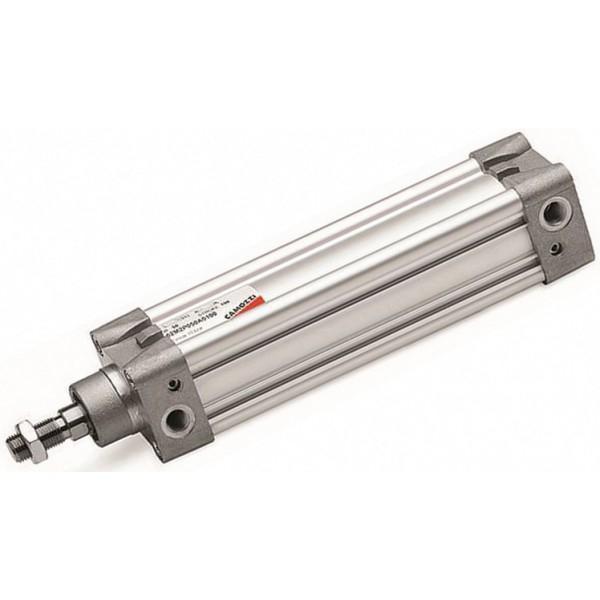

Пневмоцилиндр 62M2P080A0025
⌀80 мм, ход 25 мм
- Диаметр поршня
- 80 мм
- Ход поршня
- 25 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Для узла с ходом 25 мм и поршнем Ø80 мм подходит пневмоцилиндр 62M2P080A0025 — цилиндр из алюминиевого профиля по ISO 15552.
Пневмоцилиндр 62M2P080A0025: расшифровка обозначения
«62» — серия 62, алюминиевый профиль, «M» — магнит на поршне, «2» — двустороннее, торможение в обе стороны. Затем «P» — нержавеющий шток AISI 420B, «080» — типоразмер Ø80, «A» — стандартный тип крепления, «0025» — ход поршня 25 мм.
| Параметр | По коду и каталогу |
|---|---|
| Ø поршня | 80 мм |
| Ход поршня | 25 мм |
| Давление воздуха | 1–10 бар (максимум 1 МПа) |
| Присоединение воздуха | G3/8 |
| Рабочая температура | 0…+80 °C |
| Диаметр штока | 25 мм |
| Наружная резьба штока | M20x1,5 |
Подбор и монтаж
При 6 бар поршень Ø80 мм (площадь 50,24 см²) теоретически даёт 2661,4 Н на выдвижение и 2401,5 Н на втягивание; при 10 бар — 4435,7 Н.
Положение поршня определяют магнитными датчиками в пазах профиля; для этой серии подходят датчики CSH.
Рядом с позицией «Пневмоцилиндр 62M2P080A0025» в каталоге: 62M2P080A0050 (ход 50 мм); 62M2P080A0075 (ход 75 мм). Сводная группа: Пневмоцилиндры Camozzi серии 62, Ø поршня 80–100 мм.
Цену и срок назовём по заявке, поставка — по России и СНГ.
