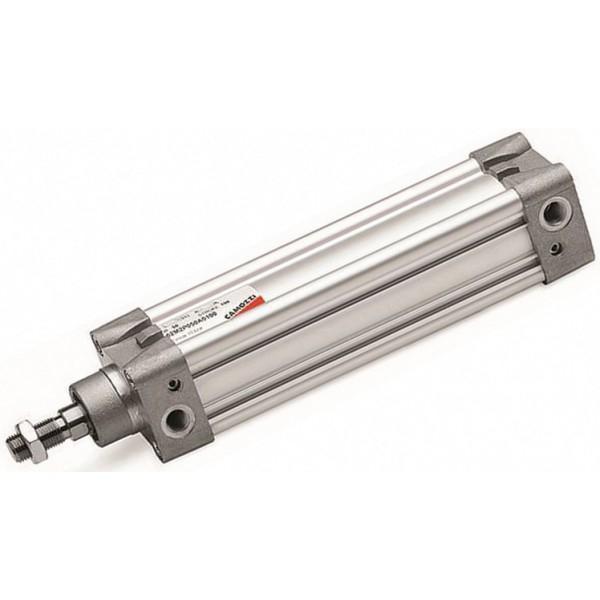

Пневмоцилиндр 62M2P100A0200
⌀100 мм, ход 200 мм
- Диаметр поршня
- 100 мм
- Ход поршня
- 200 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Для узла с ходом 200 мм и поршнем Ø100 мм подходит пневмоцилиндр 62M2P100A0200 — цилиндр из алюминиевого профиля по ISO 15552.
Пневмоцилиндр 62M2P100A0200: расшифровка обозначения
«62» — серия профильных цилиндров ISO 15552, «M» — модификация: магнитная, «2» — два рабочих хода с демпфированием. Дальше «P» — код материалов: нержавеющий шток и оцинкованный крепёж, «100» — поршень диаметром 100 мм, «A» — стандарт, гайка на штоке, «0200» — рабочий ход 200 мм.
| Параметр | По коду и каталогу |
|---|---|
| Обозначение | Пневмоцилиндр 62M2P100A0200 |
| Диаметр поршня | 100 мм |
| Ход поршня | 200 мм |
| Давление воздуха | до 1 МПа (1–10 бар) |
| Тип | двустороннего действия с торможением в обе стороны |
| Диаметр штока | 25 мм |
| Подвод воздуха | G1/2 |
| Температура | 0…+80 °C |
Особенности исполнения
Для подбора компрессора и распределителя пригодится норма Camozzi: 0,550 Нл на 10 мм хода при 6 бар для Ø100 мм.
Шток Ø25 мм с резьбой M20x1,5; наконечники GY, GA или вилку G подбирают под эту резьбу.
Рядом в каталоге: 62M2P100A0150 (ход короче — 150 мм); 62M2P100A0160 (ход короче — 160 мм); 62M2P100A0250 (ход длиннее — 250 мм). Остальные позиции группы — серия 62, Ø80–100 мм.
Пришлите заявку — сообщим цену и срок; доставка по России и СНГ.
