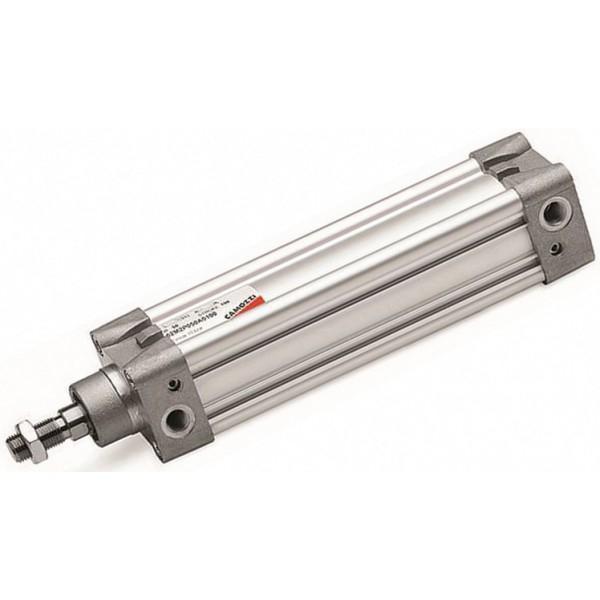

Пневмоцилиндр 62M2P080A0320
⌀80 мм, ход 320 мм
- Диаметр поршня
- 80 мм
- Ход поршня
- 320 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Для узла с ходом 320 мм и поршнем Ø80 мм подходит пневмоцилиндр 62M2P080A0320 — магнитный цилиндр стандарта ISO 15552.
Как читается код 62M2P080A0320
По порядку знаков: 62 — номер серии; M — модификация: магнитная; 2 — двустороннее, торможение в обе стороны; P — нержавеющий шток AISI 420B; 080 — диаметр поршня 80 мм; A — стандартный тип крепления; 0320 — 320 мм хода.
| Параметр | Значение |
|---|---|
| Ø поршня | 80 мм |
| Ход | 320 мм |
| Диапазон давления | 1–10 бар, верхний предел 1 МПа |
| Температура | 0…+80 °C |
| Присоединение воздуха | G3/8 |
| Теоретическое усилие при 6 бар | 2661,4 Н |
| Длина тормозной втулки | 20 мм |
Подбор и монтаж
Скорость без нагрузки — 10–1000 мм/с; чистый сухой воздух продлевает ресурс уплотнений.
Под резьбу штока M20x1,5 подбирают наконечник: шаровой шарнир GY, сферический GA, вилку G или самоцентрирующийся шарнир GK.
Воздух подводят через G3/8; торможение в конце хода регулируется, длина тормозной втулки — 20 мм.
Рядом с позицией «Пневмоцилиндр 62M2P080A0320» в каталоге: 62M2P080A0250 (ход короче); 62M2P080A0300 (ход короче); 62M2P080A0400 (ход длиннее). Полный список — в разделе серия 62.
Цена и срок поставки — по заявке; пневмоцилиндр 62M2P080A0320 отправляем по России и в страны СНГ.
