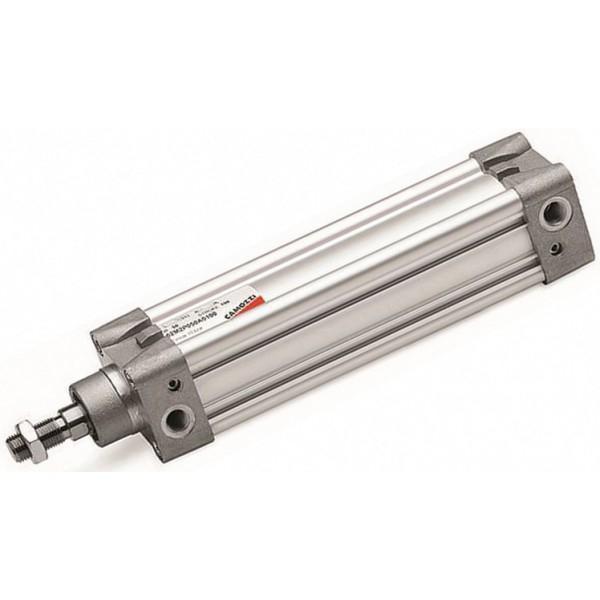

Пневмоцилиндр 62M2P100A0300
⌀100 мм, ход 300 мм
- Диаметр поршня
- 100 мм
- Ход поршня
- 300 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Пневмоцилиндр 62M2P100A0300 из серии 62 Camozzi: цилиндр с алюминиевой гильзой-профилем и шпильками внутри, Ø100 мм, ход 300 мм.
Пневмоцилиндр 62M2P100A0300: расшифровка обозначения
«62» — номер серии, «M» — поршень с магнитом, «2» — два рабочих хода с демпфированием. Затем «P» — материалы: шток AISI 420B, оцинкованные шпильки, «100» — поршень диаметром 100 мм, «A» — стандартный тип крепления, «0300» — 300 мм хода.
| Характеристика | Значение |
|---|---|
| Обозначение | Пневмоцилиндр 62M2P100A0300 |
| Диаметр поршня | 100 мм |
| Ход | 300 мм |
| Давление воздуха | 1–10 бар |
| Диаметр штока | 25 мм |
| Теоретическое усилие при 6 бар | 4158,5 Н |
| Температура | 0…+80 °C |
| Резьба штока | M20x1,5 |
Монтаж и обслуживание
Шток Ø25 мм с резьбой M20x1,5; наконечники GY, GA или вилку G подбирают под эту резьбу.
Смазка воздуха не требуется, требуется фильтрация: центробежный фильтр 25 мкм перед цилиндром.
Воздух подводят через G1/2; торможение в конце хода регулируется, длина тормозной втулки — 21 мм.
Рядом в каталоге: 62M2P100A0200 (ход короче); 62M2P100A0250 (ход короче); 62M2P100A0320 (ход длиннее). Весь ряд — в разделе серия 62, Ø80–100 мм.
Цену и срок назовём по заявке, поставка — по России и СНГ.
