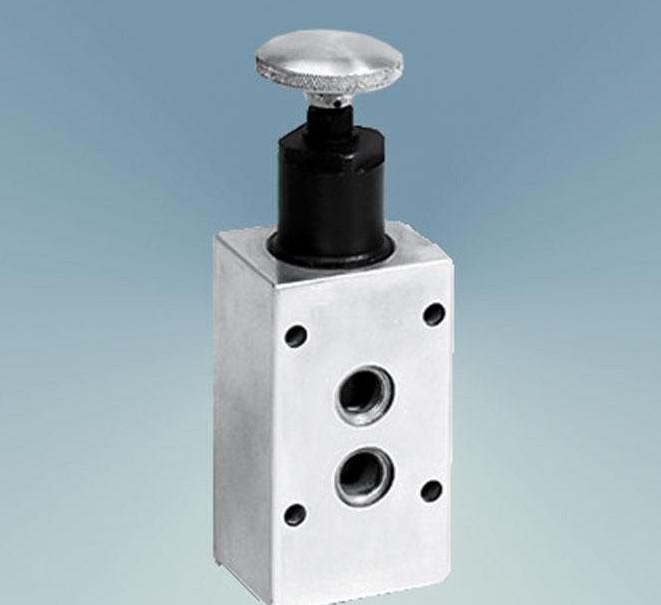

Гидрораспределитель РПГП-16/3С
- Тип
- гидрораспределитель с пропорциональным управлением непрямого действия
- Условный проход
- Ду 16
- Рабочее давление
- 32 МПа
- Монтаж
- стыковой
Позиция Гидрораспределитель РПГП-16/3С принадлежит к семейству гидрораспределителей ГСКТБ ГА, раздел «Гидрораспределители РПГП». По листу изготовителя: условный проход Ду 16, номинальное давление 32 МПа, максимальный расход 250 л/мин. Назначение — электрическое и гидравлическое управление пуском, остановом, направлением и скоростью движения исполнительных органов.
Устройство и назначение: Гидрораспределитель РПГП-16/3С
Монтаж — стыковой. Вид управления — электрическое и гидравлическое пропорциональное. Это распределитель непрямого действия: основной золотник перемещается потоком управления, который включает пилот; поэтому расход у него в разы больше, чем у распределителей прямого действия.
Характеристики: Гидрораспределитель РПГП-16/3С
| Характеристика | Данные |
|---|---|
| Условный проход | Ду 16 |
| Давление на входе: номинальное; максимальное | 32; 35 МПа |
| Расход максимальный | 250 л/мин |
Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.
Расход, скорость и мощность: Гидрораспределитель РПГП-16/3С
Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 250 л/мин ÷ 60 ≈ 133,3 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 250 л/мин выдвигается со скоростью 250 ÷ (6 × 31,17) ≈ 1,34 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Как работает распределитель: что важно знать о «Гидрораспределитель РПГП-16/3С»
Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя.
Сравнение «Гидрораспределитель РПГП-16/3С» с соседними
Соседние позиции раздела: Гидрораспределитель РПГП-10/3С (Ду 10, до 85 л/мин); Гидрораспределитель РПГП-20/3С (Ду 20, до 420 л/мин); Гидрораспределитель РПГП-32/3С (Ду 32, до 1200 л/мин).
Подбор и ограничения для «Гидрораспределитель РПГП-16/3С»
Подбирая «РПГП-16/3С», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Подставлять распределитель того же Ду без проверки схемы нельзя: положение каналов в нейтрали у них может быть разным.
