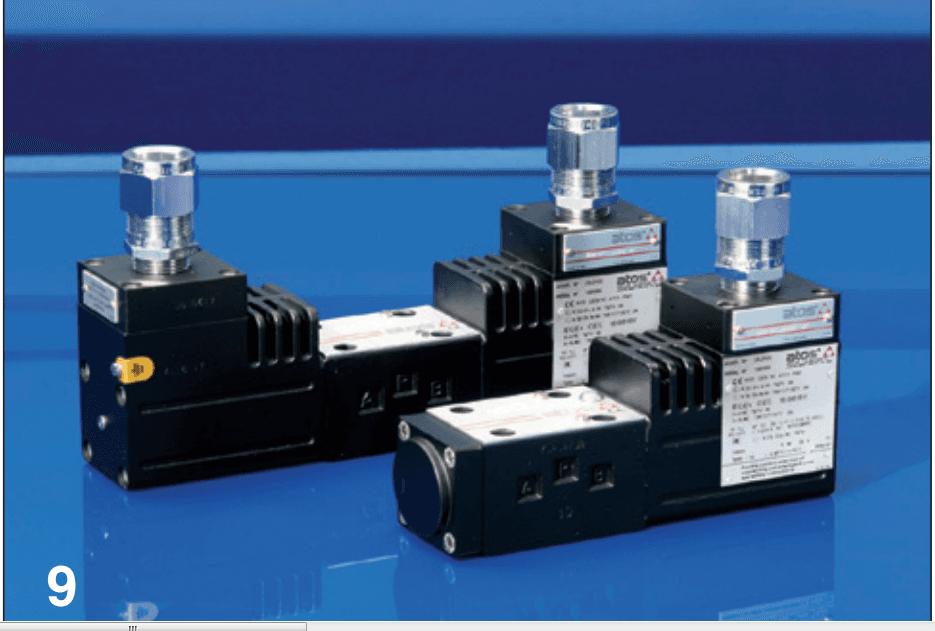

Гидрораспределитель DHA/UL-0713P/NPT/WP 24DC/BT
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Гидрораспределитель DHA/UL-0713P/NPT/WP 24DC/BT — взрывозащищённый золотниковый распределитель прямого действия Atos размера 06 по ISO 4401: два электромагнита, три позиции, пружинное центрирование. Допуск — исполнение cULus для североамериканского рынка. Серия пропускает до 70 л/мин при 350 бар на портах P, A и B. Основная особенность — золотник 3P: в центре порт P закрыт, а A и B соединены с баком T.
Что делает DHA/UL-0713P/NPT/WP 24DC/BT в схеме
Электромагнит толкает золотник, пружина возвращает его назад. Схема 71: два электромагнита, три позиции, пружинное центрирование. Золотник 3P: в центре порт P закрыт, а A и B соединены с баком T, поэтому потребитель разгружен на бак, давление насоса запирается на самом клапане. Поэтому клапан допускают в зонах с газом, паром и пылью, где обычная катушка недопустима. Версия золотника с буквой P даёт меньшие внутренние утечки.
Характеристики: Гидрораспределитель DHA/UL-0713P/NPT/WP 24DC/BT
| Характеристика | Значение |
|---|---|
| Опции в коде | /WP |
| Золотник | 3P |
| Давление P, A, B / T | 350 бар / 210 бар |
| Расход, не более | 70 л/мин |
| Серия и размер | DHA, размер 06 по ISO 4401 |
| Мощность электромагнита | 12 Вт при 20 °C |
| Схема | 71: два электромагнита, три позиции, пружинное центрирование |
| Масса по таблице | 4,3 кг (опция WP добавляет 0,25 кг) |
| Резьба кабельного ввода | 1/2″ NPT |
| Питание катушки | 24 В постоянного тока |
Гидрораспределитель DHA/UL-0713P/NPT/WP 24DC/BT: что значит запись в коде
Разбор идёт по схеме кода из таблицы Atos EX010.
DHA — распределитель прямого действия во взрывозащищённом исполнении; /UL — cULus; 0 — размер 06 (ISO 4401); 71 — два электромагнита, три позиции, пружинное центрирование; 3P — золотник; NPT — резьба кабельного ввода электромагнита 1/2″ NPT; WP — ручное дублирование под металлическим колпачком; 24DC — 24 В постоянного тока; /BT — уплотнения HNBR, окружающая температура до −40 °C.
Перепад давления и расход: DHA/UL-0713P/NPT/WP 24DC/BT
По кривым Q/Δp масла ISO VG 46 при 50 °C золотник 3P читается так: P→A — кривая D, P→B — D, A→T — A, B→T — A. Диаграмма рабочих пределов B для золотника 3P: около 300 бар на 36 л/мин, около 270 бар на 45 л/мин и около 210 бар на 70 л/мин. Погрешность считывания с графика — порядка ±10 бар и ±3 л/мин. Условный пример для проверки: насос 16 см³: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, укладывается в зону до 350 бар; насос 63 см³: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин, превышает предел серии 70 л/мин.
Электрическая часть DHA/UL-0713P/NPT/WP 24DC/BT
Электромагнит потребляет 12 Вт при 20 °C, поэтому ток при 24 В считается делением: 12 Вт ÷ 24 В = 0,5 А. Внутри оболочки трёхполюсная клеммная колодка: 1 — катушка, 2 — земля, 3 — катушка; провода до 2,5 мм², момент затяжки четырёх винтов M4 — 4 Н·м. Дополнительное заземление делают на наружном винте корпуса; внутренний провод земли — до 2,5 мм², внешний — до 4 мм². Для cULus нужен кабель морского судового типа 3C 2,5 мм² (14 AWG) с диапазоном температур не уже −25…+110 °C, для /BT — от −40 °C; провод 3C 1,5 мм² допускается только с предохранителем менее 10 А.
Аналоги и замена
Из близких позиций: DHA/RU/-0718P/PA-M 24DC — золотник 8P; ввод M; уплотнения NBR; опции нет; сертификат RU; DHA/UL-0713P/NPT 110DC — питание 110DC; уплотнения NBR; опции нет; DHA-0711/GK 24DC — золотник 1; ввод GK; уплотнения NBR; опции нет; сертификат группа II; DHA/UL-0713P-X00 — питание 00; ввод не указан; уплотнения NBR; опции нет. Остальные позиции собраны в разделах Гидрораспределители Atos DHA-071 — два электромагнита, три позиции и Гидрораспределитель DHA.
