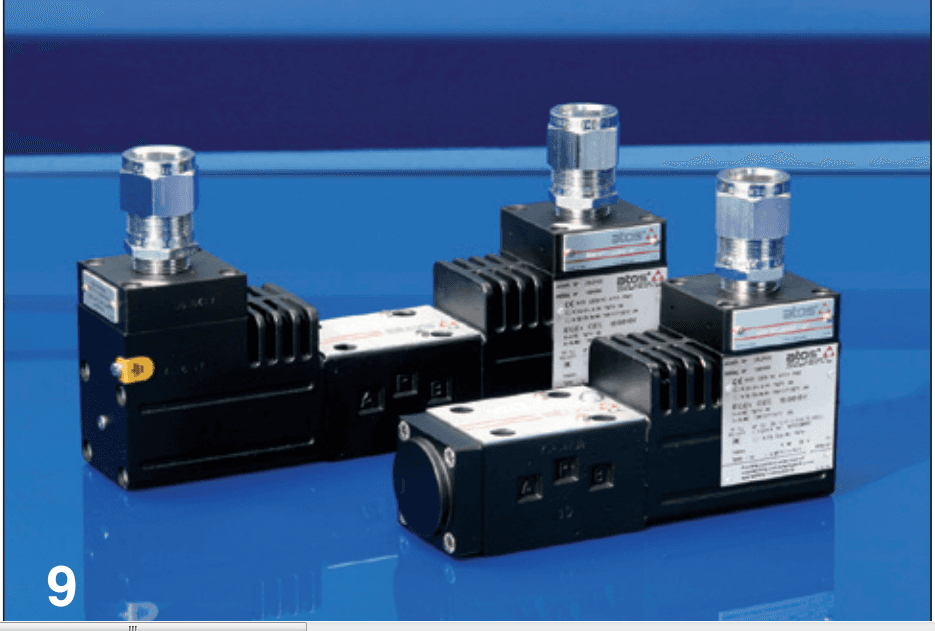

Гидрораспределитель DHA/UL-0713/PA-M-24DC
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC

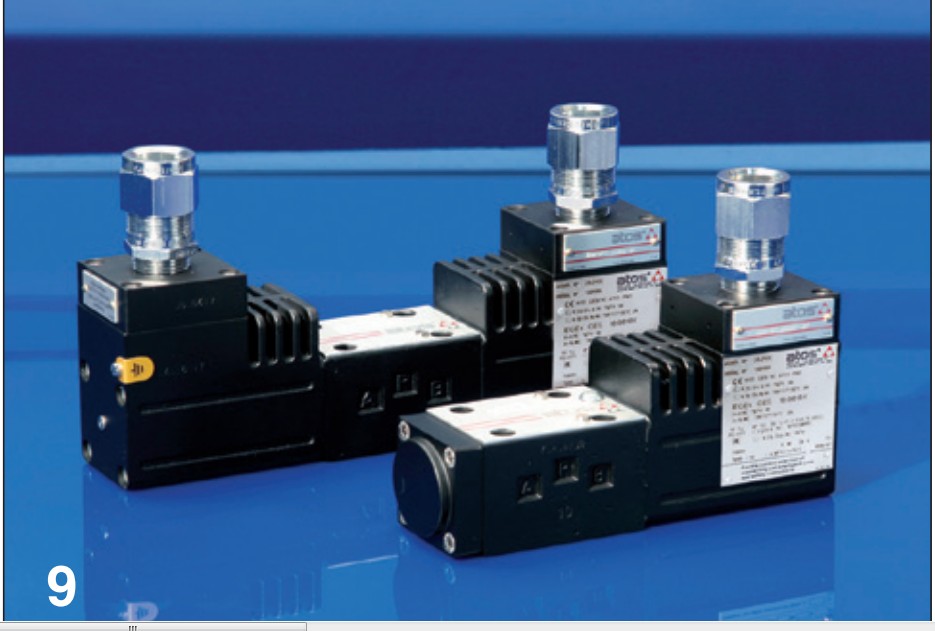

Гидрораспределитель DHA/UL-0713/PA-M-24DC — клапан для взрывоопасных зон из серии DHA: размер 06 по ISO 4401, схема 71 — два электромагнита, три позиции, пружинное центрирование. Предел по расходу — 70 л/мин, рабочее давление P, A и B — до 350 бар. По допуску это исполнение cULus для североамериканского рынка. Основная особенность — золотник 3: в центре порт P закрыт, а A и B соединены с баком T.
Принцип действия DHA/UL-0713/PA-M-24DC
Электромагнит толкает золотник, пружина возвращает его назад. Золотник 3: в центре порт P закрыт, а A и B соединены с баком T, поэтому потребитель разгружен на бак, давление насоса запирается на самом клапане. Для зон с газом, паром или пылью, где обычный электромагнит ставить нельзя, выбирают именно такое исполнение. Оболочка Ex d рассчитана так, чтобы возможный взрыв внутри не вышел наружу, а температура поверхности осталась в пределах класса.
Характеристики: Гидрораспределитель DHA/UL-0713/PA-M-24DC
| Показатель | Данные |
|---|---|
| Масса по таблице | 4,3 кг |
| Резьба кабельного ввода | M20×1,5 |
| Тип уплотнений | NBR |
| Золотник | 3 |
| Напряжение катушки | 24 В постоянного тока |
| Серия и типоразмер | DHA, размер 06 по ISO 4401 |
| Допуск по взрывозащите | cULus |
| Схема | 71: два электромагнита, три позиции, пружинное центрирование |
| Расход, не более | 70 л/мин |
| Мощность электромагнита | 12 Вт при 20 °C |
Гидрораспределитель DHA/UL-0713/PA-M-24DC: что значит запись в коде
Разбор идёт по схеме кода из таблицы Atos EX010.
DHA — распределитель прямого действия во взрывозащищённом исполнении; /UL — cULus; 0 — размер 06 (ISO 4401); 71 — два электромагнита, три позиции, пружинное центрирование; 3 — золотник; PA — запись о кабельном вводе серии PA; в таблице EX010 такого кода нет, вводы заказываются отдельно (KX800); M — резьба кабельного ввода электромагнита M20×1,5; 24DC — 24 В постоянного тока; суффикса уплотнений нет — NBR.
Перепад давления и расход: DHA/UL-0713/PA-M-24DC
Перепад давления золотника 3 по кривым Q/Δp (ISO VG 46, 50 °C): P→A — кривая D, P→B — D, A→T — A, B→T — A. Чем дальше по алфавиту буква, тем круче растёт перепад: кривая A достигает примерно 12 бар на 90 л/мин, кривая G — 24 бар примерно на 60 л/мин (значения с рисунка приближённо). Предел по расходу и давлению для золотника 3 задаёт диаграмма B: около 300 бар на 36 л/мин, около 270 бар на 45 л/мин и около 210 бар на 70 л/мин. Условный пример для проверки: насос 16 см³: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, укладывается в зону до 350 бар; насос 40 см³: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, предел давления ниже 270 бар и доходит примерно до 210 бар.
Электрическая часть DHA/UL-0713/PA-M-24DC
Электромагнит потребляет 12 Вт при 20 °C, поэтому ток при 24 В считается делением: 12 Вт ÷ 24 В = 0,5 А. Допуск напряжения ±10 %, изоляция класса H, режим работы непрерывный. Подключение — к трёхполюсной колодке под крышкой (1 — катушка, 2 — земля, 3 — катушка), провода сечением до 2,5 мм², винты M4 затягивают моментом 4 Н·м. Дополнительное заземление делают на наружном винте корпуса; внутренний провод земли — до 2,5 мм², внешний — до 4 мм².
Чем заменить DHA/UL-0713/PA-M-24DC
Из близких позиций: DHA/UL-0713/NPT 24DC — ввод NPT; DHA-0713/M/7 24DC — опции /7; сертификат группа II; DHA-0713/GK/MV 24DC/BT — ввод GK; уплотнения HNBR; опции /MV; сертификат группа II; DHA-0711/1/M 24DC — золотник 1/1; сертификат группа II. Остальные позиции собраны в разделах Гидрораспределители Atos DHA-071 — два электромагнита, три позиции и Гидрораспределитель DHA.
