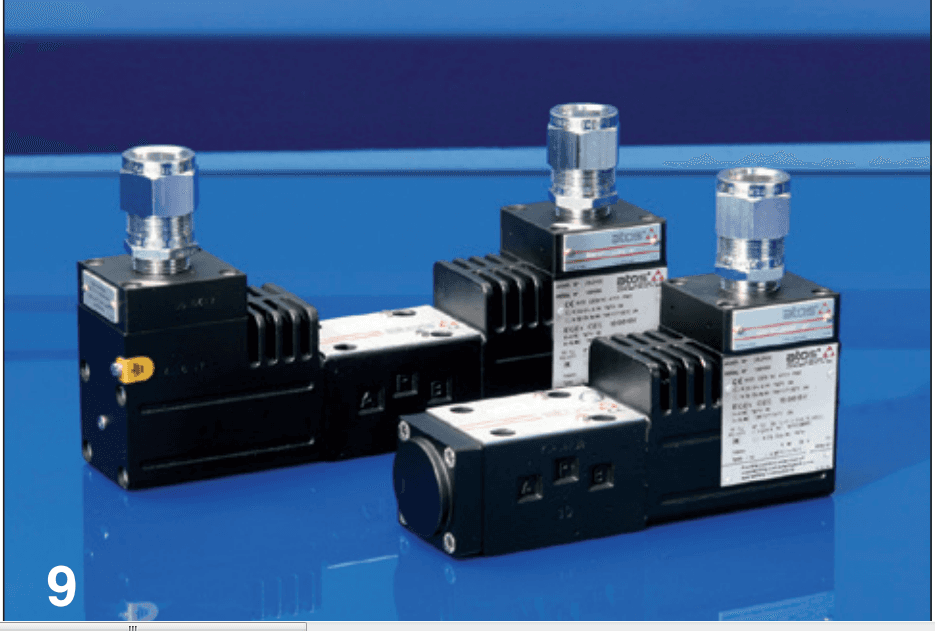

Гидрораспределитель DHA-0713/1/M-24DC
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Гидрораспределитель DHA-0713/1/M-24DC принадлежит взрывозащищённой серии Atos DHA: электромагниты в оболочке Ex d, размер 06 по ISO 4401, два электромагнита, три позиции, пружинное центрирование. Серия пропускает до 70 л/мин при 350 бар на портах P, A и B. Сертификация: мультисертификат для группы II (газ и пыль): ATEX, IECEx, EAC, PESO, CCC. Золотник 3/1 — в центре порт P закрыт, а проходы из потребительских портов на бак сужены.
Принцип действия DHA-0713/1/M-24DC
Электромагнит толкает золотник, пружина возвращает его назад. По схеме 71 это два электромагнита, три позиции, пружинное центрирование. У золотника 3/1 в центре порт P закрыт, а проходы из потребительских портов на бак сужены; по смыслу потребитель медленно сбрасывается на бак, давление насоса заперто. Поэтому его ставят там, где из-за газовой или пылевой атмосферы обычная катушка запрещена.
Характеристики: Гидрораспределитель DHA-0713/1/M-24DC
| Характеристика | Значение |
|---|---|
| Серия и размер | DHA, размер 06 по ISO 4401 |
| Схема | 71: два электромагнита, три позиции, пружинное центрирование |
| Золотник | 3/1 |
| Сертификат | группа II: ATEX, IECEx, EAC, PESO, CCC |
| Катушка | 24 В постоянного тока |
| Мощность электромагнита | 8 Вт при 20 °C |
| Тип уплотнений | NBR |
| Расход, не более | 70 л/мин |
Гидрораспределитель DHA-0713/1/M-24DC: расшифровка обозначения
Разбор идёт по схеме кода из таблицы Atos EX010.
- DHA — распределитель прямого действия во взрывозащищённом исполнении
- 0 — размер 06 (ISO 4401); 71 — два электромагнита, три позиции, пружинное центрирование; 3/1 — золотник
- M — резьба кабельного ввода электромагнита M20×1,5
- 24DC — 24 В постоянного тока
- суффикса уплотнений нет — NBR
Перепад давления и расход: DHA-0713/1/M-24DC
Перепад давления золотника 3/1 по кривым Q/Δp (ISO VG 46, 50 °C): P→A — кривая D, P→B — D, A→T — A, B→T — A. Для золотника 3/1 действует диаграмма C: около 150 бар до примерно 38 л/мин и около 120 бар на предельных 50 л/мин. Погрешность считывания с графика — порядка ±10 бар и ±3 л/мин. Условный пример для проверки: насос 40 см³: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, больше предельных 50 л/мин диаграммы C; насос 16 см³: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, допустимо при давлении до 150 бар. Пики расхода при переключении выше средней подачи: запас считают по пику.
Питание и подключение DHA-0713/1/M-24DC
При питании 24 В постоянного тока и мощности 8 Вт: 8 Вт ÷ 24 В = 0,33 А. Допуск напряжения ±10 %, изоляция класса H, режим работы непрерывный. Внутри оболочки трёхполюсная клеммная колодка: 1 — катушка, 2 — земля, 3 — катушка; провода до 2,5 мм², момент затяжки четырёх винтов M4 — 4 Н·м. Дополнительное заземление делают на наружном винте корпуса; внутренний провод земли — до 2,5 мм², внешний — до 4 мм².
Чем заменить DHA-0713/1/M-24DC
По параметрам рядом стоят: DHA-0713/1/M-24DC/BT — уплотнения HNBR; DHA/M-0714/M 24DC — золотник 4; сертификат M; DHA-0714/GK 24DC — золотник 4; ввод GK; DHA-0711/M 24DC — золотник 1. По странице соседи — DHA-0711/PA-GK-24DC и DHA-0713/1/M-24DC/BT. Полный список — Гидрораспределители Atos DHA-071 — два электромагнита, три позиции, а шире — Гидрораспределитель DHA.
