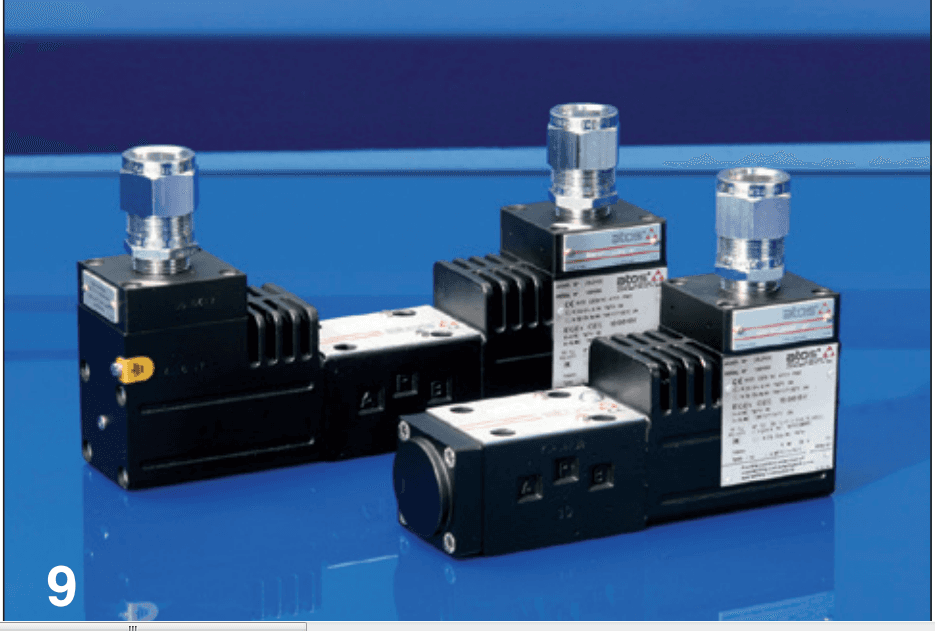

Гидрораспределитель DHA-0713/M 24DC
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Гидрораспределитель DHA-0713/M 24DC принадлежит взрывозащищённой серии Atos DHA: электромагниты в оболочке Ex d, размер 06 по ISO 4401, два электромагнита, три позиции, пружинное центрирование. Допуск — мультисертификат для группы II (газ и пыль): ATEX, IECEx, EAC, PESO, CCC. Золотник 3 — в центре порт P закрыт, а A и B соединены с баком T. Предел по расходу — 70 л/мин, рабочее давление P, A и B — до 350 бар.
Как работает Гидрораспределитель DHA-0713/M 24DC
Усилие электромагнита передвигает золотник, а возврат делает пружина. Золотник 3 — в центре порт P закрыт, а A и B соединены с баком T, то есть потребитель разгружен на бак, давление насоса запирается на самом клапане.
Характеристики: Гидрораспределитель DHA-0713/M 24DC
| Показатель | Данные |
|---|---|
| Серия и размер | DHA, размер 06 по ISO 4401 |
| Схема | 71: два электромагнита, три позиции, пружинное центрирование |
| Золотник | 3 |
| Допуск по взрывозащите | группа II: ATEX, IECEx, EAC, PESO, CCC |
| Напряжение катушки | 24 В постоянного тока |
| Резьба кабельного ввода | M20×1,5 |
| Предел по расходу | 70 л/мин |
| Масса по таблице | 4,3 кг |
Гидрораспределитель DHA-0713/M 24DC: расшифровка обозначения
Читается запись слева направо, как в таблице Atos EX010.
- DHA — распределитель прямого действия во взрывозащищённом исполнении
- 0 — размер 06 (ISO 4401); 71 — два электромагнита, три позиции, пружинное центрирование; 3 — золотник
- M — резьба кабельного ввода электромагнита M20×1,5
- 24DC — 24 В постоянного тока
- суффикса уплотнений нет — NBR
Расход и перепад: DHA-0713/M 24DC
Кривые Q/Δp для золотника 3: P→A — кривая D, P→B — D, A→T — A, B→T — A. Каждая следующая буква — более крутая кривая: A доходит примерно до 12 бар на 90 л/мин, G выходит на 24 бар около 60 л/мин (по рисунку, приближённо). Для золотника 3 действует диаграмма B: около 300 бар на 36 л/мин, около 270 бар на 45 л/мин и около 210 бар на 70 л/мин. Погрешность считывания с графика — порядка ±10 бар и ±3 л/мин. Условным примером возьмём так: насос 40 см³: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, предел давления ниже 270 бар и доходит примерно до 210 бар; насос 63 см³: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин, превышает предел серии 70 л/мин.
Электрическая часть DHA-0713/M 24DC
Ток катушки на 24 В: 8 Вт ÷ 24 В = 0,33 А (мощность 8 Вт при 20 °C). Внутри оболочки трёхполюсная клеммная колодка: 1 — катушка, 2 — земля, 3 — катушка; провода до 2,5 мм², момент затяжки четырёх винтов M4 — 4 Н·м. Дополнительное заземление делают на наружном винте корпуса; внутренний провод земли — до 2,5 мм², внешний — до 4 мм².
Классы температуры и допуск: DHA-0713/M 24DC
Для группы II класс T6 (поверхность до 85 °C) действует при окружающей температуре −40…+45 °C, а T4 (до 135 °C) — при −40…+70 °C. Уплотнения NBR: жидкость от −20 до +60 °C, с HFC до +50 °C; окружающая температура от −20 до +70 °C. Температура воспламенения жидкости должна быть как минимум на 50 °C выше температуры поверхности электромагнита. Кабель на 70 °C окружающей должен выдерживать не менее 90 °C (cULus — 100 °C); при 45 °C требование не задано. Копии свидетельств и их действующую редакцию сверяйте по таблице Atos EX010. Сервисные работы вне уполномоченной мастерской аннулируют сертификацию.
Чем заменить DHA-0713/M 24DC
Из близких позиций: DHA-0713/NPT 24DC/BT — ввод NPT; уплотнения HNBR; DHA-0711/1/M 24DC — золотник 1/1; DHA-0711/M 24DC — золотник 1; DHA-0713-X00 — питание 00; ввод не указан. Рядом в разделе также DHA-0713/GK/MV 24DC/BT и DHA-0713/GK-110DC. Полный список — Гидрораспределители Atos DHA-071 — два электромагнита, три позиции, а шире — Гидрораспределитель DHA.
