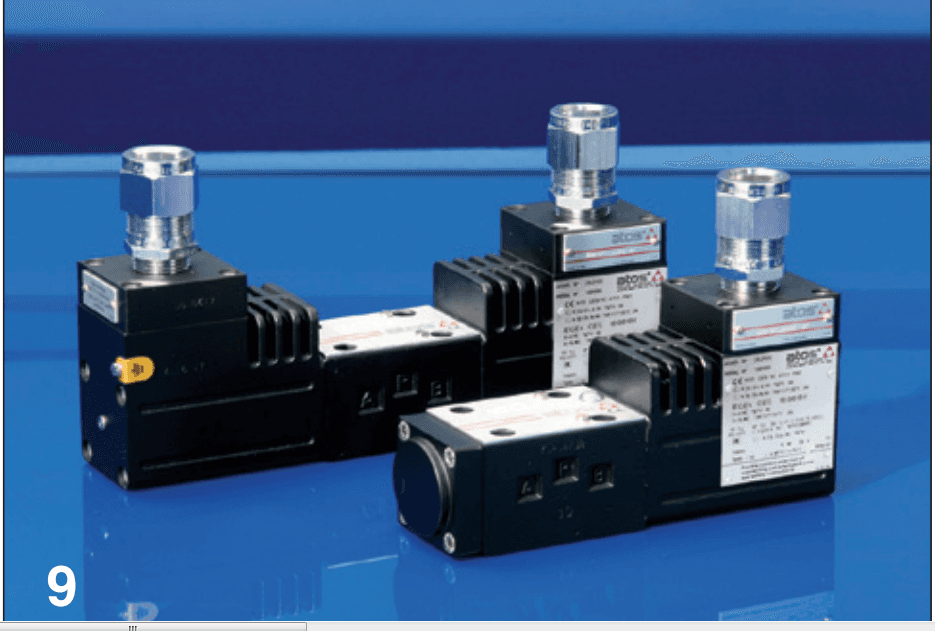

Гидрораспределитель DHA-0631/2/GK 24DC
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Гидрораспределитель DHA-0631/2/GK 24DC предназначен для гидропривода во взрывоопасной среде: один электромагнит, две крайние позиции, пружинный возврат, размер 06 по ISO 4401. Расход — до 70 л/мин, давление в портах P, A и B — до 350 бар. Золотник 1/2 — при переходе между позициями все порты закрыты. По допуску это мультисертификат для группы II (газ и пыль): ATEX, IECEx, EAC, PESO, CCC.
Принцип действия DHA-0631/2/GK 24DC
Усилие электромагнита передвигает золотник, а возврат делает пружина. Золотник 1/2 — при переходе между позициями все порты закрыты, то есть потребитель удерживается запертым на время переключения. Оболочка Ex d не выпускает взрыв наружу и держит поверхность электромагнита в границах температурного класса. Поэтому его ставят там, где из-за газовой или пылевой атмосферы обычная катушка запрещена. По схеме 63 это один электромагнит, две крайние позиции, пружинный возврат.
Характеристики: Гидрораспределитель DHA-0631/2/GK 24DC
| Параметр | Значение |
|---|---|
| Семейство, размер | DHA, размер 06 по ISO 4401 |
| Схема | 63: один электромагнит, две крайние позиции, пружинный возврат |
| Золотник | 1/2 |
| Сертификат | группа II: ATEX, IECEx, EAC, PESO, CCC |
| Питание катушки | 24 В постоянного тока |
| Резьба кабельного ввода | GK-1/2″ |
| Тип уплотнений | NBR |
| Расход, не более | 70 л/мин |
| Давление P, A, B / T | 350 бар / 210 бар |
| Масса по таблице | 2,65 кг |
Гидрораспределитель DHA-0631/2/GK 24DC: расшифровка обозначения
Разбор идёт по схеме кода из таблицы Atos EX010.
- DHA — распределитель прямого действия во взрывозащищённом исполнении
- 0 — размер 06 (ISO 4401); 63 — один электромагнит, две крайние позиции, пружинный возврат; 1/2 — золотник
- GK — резьба кабельного ввода электромагнита GK-1/2″
- 24DC — 24 В постоянного тока
- суффикса уплотнений нет — NBR
Перепад давления и расход: DHA-0631/2/GK 24DC
По кривым Q/Δp масла ISO VG 46 при 50 °C золотник 1/2 читается так: P→A — кривая D, P→B — D, A→T — D, B→T — D. Для золотника 1/2 действует диаграмма B: около 300 бар на 36 л/мин, около 270 бар на 45 л/мин и около 210 бар на 70 л/мин. Цифры взяты с графика, погрешность считывания около ±10 бар и ±3 л/мин. Для проверки возьмём два условных насоса: насос 16 см³: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, укладывается в зону до 350 бар; насос 25 см³: 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин, близко к точке около 300 бар. Пики расхода при переключении выше средней подачи: запас считают по пику.
Питание и подключение DHA-0631/2/GK 24DC
Электромагнит потребляет 8 Вт при 20 °C, поэтому ток при 24 В считается делением: 8 Вт ÷ 24 В = 0,33 А. Изоляция катушки класса H, режим включения непрерывный, допуск напряжения ±10 %. Подключение — к трёхполюсной колодке под крышкой (1 — катушка, 2 — земля, 3 — катушка), провода сечением до 2,5 мм², винты M4 затягивают моментом 4 Н·м. Внешний провод заземления — до 4 мм², внутренний — до 2,5 мм²; винт для дополнительного выравнивания потенциалов расположен на корпусе.
Соседние исполнения и замена
Из близких позиций: DHA-0631/2/GK/WP24DC — опции /WP; DHA-0631/2/M/7A-X24DC — ввод M; опции /7, /A; DHA-0631/2/M 24DC — ввод M; DHA-0631/2/M/A 24DC — ввод M; опции /A. По странице соседи — DHA-0630/2/PA-GK-24DC и DHA-0631/2/GK 24DC/BT. Не взрывозащищённые аналоги по присоединению — Гидрораспределитель DHE и Гидрораспределитель DHI; в опасной зоне ими DHA не заменить. Полный список — Гидрораспределители Atos DHA-063 — один электромагнит, две крайние позиции, а шире — Гидрораспределитель DHA.
