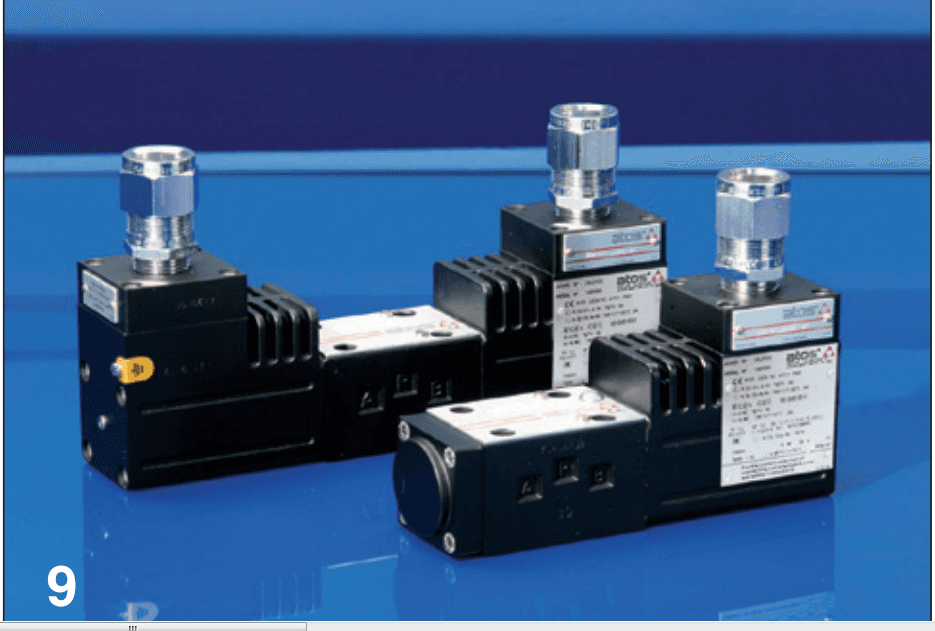

Гидрораспределитель DHA-0713/M 24DC/BT
Катушка 24 В DC.
- Напряжение катушки
- 24 В DC
Гидрораспределитель DHA-0713/M 24DC/BT принадлежит взрывозащищённой серии Atos DHA: электромагниты в оболочке Ex d, размер 06 по ISO 4401, два электромагнита, три позиции, пружинное центрирование. По допуску это мультисертификат для группы II (газ и пыль): ATEX, IECEx, EAC, PESO, CCC. Расход — до 70 л/мин, давление в портах P, A и B — до 350 бар. Основная особенность — золотник 3: в центре порт P закрыт, а A и B соединены с баком T.
Что делает DHA-0713/M 24DC/BT в схеме
Электромагнит толкает золотник, пружина возвращает его назад. По схеме 71 это два электромагнита, три позиции, пружинное центрирование. У золотника 3 в центре порт P закрыт, а A и B соединены с баком T; по смыслу потребитель разгружен на бак, давление насоса запирается на самом клапане. Электромагнит помещён в оболочку Ex d: она удерживает взрыв внутри и ограничивает нагрев поверхности.
Характеристики: Гидрораспределитель DHA-0713/M 24DC/BT
| Параметр | Данные |
|---|---|
| Семейство, размер | DHA, размер 06 по ISO 4401 |
| Схема | 71: два электромагнита, три позиции, пружинное центрирование |
| Золотник | 3 |
| Катушка | 24 В постоянного тока |
| Резьба кабельного ввода | M20×1,5 |
| Предел по расходу | 70 л/мин |
| Давление P, A, B / T | 350 бар / 210 бар |
Гидрораспределитель DHA-0713/M 24DC/BT: расшифровка обозначения
Код складывается по схеме EX010, часть записей — из прежней редакции E120.
- DHA — распределитель прямого действия во взрывозащищённом исполнении
- 0 — размер 06 (ISO 4401); 71 — два электромагнита, три позиции, пружинное центрирование; 3 — золотник
- M — резьба кабельного ввода электромагнита M20×1,5
- 24DC — 24 В постоянного тока
- /BT — уплотнения HNBR, окружающая температура до −40 °C
Гидрораспределитель DHA-0713/M 24DC/BT: потери давления и предел расхода
Перепад давления золотника 3 по кривым Q/Δp (ISO VG 46, 50 °C): P→A — кривая D, P→B — D, A→T — A, B→T — A. Для золотника 3 действует диаграмма B: около 300 бар на 36 л/мин, около 270 бар на 45 л/мин и около 210 бар на 70 л/мин. Для проверки возьмём два условных насоса: насос 25 см³: 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин, близко к точке около 300 бар; насос 40 см³: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, предел давления ниже 270 бар и доходит примерно до 210 бар. Если расход скачет при переключении, считайте запас по пику, а не по средней подаче насоса.
Взрывозащита и температура DHA-0713/M 24DC/BT
Для группы II класс T6 (поверхность до 85 °C) действует при окружающей температуре −40…+45 °C, а T4 (до 135 °C) — при −40…+70 °C. Уплотнения /BT (HNBR) рассчитаны на окружающую −40 °C и жидкость от −40 до +60 °C, с HFC — до +50 °C. Жидкость подбирают так, чтобы её температура воспламенения была не ниже поверхности электромагнита плюс 50 °C. Минимальная температура кабеля при окружающей 70 °C — 90 °C (для cULus — 100 °C), при 45 °C не регламентируется. Сертификат под объект сверяют по таблице Atos EX010 и документам к партии. Ремонт без допуска изготовителя лишает клапан сертификата.
Соседние исполнения и замена
По параметрам рядом стоят: DHA-0713/M 24DC — уплотнения NBR; DHA-0713/GK-110DC — питание 110DC; ввод GK; уплотнения NBR; DHA-0711/M 24DC — золотник 1; уплотнения NBR; DHA-0711/1/M 24DC — золотник 1/1; уплотнения NBR. Рядом в разделе также DHA-0711/GK 24DC и DHA-0714/GK 24DC. Для обычных помещений есть DHI и DHE (Гидрораспределитель DHI, Гидрораспределитель DHE): монтажная поверхность та же, но оболочки Ex d у них нет.
