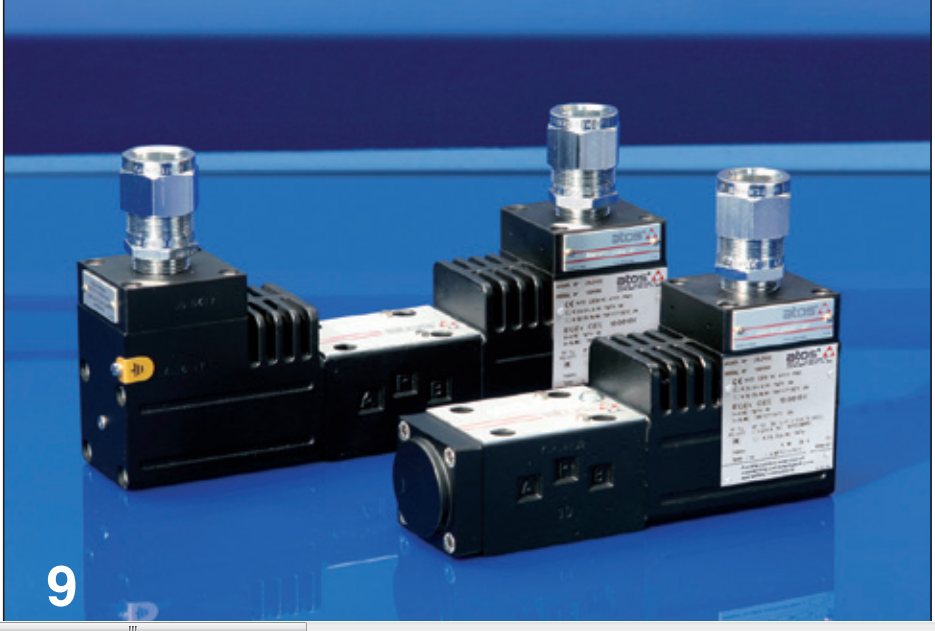

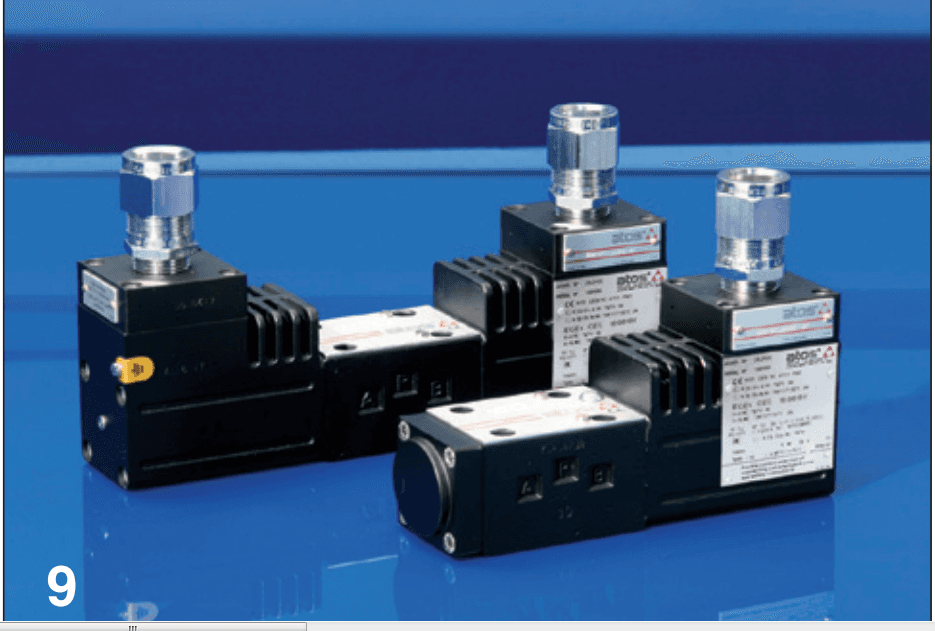

Гидрораспределитель DHA-0631/2/GK 24DC/BT

Гидрораспределитель DHA-0631/2/GK 24DC/BT предназначен для гидропривода во взрывоопасной среде: один электромагнит, две крайние позиции, пружинный возврат, размер 06 по ISO 4401. Допуск — мультисертификат для группы II (газ и пыль): ATEX, IECEx, EAC, PESO, CCC. Золотник 1/2 — при переходе между позициями все порты закрыты. Расход — до 70 л/мин, давление в портах P, A и B — до 350 бар.

Что делает DHA-0631/2/GK 24DC/BT в схеме

Схема 63: один электромагнит, две крайние позиции, пружинный возврат. Золотник 1/2 — при переходе между позициями все порты закрыты, то есть потребитель удерживается запертым на время переключения. Оболочка Ex d не выпускает взрыв наружу и держит поверхность электромагнита в границах температурного класса. Поэтому его ставят там, где из-за газовой или пылевой атмосферы обычная катушка запрещена.

Характеристики: Гидрораспределитель DHA-0631/2/GK 24DC/BT

Гидрораспределитель DHA-0631/2/GK 24DC/BT: расшифровка обозначения

Разбор идёт по схеме кода из таблицы Atos EX010.

DHA — распределитель прямого действия во взрывозащищённом исполнении; 0 — размер 06 (ISO 4401); 63 — один электромагнит, две крайние позиции, пружинный возврат; 1/2 — золотник; GK — резьба кабельного ввода электромагнита GK-1/2″; 24DC — 24 В постоянного тока; /BT — уплотнения HNBR, окружающая температура до −40 °C.

Расход и перепад: DHA-0631/2/GK 24DC/BT

Перепад давления золотника 1/2 по кривым Q/Δp (ISO VG 46, 50 °C): P→A — кривая D, P→B — D, A→T — D, B→T — D. Каждая следующая буква — более крутая кривая: A доходит примерно до 12 бар на 90 л/мин, G выходит на 24 бар около 60 л/мин (по рисунку, приближённо). Диаграмма рабочих пределов B для золотника 1/2: около 300 бар на 36 л/мин, около 270 бар на 45 л/мин и около 210 бар на 70 л/мин. Погрешность считывания с графика — порядка ±10 бар и ±3 л/мин. Для проверки возьмём два условных насоса: насос 40 см³: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, предел давления ниже 270 бар и доходит примерно до 210 бар; насос 16 см³: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, укладывается в зону до 350 бар.

Аналоги и замена

По параметрам рядом стоят: DHA-0631/2/GK 24DC — уплотнения NBR; DHA-0631/2/M/A 24DC — ввод M; уплотнения NBR; опции /A; DHA-0631/2/M 12DC — питание 12DC; ввод M; уплотнения NBR; DHA-0631/2/M 24DC/BT — ввод M. По странице соседи — DHA-0631/2/GK 24DC и DHA-0631/2/GK/WP24DC. Для обычных помещений есть DHI и DHE (Гидрораспределитель DHI, Гидрораспределитель DHE): монтажная поверхность та же, но оболочки Ex d у них нет.

Установка и обслуживание DHA-0631/2/GK 24DC/BT

Плита по ISO 4401-03-02-0-05 с шероховатостью Ra не более 0,8 (рекомендуется 0,4) и плоскостностью 0,01 на 100 мм. Клапан можно ставить в любом положении. Крепление — четыре винта M5×50 класса 12.9, момент 8 Н·м, уплотнения — четыре кольца OR 108. Диаметр портов P, A, B, T — до 7,5 мм. Резьбу кабельного ввода уплотняют составом Loctite 545. Чистота жидкости — не хуже ISO 4406 класс 20/18/15; вязкость 15–100 мм²/с. Корпус покрыт цинком с чёрной пассивацией, стойкость в солевом тумане более 200 часов.
