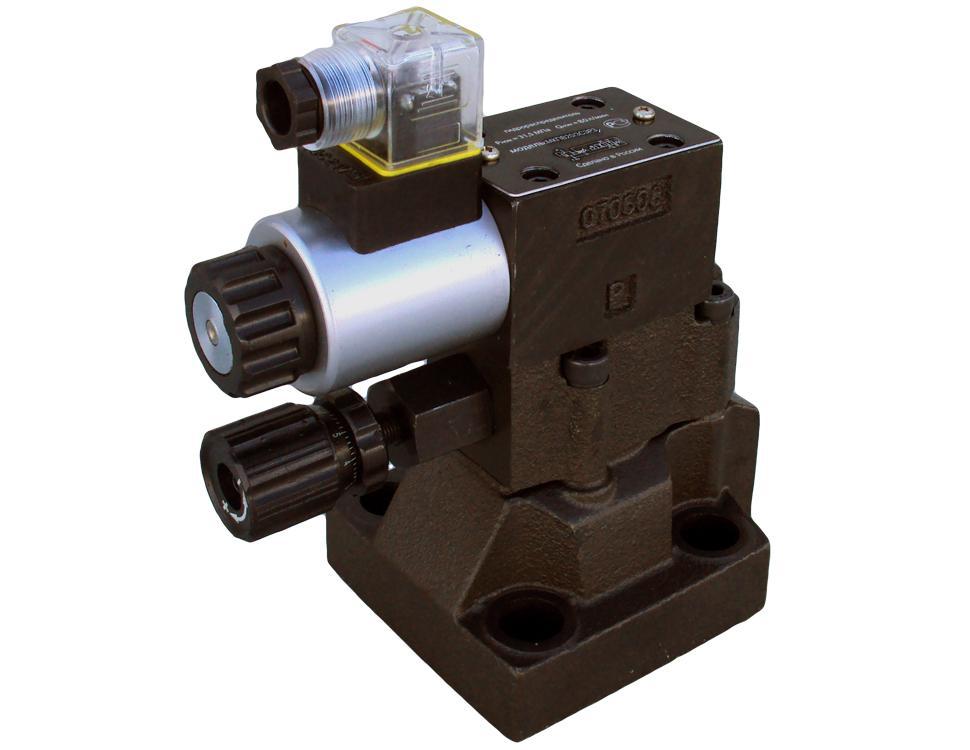

Гидроклапан МКПВП-10/3Т1Э
- Тип
- гидроклапан предохранительный с пропорциональным управлением
- Условный проход
- Ду 10
- Рабочее давление
- 32 МПа
- Монтаж
- трубный
- Исполнение
- пропорциональный электромагнит без датчика обратной связи; с дополнительным электрогидравлическим управлением
Гидроклапан МКПВП-10/3Т1Э регулирует давление пропорционально току электромагнита: Ду 10, давление на входе до 32 МПа, расход 80 л/мин номинальный и 200 л/мин максимальный. В названии закодировано: трубный монтаж, электромагнит без датчика обратной связи, с дополнительным электрогидравлическим управлением (в названии Э).
Что происходит внутри МКПВП-10/3Т1Э
Слив управления объединён с основным; независимый отвод в бак указывается в обозначении буквой У и идёт через отверстие К 1/8, закрытое пробкой. Ток задаёт электронный блок — щитовой, на DIN-рейке или интегрированный, установленный прямо на аппарате; ток растёт вместе с входным напряжением блока. Без датчика обратной связи гистерезис выше — до 4 %, нелинейность — до 7 %; взамен конструкция проще. Буква Э означает гидрораспределитель в линии управления: выключен — клапан заперт и давление не регулирует, включён — работает как пропорциональный. Усилие на якоре пропорционально току в обмотке, передаётся на конический клапан и определяет давление управления, а через него — давление в системе. Без тока управляющий клапан открыт, поэтому основной клапан сбрасывает поток на слив и держит минимальное давление. Позицию «Гидроклапан МКПВП-10/3Т1Э» проверяют по документу, а не по внешнему виду.
Характеристики: Гидроклапан МКПВП-10/3Т1Э
| Характеристика | Значение |
|---|---|
| Тип | предохранительный с пропорциональным управлением |
| Условный проход | Ду 10 |
| Присоединение | трубный |
| Номинальное давление на входе | 32 МПа |
| Диапазоны регулирования | 0,4–4,0; 1,0–12,5; 1,5–25; 2,0–35 МПа |
| Номинальный расход | 80 л/мин |
| Расход, максимальный | 200 л/мин |
| Расход минимальный | 3,2 л/мин |
| Максимальное давление разгрузки | 0,4 МПа |
| Электромагнит | без датчика обратной связи |
| Габариты по листу | H = 246, L = 173, B = 173 мм, резьба D = M27×2 |
| Дополнительно | с дополнительным электрогидравлическим управлением (в названии Э) |
Код МКПВП-10/3Т1Э по частям
МКПВП — гидроклапан предохранительный с пропорциональным управлением; 10 — условный проход Ду 10 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). Т — трубный монтаж. Цифра 1: пропорциональный электромагнит без датчика обратной связи. Э — дополнительное электрогидравлическое управление. Какой из четырёх диапазонов регулирования нужен и каким будет электронный блок, в названии не сказано — это уточняют при заказе.
Арифметика подбора для МКПВП-10/3Т1Э
Возьмём условный насос: 16 см³ на 1450 об/мин (16 × 1450 ÷ 1000) = 23,2 л/мин — примерно 29 % от номинальных 80 л/мин (23,2 ÷ 80 × 100). Габариты относительно базового исполнения 10/3Т1: H: 246 − 200 = 46 мм, L: 173 − 173 = 0 мм, B: 173 − 173 = 0 мм. При разгрузке клапан Ду 10 даёт не более 0,4 МПа (4 бар). Ещё один условный насос: 25 см³ при 1450 об/мин: 25 × 1450 ÷ 1000 = 36,25 л/мин, это 36,25 ÷ 80 × 100 ≈ 45,3 % номинального расхода. Минимальный расход по листу — 3,2 л/мин, а максимальный — 200 л/мин: 200 ÷ 3,2 ≈ 62 раз между нижней и верхней границей. Данные по «Гидроклапан МКПВП-10/3Т1Э» берутся из листа изготовителя и карточки.
Комплект к МКПВП-10/3Т1Э
Напряжение электромагнита — 12 или 24 В. К клапану заказывают электронный блок управления — щитовой, с креплением на DIN-рейке или интегрированный. Назовите диапазон регулирования: 0,4–4,0, 1,0–12,5, 1,5–25 или 2,0–35 МПа. Трубные присоединения подбирают по резьбе D из таблицы. Если в системе стоит «Гидроклапан МКПВП-10/3Т1Э», проверьте шильдик ещё раз.
Подбор замены для МКПВП-10/3Т1Э
С этой позицией чаще всего сверяют: МКПВП-10/3Т2, МКПВП-10/3Т2Э, Гидроклапан МКПВП-10/3Т1. Ещё в группе: МКПВП-6/3С, МКПВП-10/3СЕ2А, МКПВП-10/3Т1А. Изделия других изготовителей сопоставляют по Ду, диапазону регулирования и размерам стыковой плоскости; одинаковое название не гарантирует замену. Заменяя «Гидроклапан МКПВП-10/3Т1Э», сверяйте весь код, а не начало.
Чего не делать с МКПВП-10/3Т1Э
Если важна повторяемость настройки, берут исполнение 2 с датчиком обратной связи. При заказе «Гидроклапан МКПВП-10/3Т1Э» называйте код целиком, вместе с последними знаками.
