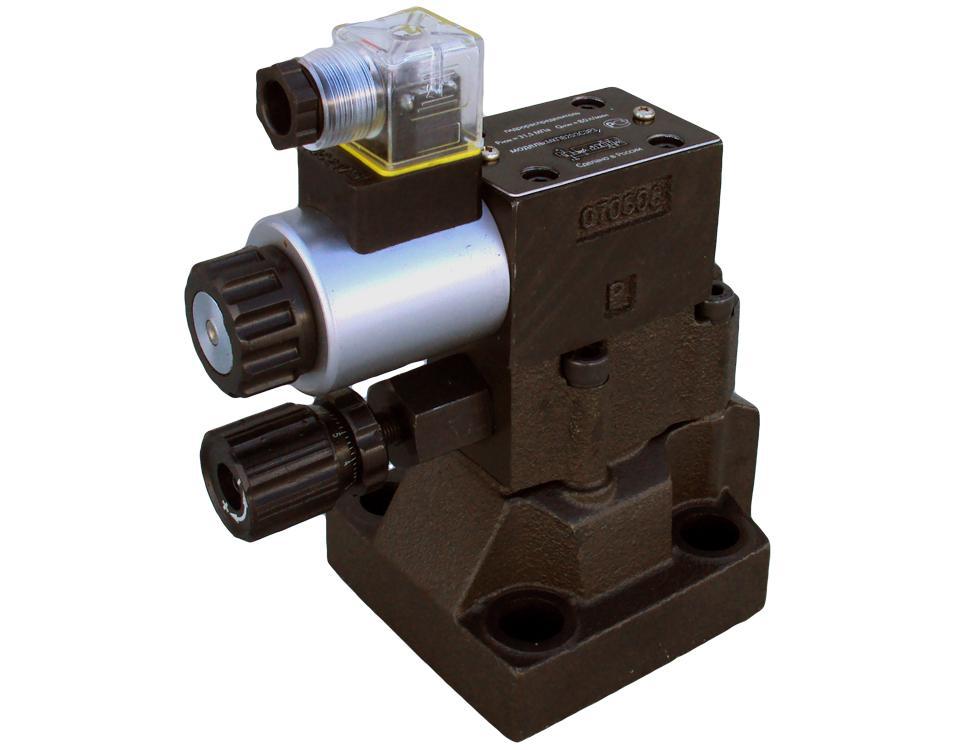

Гидроклапан МКПВП-10/3СД2

Гидроклапан МКПВП-10/3СД2 регулирует давление пропорционально току электромагнита: Ду 10, давление на входе до 32 МПа, расход 80 л/мин номинальный и 200 л/мин максимальный. В названии закодировано: стыковой монтаж, электромагнит с датчиком обратной связи, без дополнительных функций.

Как работает МКПВП-10/3СД2

Когда на электромагнит подаётся сигнал, на якоре возникает усилие, пропорциональное току; оно передаётся на конический клапан и задаёт давление управления, а то — давление в подводимом потоке. При соединении надклапанной полости (линия X) со сливом клапан разгружает систему. При обесточенном электромагните управляющий клапан открыт, и основной клапан пропускает жидкость на слив, создавая в системе минимальное давление. Исполнение с датчиком обратной связи точнее: гистерезис не более 1 % против 4 % у исполнений без датчика. В исполнении СД слив управления идёт по линии Y отдельно от основного слива (линия B); линии можно объединить, удалив пробку между ними. Ток задаёт электронный блок — щитовой, на DIN-рейке или интегрированный, установленный прямо на аппарате; ток растёт вместе с входным напряжением блока. При заказе «Гидроклапан МКПВП-10/3СД2» называйте код целиком, вместе с последними знаками.

Характеристики: Гидроклапан МКПВП-10/3СД2

Расшифровка обозначения МКПВП-10/3СД2

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 10 — условный проход Ду 10 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 2: пропорциональный электромагнит с датчиком обратной связи. Какой из четырёх диапазонов регулирования нужен и каким будет электронный блок, в названии не сказано — это уточняют при заказе.

Расход и ток: расчёт для МКПВП-10/3СД2

Электромагнит ПЭМ6-1 бывает на 12 и 24 В: 12 В × 1,5 А = 18 Вт или 24 В при 0,85 А (до 20 Вт); степень защиты IP54, продолжительность включения — 100 процентов. При разгрузке клапан Ду 10 даёт не более 0,4 МПа (4 бар). Условный пример по расходу: насос 40 см³ при 1500 об/мин: 40 × 1500 ÷ 1000 = 60 л/мин, это 60 ÷ 80 × 100 ≈ 75 % номинального расхода. Для сравнения — насос 16 см³ при 1450 об/мин: 16 × 1450 ÷ 1000 = 23,2 л/мин, это 23,2 ÷ 80 × 100 ≈ 29 % номинального расхода. Рабочая полоса расхода от 3,2 до 200 л/мин — 200 ÷ 3,2 ≈ 62 раз. Разница с базовым 10/3СД1 по габаритам листа — H +5 мм, B +0 мм, L +44 мм. Ошибка в одном знаке кода «Гидроклапан МКПВП-10/3СД2» даёт другую позицию.

Комплект к МКПВП-10/3СД2

Назовите диапазон регулирования: 0,4–4,0, 1,0–12,5, 1,5–25 или 2,0–35 МПа. Монтажная плита заказывается отдельно. Питание катушки: 12 В или 24 В. К клапану заказывают электронный блок управления — щитовой, с креплением на DIN-рейке или интегрированный. Позицию «Гидроклапан МКПВП-10/3СД2» проверяют по документу, а не по внешнему виду.

Ближайшие исполнения МКПВП-10/3СД2

Соседние коды: Гидроклапан МКПВП-10/3СД1, Гидроклапан МКПВП-10/3СД1Э, Гидроклапан МКПВП-10/3СД2Э. Другие позиции этого ряда: МКПВП-10/3Т1А, МКПВП-10/3СД2А, МКПВП-10/3Т2А. Раздел группы — Гидроклапаны МКПВП-6, МКПВП-10; выше стоит общий раздел Гидроклапаны предохранительные МКПВП. Замену изделием другого изготовителя проверяют по размерам и характеристикам, а не по сходству названия. Если в системе стоит «Гидроклапан МКПВП-10/3СД2», проверьте шильдик ещё раз.

Чего не делать с МКПВП-10/3СД2

Датчик обратной связи подтверждает ток и снижает гистерезис. Подключать катушку напрямую к источнику напряжения нельзя — нужен блок, задающий ток. Данные по «Гидроклапан МКПВП-10/3СД2» берутся из листа изготовителя и карточки.
